针焰试验机 发布时间:2022-05-25 14:47:29

一、设备名称

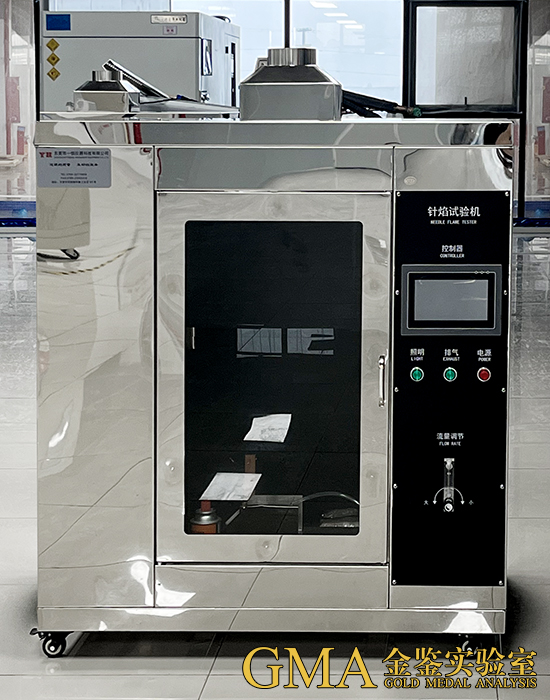

针焰试验机




二、设备用途

针焰试验是 IEC60695 -11-5、GB/T5169.5-2008、GB4706.1-2005 的等标准规定使用小火焰起燃源程序仿真试验项目。适用于照明、低压电器、家用电器、机床电器、电机、电动工具、电子仪器、电工仪表、电气连接件、辅件等电工电子设备及其部件、组件的研究、生产和质检部门,也适用于绝缘材料、工程塑料或其它固体可燃材料行业。


三、原理

电工电子产品由于使用过程中的故障:如元件或零件的过载不良接触,故障电流等原因,有可能引起火焰;TH8056针焰试验机是用规定尺寸(Φ0.9mm )的针状燃烧器,通以特定燃气(丁烷) ,以45°角定时定向施燃试品,视试品是否引燃及持燃时间和燃烧长度来评定设备内部因故障条件造成的小火焰的着火危险性。


四、技术参数

1.针状燃烧器:外径≤Φ0.9mm,不锈钢制作

2.燃烧器角度:倾斜45°(试验时)或垂直 (调节火焰高度时)

3.施燃时间: 0~999.9s±0.1s可调 (一般选择为30s)

4.持燃时间: 0~999.9s±0.1s,自动记录,手动暂停

5.火焰高度: 12mm±1mm (带高度测量标尺)

6.施燃气体: 95%丁烷气 ( 可采用瓶装打火机气体 )

7.测温热电偶:Φ0.5mm进口铠装(K型)热电偶

8.试验背景:黑背景

9.试验过程:试验程序自动控制,独立抽风

10.温度测试范围:0~1000℃

11.火焰温度要求:从100℃±2℃升到700℃±3℃的时间在23.5秒±1秒之内

12.工作室体积:0.5 立方,不锈钢机箱

13.设备外尺寸:1000mm宽×650mm深×1300mm高

14.使用电源AC220V。
