可见光谱分析系统(积分球) 发布时间:2016-02-15 13:44:58

1. 仪器名称

可见光谱分析系统(积分球)



2. 图片展示



积分球-0.5m



积分球-1.5m以及积分球-2.0m


3. 适用样品

LED灯珠

LED模块

照明灯具



4. DC电参数测范围

电流输出:0~10A

正向电压输出:0~30V

反向电压输出: 10V max

反向漏电流测量范围:0.1~100μA



5. AC电参数测范围

电压输出范围: 300V max

频率范围:40.00 hz~450.0 hz

最输出功率:500W



6. 光参数测量范围

光谱范围:380~780nm

光谱采样间隔:5nm、1nm、0.1nm可选

波长准确度:±0.2nm

色温测量范围:1000K~100000K



7. LED灯珠壳温控制范围

功率<3W时,5℃~105℃

3W<功率<10W时,20℃~105℃

升温速率:10℃/min

降温速率:6℃/min



8. 依据标准

GB/T7922照明光源颜色的测量方法

GB/T5702-2003光源显色性评价方法

GB/T24824-2009普通照明用LED模块测量方法

GB/T24823-2009普通照明用LED模块性能要求

SJ/T11394-2009半导体发光二极管测试方法

QB/T4057-2010普通照明用发光二极管性能要求



9. 检测项目



参数名称(Parameter)

单位(Unit)

光通量(Flux)

lm

发光强度(luminous intensity)

cd

辐射通量(Radiant Flux)

mW

波长(wavelength)

nm

色坐标(Color coordinates)

-

显色指数(Color rendering index)

-

色彩逼真度指数Rg(Color Fidelity Index)


色彩饱和度指数Rf(Color Saturation Index)


色容差(Color tolerance)

-

相关色温(Correlated color temperature)

K

光谱功率分布(Spectral Power Distribution)

mW/nm

LIV特性曲线(Characteristic Curve)

-

光电变化曲线(Curve of light intensity change)

-

温度依赖特性(Temperature Dependent Properties)

-

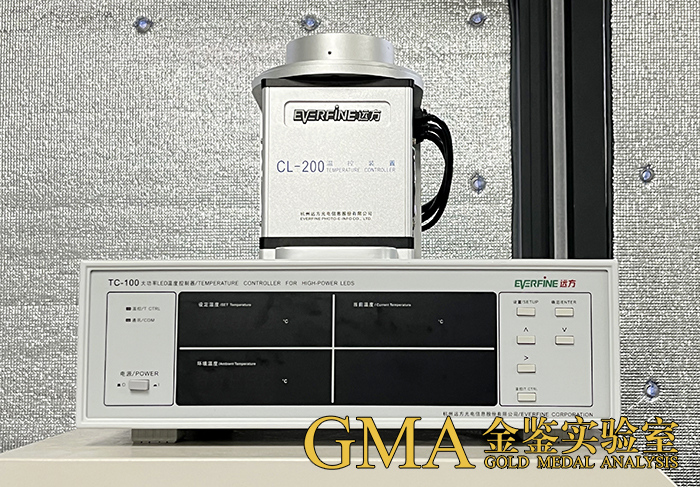

10. TC-100大功率LED温度控制器(温控范围:20℃~105℃)


TC-100大功率LED温度控制器 副本.jpg

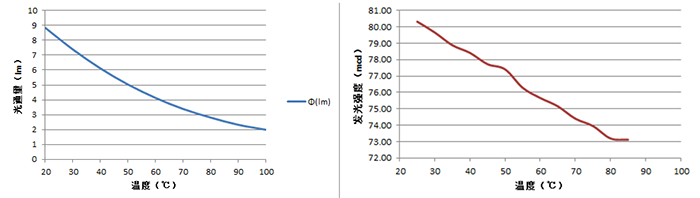

温度变化测试



11. 应用实例

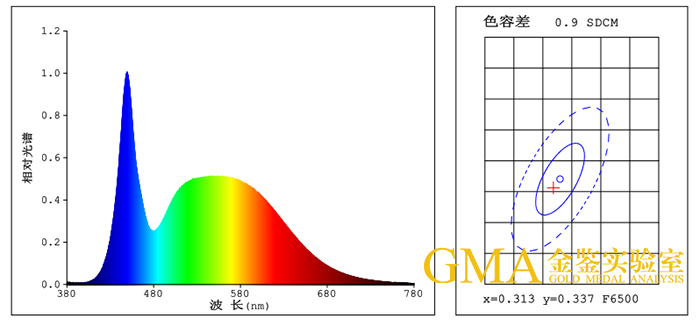

光谱功率分布与色容差

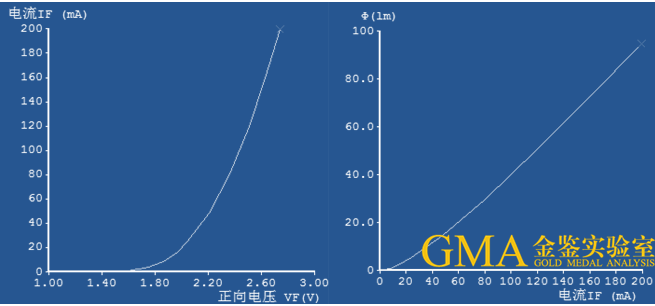

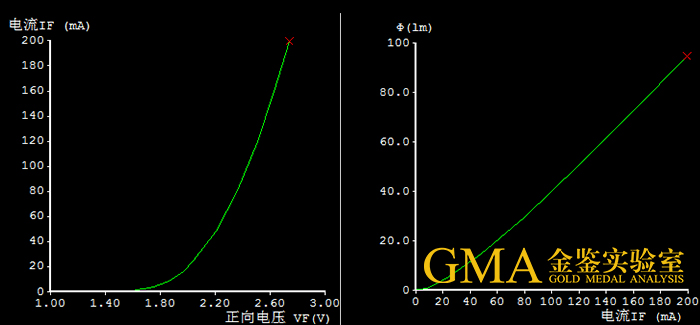

 LIV特性曲线
