金相显微镜 发布时间:2016-02-15 13:45:50

一、设备型号

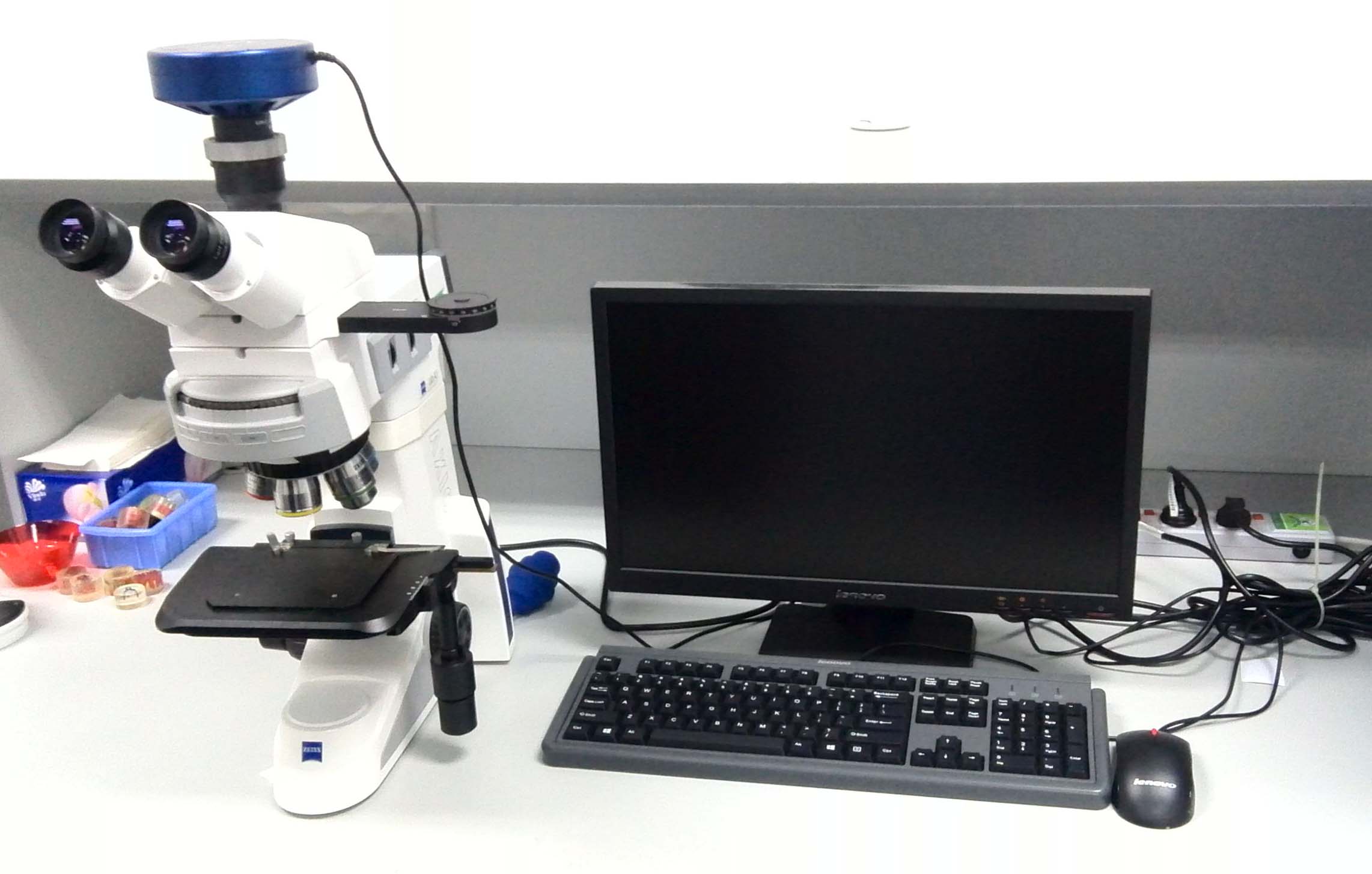

两台金相显微镜,一台奥林巴斯BX51M,一台奥林巴斯BX60。



二、原理

金相显微镜系统是将传统的光学显微镜与计算机(数码相机)通过光电转换有机的结合在一起,不仅可以在目镜上作显微观察,还能在计算机(数码相机)显示屏幕上观察实时动态图像,电脑型金相显微镜并能将所需要的图片进行编辑、保存和打印。



三、特点

金鉴实验室的OLYMPUS(奥林巴斯)金相显微镜是日本进口金相显微镜,是透反两用研究系统显微镜,涵盖多种观察方式。新的光路设计,12V 100W光源,可选配置明场,暗场,偏光,微分干涉相衬,荧光观察方式,较好的明视野显微镜图像质量,良好的荧光观察功能而受到热处理界众多用户的好评。主要特点是性价比高,功能强大,操作简易、方便。


四、仪器参数

OLYMPUS(奥林巴斯)金相显微镜BX51M技术参数:

光学系统
目镜
物镜

UIS 无限远,明场,暗场,偏光,微分干涉,荧光

UIS 目镜 10X(视野数20)

UIS 物镜 5X,10X,20X,50X,100X(干)

调焦机构

载物台上下行程为25mm
微调范围为100μm,最小刻度单位1μm
粗调旋钮张力可调,带上限停止

物镜转盘

5孔转盘

最大标本高度

65mm(臂高延伸器)

反射光照明

内置透射光柯勒照明
12V 100W卤素灯(预对中)
光强预置按钮,光强 LED指示器
内置滤色片(LBD-IF,ND6,ND25)

镜筒

U-CTR30-2三目镜筒
镜筒倾斜角30度,眼幅调整范围48~75mm

载物台

镀陶瓷同轴载物台
左右手可选低驱动位置
移动范围:X=76mm,Y=52mm

透射光照明

100W 卤素灯,阿贝长距离聚光镜
内置透射光滤色镜(LBD,ND25,ND6)


OLYMPUS(奥林巴斯)金相显微镜BX60技术参数:

主体

反射光Y形主体

调焦机构

同轴粗微调调焦手轮;行程:25mm,微调焦0.1mm/每圈(1um/小格)

目镜

WH10X 视野数22

照明系统

反射光:12V 100W卤素灯光源

物镜转盘

5孔物镜转盘,带DIC插槽

物镜

OLYMPUS UIS远光路系列明暗场物镜

5X,10X,20X,50X,100X(干)

载物台

4英寸平台,移动范围:105X105mm;

观察筒

U-TR30宽视野三目观察筒;视野数:22

微份干涉系统

可选:U-PO;U-AN360,U-DICR


五、应用范围

金相显微镜可用来鉴别和分析各种金属和合金的组织结构,广泛应用在工厂或实验室进行铸件质量的鉴定、原材料的检验或对材料处理后金相组织的研究分析等工作。还可用于半导体检测、电路封装、精密模具、生物材料等检验与测量。


六、案例分析
