光源频闪测量仪 发布时间:2023-08-30 09:00:11

1. 仪器名称

光源频闪测量仪(LFA-3000)、SWG-3000频闪测试专用电源


2. 图片展示



LFA-3000频闪测量仪




SWG-3000频闪专用电源


3. 设备可测量参数

1. 光波动的时域和频域分析图;

2. 基准频率、闪烁百分比(PF)、闪烁指数(FI)、调制深度(MD);

3. Pst(符合IEC、NEMA77、能源之星Lamps V2.1等标准);

4. SVM(符合CIE TN:006、NEMA77、能源之星Lamps V2.1等标准);

5. 调制百分比(符合CEC法规JA10);

6. Mp(符合ASSIST推荐及能源之星Lamps V2.1);

软件可根据相应的标准判别频闪危害等级。



4. 设备可测量参数(英文版)

1. Time domain and frequency domain analysis chart of light flicker and Stroboscopic effect;

2. Fundamental frequency,Percent of Flicker(PF),Flicker Index(FI),Modulation Depth(MD)(as per the IEEE standard).

3. Pst(as per CIE,NEMA 77,Energy star Lamps V2.1,etc.)

4. SVM(as per CIE TN:006,NEMA 77,Energy star Lamps V2.1,etc.)

5. The Percentage of Modulation(meet the regulation of California CEC);

6. Mp(as per ASSIST method,Energy star Lamps V2.1,etc.)

7. The software can determine the flicker risk level according to international standards.



5. 适用标准

IEC/TR 61547-1:2015

ASSIST推荐

IEEE Std 1789-2015

CIE TN:006-2016



6. 频闪测试意义

①Erp能效认证,强制要求合适的光源通过频闪测试

②对样品闪烁的风险评估



7. 交流供电

交流电压输出范围:100V~130V,200~260V ,两档AC可调;

输出电流:20A/10A;

电源最大容量2000VA;

频率45.0Hz~65.0Hz可调;

16个波形可选:正弦波、三角波、方波、脉冲、5%~12%THD、IEC 77A ClassⅠ、IEC 77A Class 2。


8. 检测项目(中文版)

参数名称(Parameter)

单位(Unit)

闪烁指数

/

闪烁百分比

%

频率

Hz

照度

Lx

短期闪烁指数

/

频闪可见性度量

/



9. 检测项目(英文版)

参数名称(Parameter)

单位(Unit)

Flicker Index

/

Percent Flicker

%

Frequency

Hz

illuminance

Lx

Pst LM

/

SVM

/



10. 应用实例



ASSIST测量




CA CEC测量




CIE SVM测量




IEC -Pst测量





IEEE Std 1789风险评估

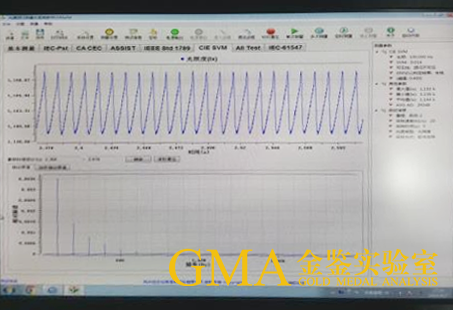

基础参数测量
