ESD测试 发布时间:2024-01-12 15:36:45

在运输、安装和使用过程中,电子元器件可能会受到静电放电(ESD)的影响,这可能会导致器件损坏、降低性能或缩短寿命。因此,对电子元器件进行ESD试验非常重要。


ESD试验可以细分为多个方面来评估电子器件的ESD耐受性和防护能力。以下是一些常见的ESD试验细分:

1:ESD人体模型(HBM)试验:这是最常用的ESD试验之一,用于评估器件对人体静电放电的耐受能力。在HBM试验中,模拟人体通过接触或近距离放电到器件上的情况。试验使用标准化的电荷传递模型和波形,以评估器件在不同电荷水平下的耐受能力,其标准化测试程序在JEDEC(电子元器件制造商协会)中得以规范化。


2:ESD机器模型(MM)试验:这是另一种常见的ESD试验,用于评估器件对机器静电放电的耐受能力。与HBM试验不同,MM试验模拟了器件在生产线上通过机器或仪器时受到的静电放电情况。相比HBM试验,MM试验通常具有更高的电荷水平。


3:ESD器件充放电(CDM)试验:CDM试验用于评估器件在直接接触地面或其他导体时的耐受能力。在该试验中,电荷直接从器件的引脚或引出端口放电到地面或导体上。CDM试验通常使用极短的放电时间和高电荷速率。


4:ESD温度和湿度试验:在某些情况下,ESD试验会结合不同的温度和湿度条件来评估器件的耐受能力。这是因为环境条件的变化可能会影响ESD效应的严重程度和器件的行为。



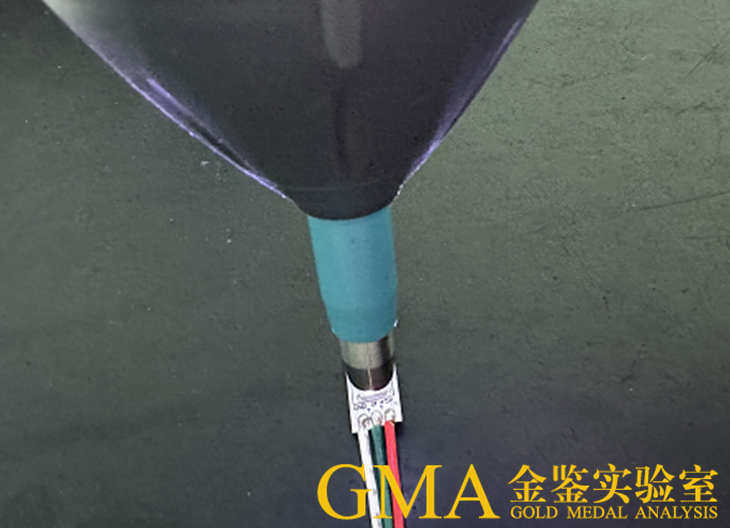

图1:1KV HBM/MM/CDM电流比较图

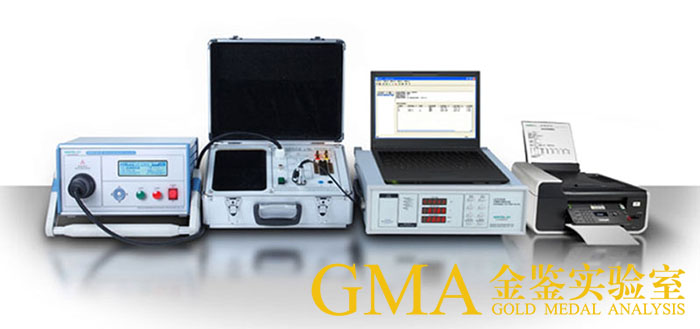

金鉴配备有ESD-1000 LED抗静电能力自动测试系统(如图2)。它由EMS61000-2A静电放电发生器、静电测试平台和可编程LED专用精密测试电源组成,是针对LED静电敏感等级判定要求及特点的自动分析测试系统。该系统具备LED静电,正向电压、反向漏电流测试等功能,可实现LED静电敏感等级的快速判定和筛选。提供测试软件平台;动态显示测试信息;可编辑、保存、预设测试参数, 测试结束可生成、打印测试报告。


ESD-1000可依据IEC61000-4-2,GB/T17626.2等标准实现LED静电敏感等级判定的自动分析测试。可实现LED静电,正向电压、反向漏电流等一体化测试。


技术参数
最大输出电压:20.00kV / 30.00kV
放电间隔:0.050s~30.0s
放电次数:1~9999
输出极性:正 / 负
放电模式:接触放电 / 空气放电
放电方式:手动 / 自动
放电网络:150pF/330Ω(IEC)




图2:抗静电能力自动测试系统


同时,金鉴还拥有Noiseken ESS-L1611A静电放电模拟试验器,用于评估电气和电子设备、装置或系统遭受静电放电时的性能,满足IEC61000-4-2、ISO10605及GB/T17626.2等最新标准要求。


技术参数

型号:ESS-L1611A

输出极性:正/负0.20kV~16.5kV±5%

输出电压:(16kV) max

重复周期:0.05s~9.99s±10%,0.01s步长/手动

放电次数:1~999次,设定1次步长,或者连续

静电施加模式:接触放电/空气放电

触发模式:枪触发/本体触发

操作面板:显示:5X7点阵LED

操作:按键(部分照光式)

辐射模式切换:低辐射Extra/Normal切换功能

放电检查:空气放电模式上的放电检查功能

使用前点检功能:根据用户操作的试验前点检功能(不是校准)高压电源输出检查

CR 和放电盒的检查:根据CR值和先端盖识别功能,防止组合上的失误(无显示)

接触放电模式:2.0kV,4.0kV,6.0kV,8.0kVIEC LEVEL 切换功能

空气放电模式:2.0kV,4.0kV,8.0kV,15.0kV

警示灯:本体电压输出时:点亮、静电放电开始时:闪烁

充电电容/电阻:150pF±10%、330Ω±10%(内置放电枪GT-30R内的CR单元)

本体充电电阻:10MΩ(和放电枪侧43MΩ组合为53MΩ)*

驱动电源/消费电力:AC100V~AC240V 50Hz/60Hz ±10% 75VA

外形尺寸:本体:(W)270mmx(H)263mmx(D)200mm放电枪:(W)83.3mmx(H)217.2

重量:本体:大约4.6kg放电枪:大约800g(不含插头线缆)


图3:静电放电模拟试验器


金鉴配备有HED-C5000R HANWA CDM Tester静电测试系统(如图4)用于进行器件充放电(CDM)试验和ESD温度和湿度静电试验,设备可以满足ANSI/ESDA/JEDEC JS-002-2014、JESD22-C101F、ANSI/ESD S5.3.1-2009、AEC - Q100-011 Rev-C1、JEITA ED-4701/302 (Method 305C)等试验标准




图4:静电放电模拟试验器
