VCSEL 光电测试分析系统(红外光谱仪) 发布时间:2022-12-14 16:32:20

一、主要应用

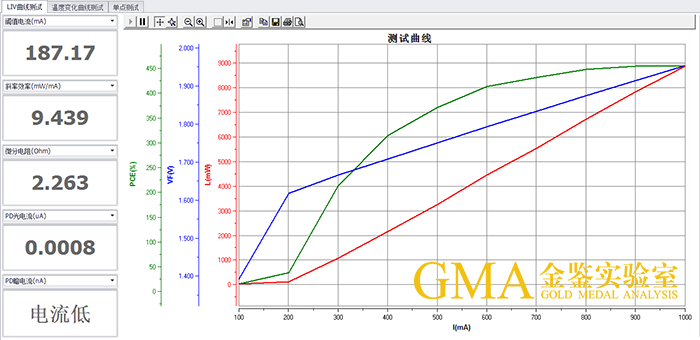

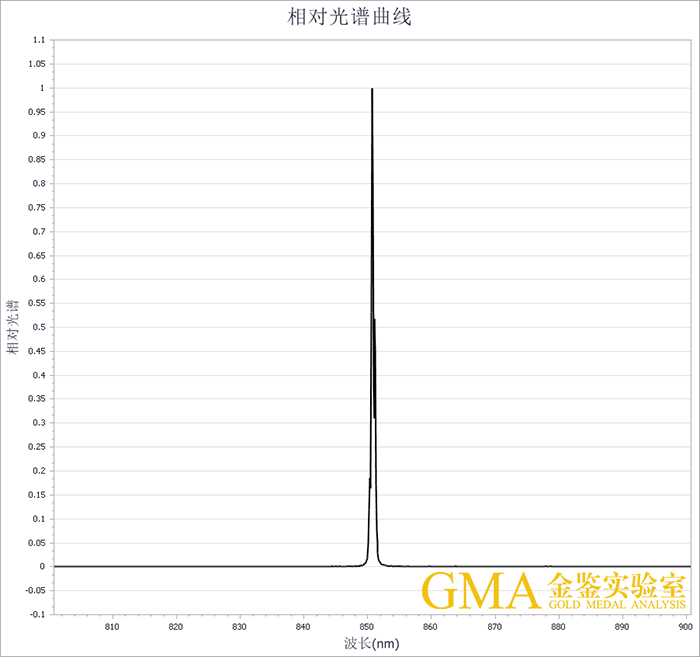

1、用于VCSEL的电流、电压、电功率、光功率、光电转换效率、光谱曲线、峰值波长、半峰宽、辐射功率、中心波长、微分电阻、斜率效率、阈值电流、PD光电流、PD暗电流等各项参数的测量分析。

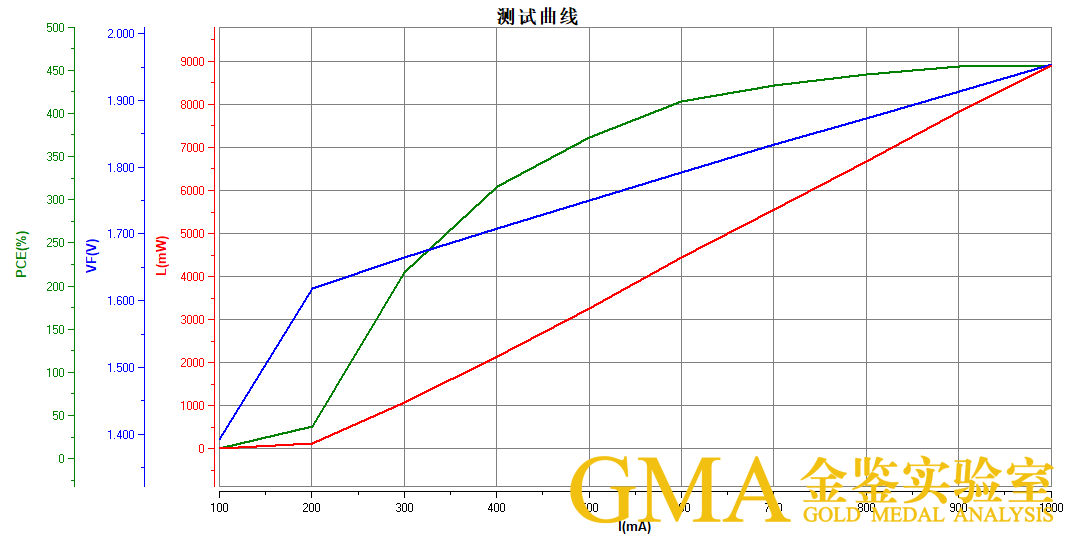

2、用于VCSEL的不同电流条件下的电压、辐射功率、辐射效率、光谱分布等变化曲线的测量分析。

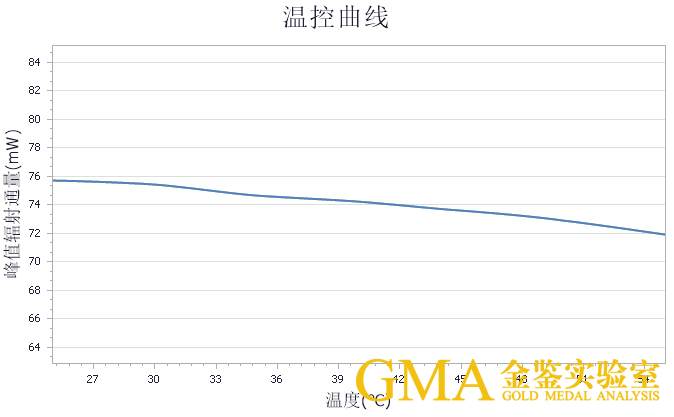

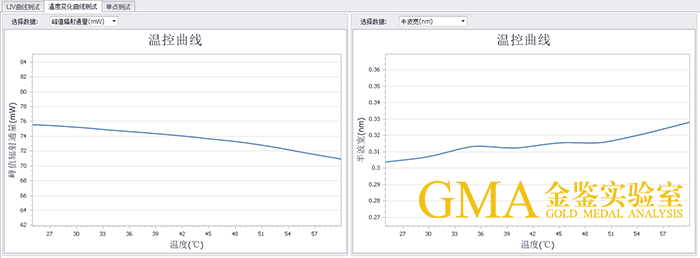

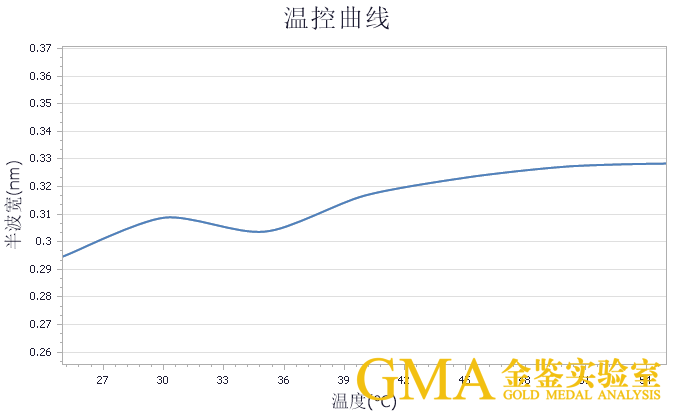

3、配备温控夹具,适用于带铝基板产品,用于VCSEL的不同温度条件下的电压、辐射功率、辐射效率、光谱分布等变化曲线的测量分析。

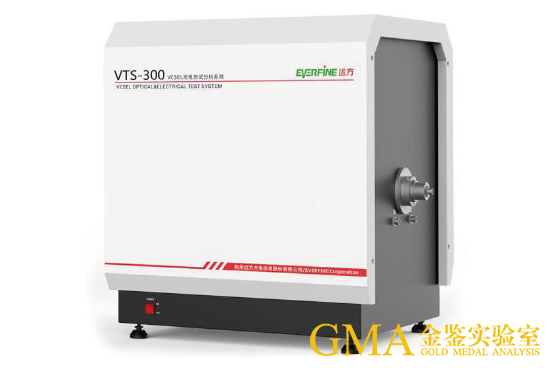

VTS-300 VCSEL 光电测试分析系统


二、主要技术指标

1、VCSEL测量专用高分辨光谱仪
光谱范围:800-1000nm

半峰带宽:0.2nm
波长准确度:0.05nm


2、VCSEL测量专用us脉冲电源
可实现程控脉冲输出,脉冲宽度、占空比均可调
脉沖宽度:100μm~30ms
占空比:1%~90%
脉冲恒流测量范围:0~5A
脉冲电压测量范围:0~5V
最大输出能力:5A/5V
电压电流测量准确度:土(0.2%读数+0.1%量程)


3、PD电流测量
配置PD电流测量专用夹具


4、PD电流测量
1、配置PD电流测量专用夹具

2、偏置电压:最高至15V,输出电压准确度:士(1%设置值+0.3%量程),电压纹波(RMS):5mV。

3、PD电流测量范围(10nA-10mA)和测量精度:


量程

精度(%rdg.+安培数)

10nA-120nA

0.3%+0.002μA

120nA-4μA

0.3%+0.02μA

4μA-245μA

0.3%+0.001mA

245μA-10mA

0.3%+0.01mA
