X 射线荧光测厚仪（XRF） 发布时间：2026-08-20
一、设备概述

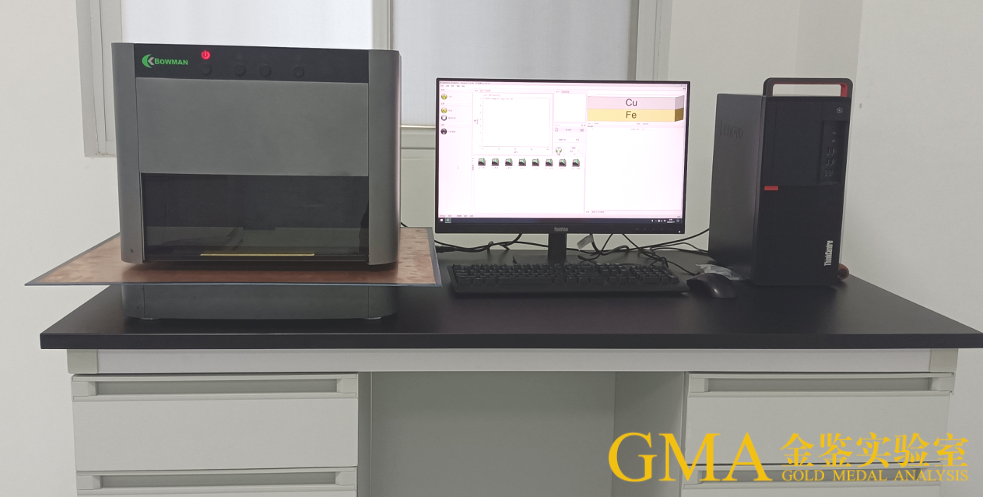

金鉴实验室引进美国博曼（BOWMAN）B系列 XRF 高精度镀层测量系统，面向PCB线路板、半导体封装、电镀、连接器、紧固件、汽车电子、航空航天等行业，提供镀层厚度测量与成分分析服务。
B系列采用自上而下测量方式，配备固定样品台与手动操作系统，通过高清晰视频图像对准十字线定位，实现单点高精度镀层厚度检测。设备符合 IPC-4552A 标准要求，适用于大型线路板镀层抽检、小批量样品测试及研发阶段工艺验证。
二、核心技术参数
设备型号：博曼 BOWMAN B系列
产地：美国制造
X射线管：50W 微聚焦钨靶射线管（50kV / 1mA）
探测器：Si-PIN 固态探测器，能量分辨率 ≤190eV
焦距方式：激光固定焦距
视频放大倍率：30×（标准）/ 45×（可选）

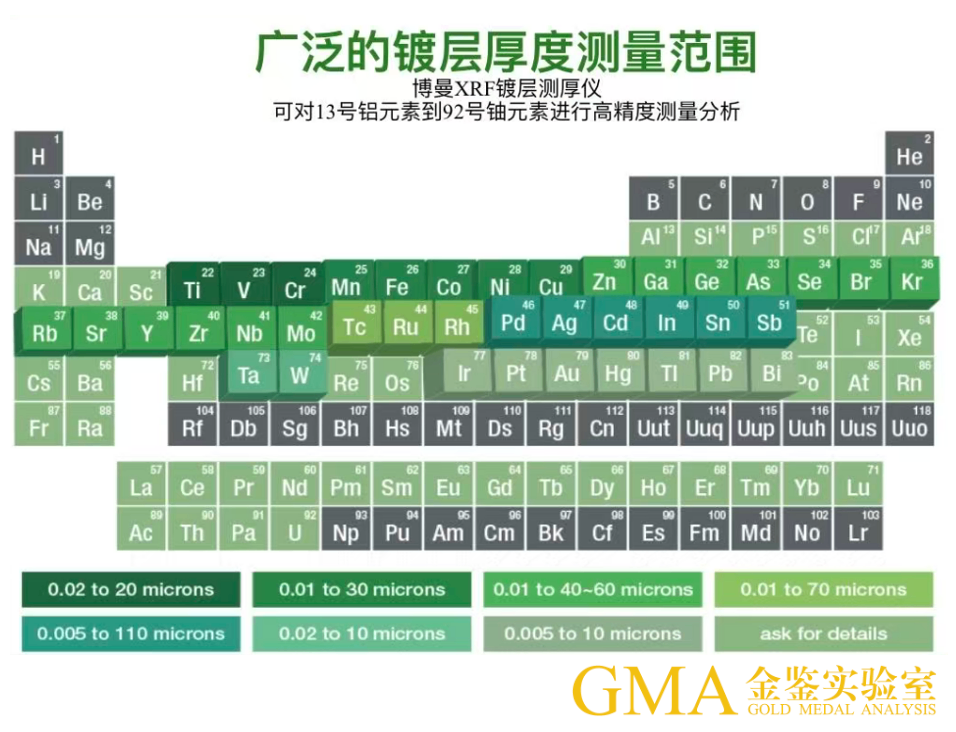

元素测量范围：13号铝（Al）～ 92号铀（U）
镀层分析能力：最多5层（4层镀层+基材），每层可分析10种元素
成分分析能力：最多同时分析25种元素
滤波器：4位置一次滤波器 / 单规格准直器
数字脉冲处理：4096多通道数字处理器，自动死时间校正，逃逸峰校正
相机系统：1/4" CMOS，1280×720 VGA分辨率
样品仓尺寸： 140mm × 305mm × 330mm
设备外形：450mm × 450mm × 600mm
设备重量：34kg
电源要求：150W，100～240V，47～63Hz
工作环境：温度10～40℃，相对湿度＜98%（无冷凝）
合规认证：CE认证、ANAB认证、ISO/IEC 17025
三、设备特点
1. 高精度测量
采用50W微聚焦钨靶X射线管配合Si-PIN固态探测器，能量分辨率优于190eV，可对薄至纳米级的镀层进行精准厚度测量，满足PCB表面处理、端子镀层、半导体封装等领域的高精度检测需求；
2. 多层镀层分析
支持最多5层结构（4层镀层+基材）的逐层分析，每层可同时识别10种元素；成分分析模式下最多可同时检测25种元素，适用于复杂镀层体系和合金成分分析；
3. 图像精准定位
配备高分辨率CMOS相机与视频放大系统，通过十字线视觉对准，可对样品特定位置进行精准定位测量，适用于引脚、焊盘、端子等微小区域的镀层检测；
4. 可升级架构
标准配置含固定准直器、固定焦距相机与Si-PIN探测器，后续可根据业务需求升级为多准直器、可变焦距相机及SDD探测器，拓展检测能力；
5. 智能数据处理
搭载4096多通道数字处理器，具备自动死时间校正与逃逸峰校正功能，配合英特尔酷睿i5处理器与Windows系统，确保数据采集稳定、分析结果可靠。
四、典型应用场景
PCB线路板：表面处理镀层厚度检测（沉金、沉银、OSP、锡铅等），符合IPC-4552A
半导体封装：引脚镀层、焊盘镀层、凸点厚度测量
电镀行业：镀锌、镀镍、镀铬、镀铜等单层及多层镀层厚度检测
连接器/端子：接触件镀层厚度与均匀性评估
紧固件：螺丝、螺母等表面防腐镀层厚度检测
汽车电子：电子元器件镀层质量控制
航空航天：高精度零部件镀层检测
珠宝首饰：贵金属镀层厚度与成分分析
五、服务优势
标准合规：测量方法符合IPC-4552A等行业标准，设备通过ISO/IEC 17025认证体系
专业团队：金鉴实验室拥有丰富的XRF检测经验，可提供测试方法开发与结果解读服务
快速响应：样品仓空间充足，支持大型线路板整板抽检，测试周期短
报告规范：出具结构化检测报告，包含测量位置、镀层厚度、成分占比等完整数据
如需了解XRF膜厚仪检测服务的送样要求、测试周期及报价，欢迎联系金鉴实验室业务团队。
