漆膜反射率测定仪 发布时间：2026-10-20
一、设备概述
设备名称：漆膜反射率测定仪
品牌型号：上海祈工仪器 C84-III

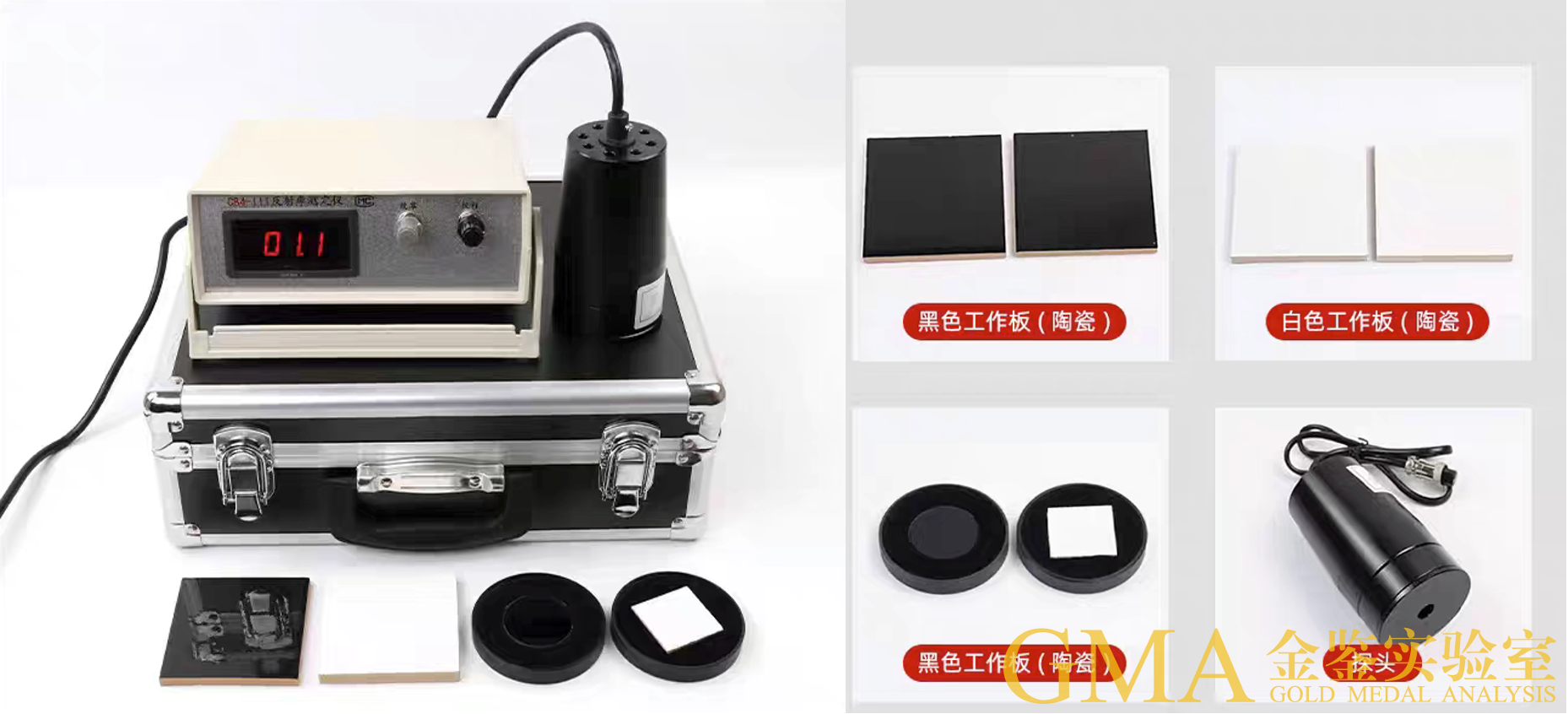

仪器整套配置：主机、测试探头、黑色标准板、白色标准板、黑白陶瓷工作板。
金鉴实验室配置的C84-III型反射率测定仪是为涂料、颜料、油墨等化工行业贯彻执行国际标准、国家标准而研制的专用仪器。该仪器符合国际标准 ISO03906-1980 (E)、国家标准GB/T13452.3-92、GB9270-88、GB5211.17-88 对该仪器的规定要求。
把探头与电控箱连接，同时接上电源，开机预热10-15分钟。此时应把探头放在黑色标准板上为佳。
二、设备测试原理

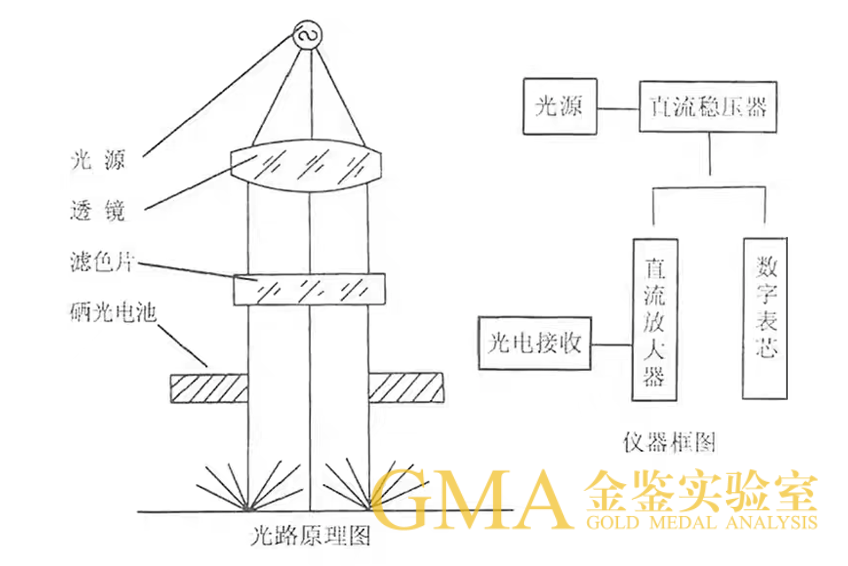

探头采用 0°照射，漫反射接收的原理。当试样的反射光作用于硅光电池表面产生电讯号输入到直流放大器进行放大，并予以读数显示(详见光路原理图及仪器框图)。
仪器采用0°入射、漫反射接收光度法原理：
1. 探头内置冷光源，光线垂直（0°）照射样品表面；样品表面产生漫反射光，反射光线经透镜、滤色片后到达硅光电池。
2. 硅光电池将光信号转换成微弱电信号，送入直流放大器放大处理，电路处理后由数显屏幕直接输出反射率数值。
3. 测试前使用配套黑白标准板完成校零、校标，消除光源与传感器漂移带来的系统误差。
4. 遮盖力（对比率）测试：分别测试涂膜在黑色陶瓷底板上反射率RB、白色陶瓷底板上反射率RW；对比率=RB/RW×100%，以此评价漆膜遮盖能力。
仪器光谱灵敏度匹配人眼视见函数Y，读数大小与样品表面反射光照强度成正比。
三、使用方法
1. 校零：把探头放在黑色标准板上，调整主机上的校零旋钮使主机数字显示为00.0，允许变动±0.1。
2. 校正标准值：把探头放在白色标准板上，调整主机的校标旋钮，使主机显示的数值与白色标准板的标定一致。允许变动±0.1反复调整一次（校零、校标）
3. 测量RB值：把探头移至放有试样的黑色工作陶瓷板上，显示器所显示的数值即为RB值。
4. 测量RW值：把探头移至放有试样的白色工作陶瓷板上，显示器所显示的数值即为RW值。
计算求得对比度：对比度（遮盖率）= RB/RW×100%
四、设备核心技术参数
- 型号：C84-III
- 生产厂商：上海祈工仪器（QiGONG）
- 测量范围：0~100（反射率%）
- 重复精度：0.3%
- 供电电源：220V±10%，50Hz
- 环境使用条件：温度20℃±5℃，相对湿度＜85%
- 仪器自重：0.887kg
- 仪器外形尺寸：195×175×72mm
- 探头光源：冷光源，工作无发热
- 测量方式：0°照射，漫反射接收
- 读数显示：红色数字液晶显示屏，分辨率0.1
五、金鉴实验室可执行测试标准清单
1. GB/T 13452.3 色漆和清漆 遮盖力的测定（反射率法）
2. GB 9270 浅色漆对比率的测定（聚酯膜法）
3. GB/T 5211.17 颜料白度的测定
4. GB/T 1726 涂料遮盖力测定法
5. ISO 3906 色漆和清漆——浅色漆对比率的测定（反射率法）
6. ASTM D2805 涂料遮盖力测试（反射率法）
六、可承接测试业务范围
6.1 漆膜对比率（遮盖力）测试
在黑白陶瓷底板制备漆膜，测试RB、RW并计算对比率，评价白色/浅色油漆、粉末涂料、油墨遮盖性能，适合LED灯具外壳喷涂涂层、塑胶件表面涂层。
6.2 固体平面材料可见光漫反射率测试
铝基板、塑料板材、FR4基板、PET薄膜、卡纸、反光板表面反射率检测，评估基板反光性能，支撑LED灯具光学设计评估。
6.3 老化试验前后反射率对比测试
搭配紫外老化、温湿度老化试验，测试样品老化前后反射率变化，评价涂层黄变、粉化、反光衰减程度，用于LED反光件、外壳涂层耐久性评估。
6.4 颜料、粉体涂层反射性能检测
颜料、无机反光粉体喷涂涂层样品反射率测试，评估粉体本身反光特性。
适用样品：LED灯具外壳涂层、铝反光基板、工业油漆、建筑涂料、油墨、颜料、塑料平板、纸张、反光膜、粉末喷涂涂层。
七、样品要求（客户须知）
1. 样品测试面平整、无翘曲、无明显划痕、油污、灰尘；曲面、不规则凹凸样品无法测试。
2. 样品测试区域面积大于仪器探头测试口径，完全覆盖探头窗口。
3. 漆膜样品要求涂层均匀、无针孔、气泡、流挂缺陷；制样基材推荐使用配套黑白陶瓷板。
4. 样品不能透光，透光材料不适用本仪器。
5. 对比试验建议统一制样工艺；高价值样品可提供备用样。
八、交付物
1. 测试方案：测试条件、样品信息、执行标准条款。
2. 原始测试记录，反射率、对比率测试数据。
3. 样品照片（可选）。
九、金鉴实验室业务边界说明
1. C84-III仅测试可见光漫反射率，无法测试镜面光泽、光谱反射曲线、紫外/红外波段反射；如需光谱反射测试，需使用分光光度计。
2. 漆膜制样、涂膜制备可单独评估费用与周期。
