LED分布式光度计(灯具) 发布时间:2016-02-15 13:23:06

1. 仪器名称

LED分布式光度计(远方GO-2000)



2. 图片展示


147790862021841 副本.png



3. 适用样品

灯具(LED球泡灯E27灯座、LED路灯、LED固定灯具、LED投光灯等)

支持最大灯具尺寸: 1200mm×600mm(长×宽);厚度5mm~105mm

设备最大承重40Kg(含夹具10Kg)



4. 交流供电范围

交流电压输出范围:2V~300V AC可调

电流输出范围:0.01A~4.60A

频率范围:40Hz~65Hz

电源最大容量1000VA



5. 直流供电范围

直流输出电压:0~60V DC

输出电流:0~3A

电源最大容量:180VA


6. 空间光强分布测量范围

B-β模式(双边夹具)

H测试间隔:1.0

H测试范围:±90°

V测试间隔和范围:5DEG



C-γ模式(单边夹具)

C角度间隔:5,10,15,30,45,90

C角度范围:0-360°

Γ测试间隔:0.5,1.0,2.5,5

Γ测试范围:0-180°



角度精度:最高0.05°

光度测量范围:0.0001lx-200klx



7. 技术文件

*.GOS  远方GO-R系列产品光度数据文件格式

*.CIE  CIE文件格式

*.CEN  CEN文件格式

*.IES  IESNA 北美标准格式

*.Tm14 TM14 文件格式(英国标准)

*.CIB  CIBSE 文件格式

*.EUT  EULUMDAT 文件格式 (德国标准)

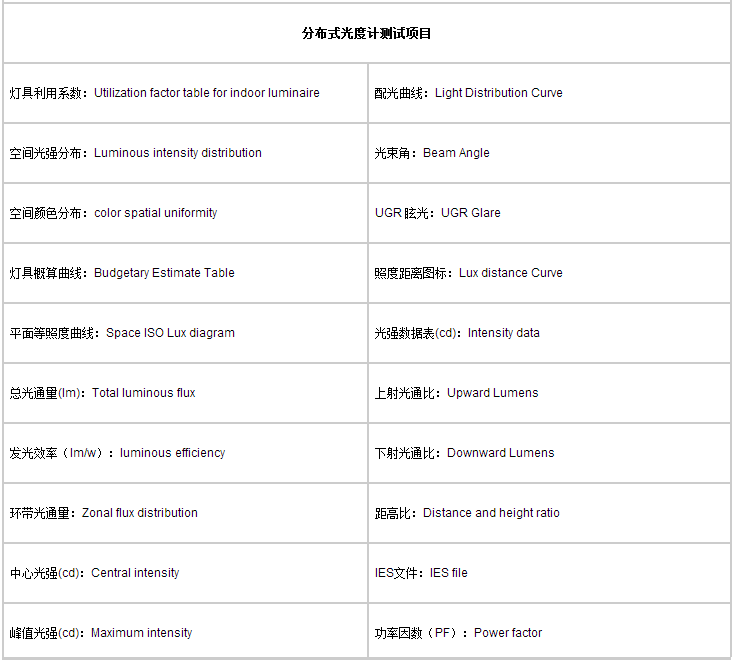

8. 检测项目



参数名称(Parameter)

单位(Unit)

光通量(Flux)

lm

发光强度(Luminous intensity)

cd

环带光通量(Zonal flux distribution)

lm/ m²

平均光束角 (50%)(Beam angle)

°

上射/下射光通比(Luminous flux ratio)

-

UGR(Unified Glare Rating)

-

亮度限制曲线(Luminance limit curve)

-

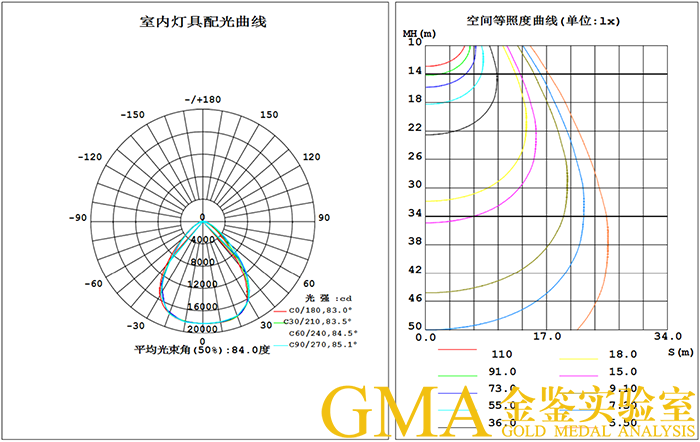

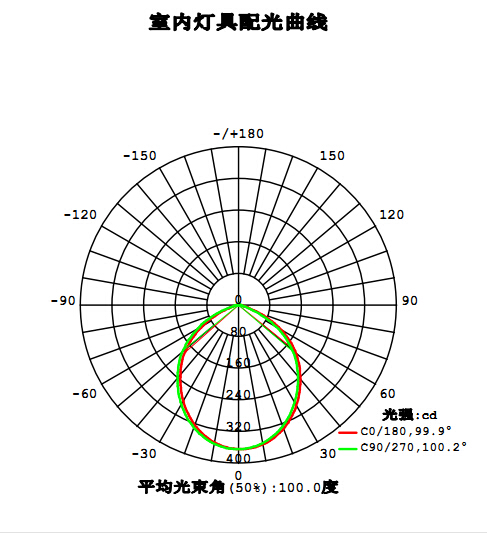

配光曲线(Light distribution curve)

-

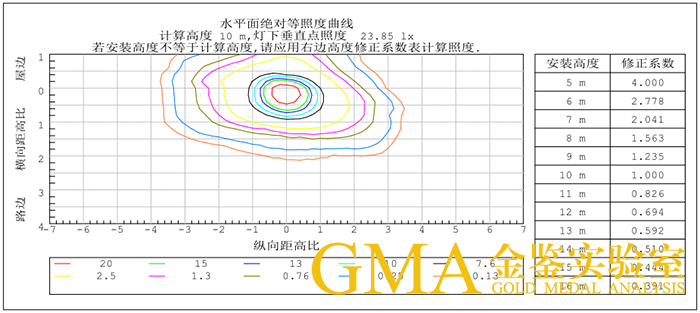

等照度曲线(Isoillumination curve)

-

等光强曲线(Constant intensity curve)

-

墙面和天花板利用系数(Wall and ceiling utilization factor)

-

UF利用系数表(Utilisation factor)

-

BUG分类表(Back Light, Uplight, and Glare Ratings)

-

IES光线文件(IES file)

-

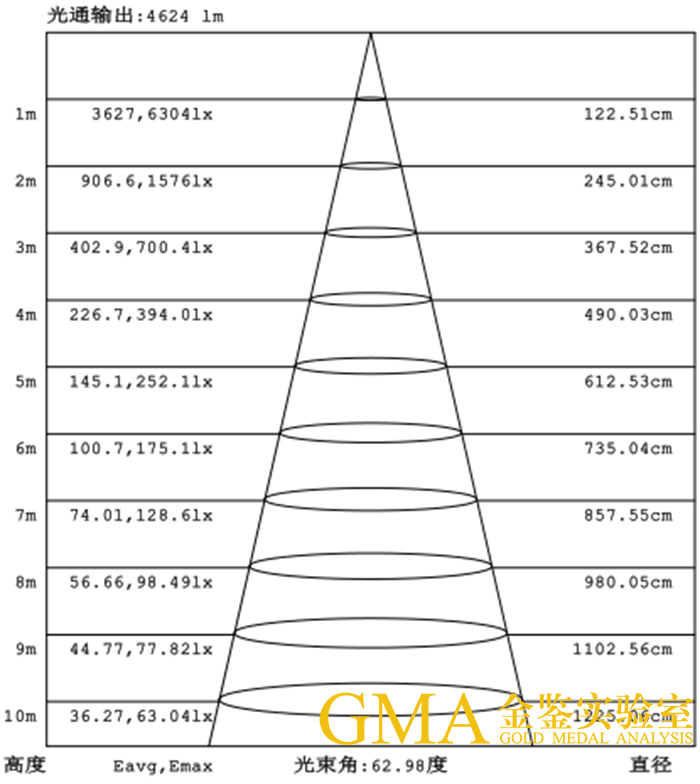

9. 应用实例
