快速温变试验箱 发布时间：2026-10-29
一、业务简介
快速温变试验（可控速率温度循环），在同一试验腔体内实现线性可控升降温速率，模拟产品使用、启停、户外环境下温度快速骤变工况。不同材料热膨胀系数（CTE）存在差异，温度快速往复变化时，在焊点、封装界面、PCB基材、塑胶粘接位置反复产生热机械应力，加速暴露焊点疲劳开裂、封装分层、基材裂纹、元器件失效、密封开裂等缺陷。
区分说明：快速温变≠冷热冲击；快速温变样品始终在同一个腔体，温度按设定速率线性升降；冷热冲击依靠吊篮在冷热腔之间切换，温度瞬间跳转。

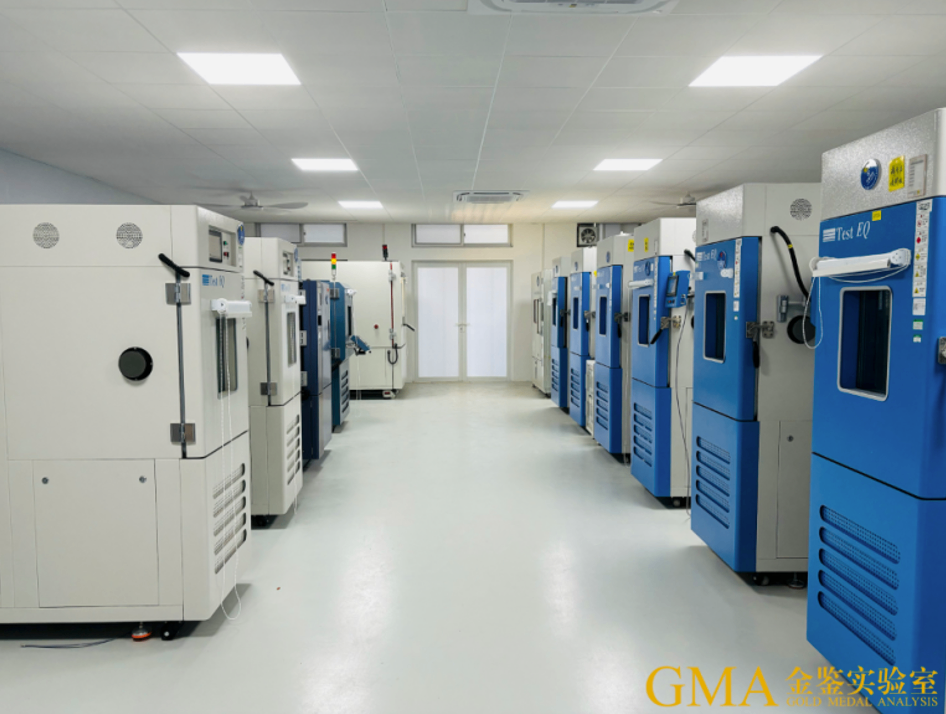

金鉴实验室配置13台快速温变试验箱，容积覆盖90L-1200L，可承接小元器件到大尺寸组件；支持试验过程通电在线监测电性能，满足半导体、车规产品研发摸底、AEC认证、IATF16949体系审核。
核心特点：多台设备并行；升降温速率1-15℃/min线性可调；单腔式温变；支持带载发热样品；可全程通电监测功能。
二、测试项目明细
项目 | 内容 |
测试名称 | 快速温变试验（可控速率温度循环） |
执行标准 | JESD22-A104（温度循环）；JESD22-A105（上电温度循环）； 可兼容GB/T2423.22、IEC 60068-2-14、AEC-Q100等规范 |
设备配置 | 快速温变试验箱合计13台； |
设备性能参数 | 温度范围：-70℃～+180℃； 温度波动度：≤±0.5℃；温度偏差：≤±2.0℃；温度均匀度：≤2.0℃； 升降温速率：-40℃~+150℃区间1℃～15℃/min线性可调（带载）； 静态负载：10kg，样品允许发热量最大300W； 样品最大外形尺寸：W1100 mm × H925 mm × D800 mm |
试验模式 | 可控速率高低温循环；可选择上电温变（全程通电偏置）； |
测试原理
样品放置于快速温变箱腔体内部，按照预设程序完成：高温保持→按设定速率降温→低温保持→按设定速率升温，往复循环。
1. 温度快速升降，器件、PCB、塑胶、焊料等不同材料热胀冷缩，因热膨胀系数不匹配，在异质材料界面持续产生交变热应力；
2. 经过多次循环累积疲劳，薄弱位置产生微裂纹：BGA焊球开裂、封装分层、基材裂纹、引线断裂、密封失效；
3. 高低温段设置浸泡保持时间，保证样品本体温度充分达到设定温度；
4. 可全程通电，实时监测绝缘、功能、漏电流，模拟产品实际带电工作下的温变工况（JESD22 A105上电温循）。
温变速率优选等级：(1±0.2)K/min、(3±0.6)K/min、(5±1)K/min、(10±2)K/min、(15±3)K/min；高低温浸泡时间可设置10min/30min/1h/2h/3h；循环次数按规格书定义，无规定时默认至少2个循环。
判定标准
JESD、国标属于方法标准，无统一强制合格判据，验收阈值以客户规格书、产品行业标准为准。
外观检查：无封装开裂、基材裂纹、塑胶开裂、分层、鼓泡、密封破损
电气性能：试验过程及结束后功能正常；绝缘电阻、耐压、漏电流满足规格，无开路短路
焊点互连：BGA/QFN等焊点无疲劳开裂，无功能间歇性失效
参数漂移：关键电参数变化控制在规格允许区间，无永久性失效
样品失效后可配套金相切片、染色渗透、SEM-EDS分析，定位裂纹、分层、焊点失效位置。
常用典型试验条件
条件编号 | 模式 | 典型参数 | 适用场景 |
TC-1 | 快速温变（不带电） | -40℃~125℃，速率10℃/min， | PCB、模组通用摸底（JESD22-A104） |
TC-2 | 上电快速温变 | -40℃~125℃，速率5-10℃/min， | 半导体车规器件带电温变考核（JESD22-A105） |
TC-3 | 严苛快速温变 | -55℃~150℃，速率15℃/min， | 高可靠元器件加速筛选 |
支持客户自定义温度上下限、线性升降温速率、浸泡时间、循环次数；支持回流焊/MSL预处理之后再做快速温变。
三、适用样品与领域
大类 | 具体样品 | 评估重点 |
半导体器件 | IC芯片、MOSFET、IGBT、二极管、 | 封装分层、焊球疲劳开裂、芯片失效，车规AEC-Q100鉴定 |
PCB & PCBA | 刚性PCB、FPC挠性板、 | PCB基材裂纹、过孔疲劳、BGA焊点可靠性 |
机电模组 | 车载电控模块、电源模块、 | 整机热应力耐受，接插件接触稳定性、密封可靠性 |
塑胶与材料 | 塑胶件、胶粘剂、涂层、复合材质 | 材料热疲劳、粘接界面开裂、涂层脱落 |
下游行业 | 汽车电子、通信服务器、工业控制、新能源、医疗电子、航天等 | |
四、业务用途
1. 产品可靠性鉴定，满足JESD22 A104/A105、AEC Q100、IATF16949体系审核、客户准入认证；
2. 模拟启停、户外温差带来的快速温度波动，考核焊点、封装、结构抗热疲劳能力；
3. 区分不带电温度循环与上电温变，评估产品在通电工作条件下经受快速温变的稳定性；
4. 不同板材、封装工艺、焊接方案的横向对比选型；
5. 失效复现：复现现场出现焊点开裂、间歇性功能异常、封装分层故障，定位根因；
6. 叠加MSL回流焊预处理，模拟SMT组装完成后产品抗温度骤变可靠性。
五、金鉴实验室交付内容
1. 正式检测报告：完整记录设备信息、试验模式、预处理信息、温变参数（温度区间、升降温速率、浸泡时间、总循环数）；全程温度时序曲线；试验前后外观照片，电气/功能测试数据，判定结论；
2. 原始数据：设备运行日志、完整温度记录；上电温变附带绝缘电阻、功能监测记录；
3. 增值失效分析：失效样品可开展金相切片、染色渗透、SEM-EDS，确认裂纹、分层、焊点失效形貌；
4. 工程师技术点评：针对测试结果给出器件选型、PCB布局、封装工艺、结构设计优化建议。
六、客户需提供资料（送样须知）
1. 样品信息：样品类型、数量、外形尺寸、发热功率；是否需要试验全程通电；是否需要MSL回流焊预处理；
2. 试验方案：高低温极限温度、线性升降温速率、高低温浸泡时间、总循环次数；可提供规格书或引用标准；
3. 判定标准：外观、电气功能合格判据，绝缘/功能阈值；可引用JESD、GB/T或者企业内部规范；
4. 特殊需求：样品摆放姿态、是否需要多路电性能在线监测。
七、金鉴实验室服务说明
计费模式：按样品数量、占用箱体容积、总循环时长计费；多台并行批量测试可优惠报价；
样品属性：属于热应力加速可靠性试验，可能出现开裂、分层不可逆损伤；未失效样品测试完成后可以返还；
测试周期：根据循环总时长而定；常规100循环快速温变，加上前后检测，整体周期7-15个工作日；大循环次数可协商排期；
保密机制：样品、原始测试数据、测试方案严格保密，支持签署NDA保密协议。
备注：快速温变（单腔线性速率）≠冷热冲击；如需冷热冲击测试，请单独选择冷热冲击试验项目；速率越高热应力越严苛，不可随意盲目加大速率。
