十温区回流焊炉 发布时间：2026-09-11
一、设备概述

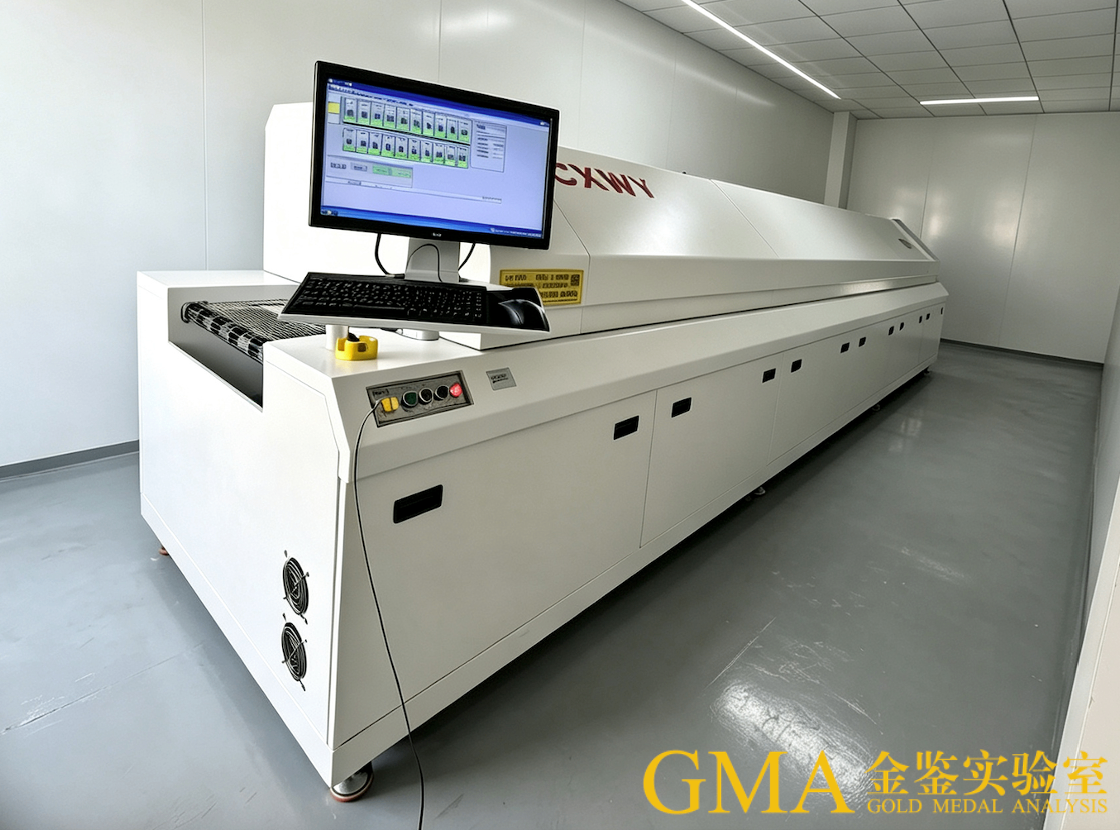

十温区全热风回流焊设备是金鉴实验室针对SMT贴片加工、元器件焊接可靠性测试、焊点工艺验证、产品量产工艺调试等场景打造的高精度焊接检测设备。设备采用上下双十区独立控温设计、全热风循环加热模式，搭配工业PLC+电脑智能控制系统，温控精度高、热稳定性强、运行能耗低，可精准模拟各类电子产品回流焊接工艺曲线，完美适配消费电子、汽车电子、工控、通讯元器件等多品类产品的焊接工艺测试、试样生产、工艺优化及可靠性验证工作。
本设备整体结构模块化设计，机身稳固、运维便捷，配备多重安全防护机制与智能软件功能，兼顾测试精准性、生产稳定性与操作安全性，可满足实验室研发测试、小批量试产、工艺对标、品质检测等多元化业务需求。
二、核心设备参数
本章节详细列明设备整机结构、温控、传动、供电、性能等全维度技术参数，适配高标准焊接测试场景。
测试IR炉设备参数介绍:
1.整机长度：长6000毫米，宽度1400毫米，高度1450毫米；分为3段，每段2米；
2.温度数量：上10个独立控温区；下10个独立控温区；
3.加热区长度：4600MM；
4.冷却区：上下风冷；
5.网带距离地面高度：900MM±20MM；
6.传送带宽度：600MM；
7.过炉通道高度：50MM；
8.运输方向：从左到右(选配:从右到左可以定做)；
9.网带传动速度：0-1800MM/MIN；
10.电源：三相五线，380伏，主线采用25平方；
11.启动功率：80千瓦正常功耗：12.5千瓦；
12.热平衡时间：夏天18分钟，冬天20分钟；
13.升温范围：室温-350度；
14.控制方式：联想电脑主机+固新 PLC控制；
15.温度控制精度：±2度；
16.断电保护：停电后自动切换成备用电源(山特1千瓦 UPS)；
17.开盖方式：上盖(气弹簧)；上下内胆(电动推杆)；
18.软件功能介绍：在线炉温曲线测试，关机延时保护，生产日志保存，定时开关机；
19.加热方式：上下全热风循环加热；
20.产品测试峰值温度：260-265度；
21.测试峰值温度停留时间设置：4一15秒；
22.内胆前后油烟隔离；
23.整机重量：2000公斤；
