铝箔 TV 特性测试系统 发布时间：2026-05-18
1.软件型号
TV-1000

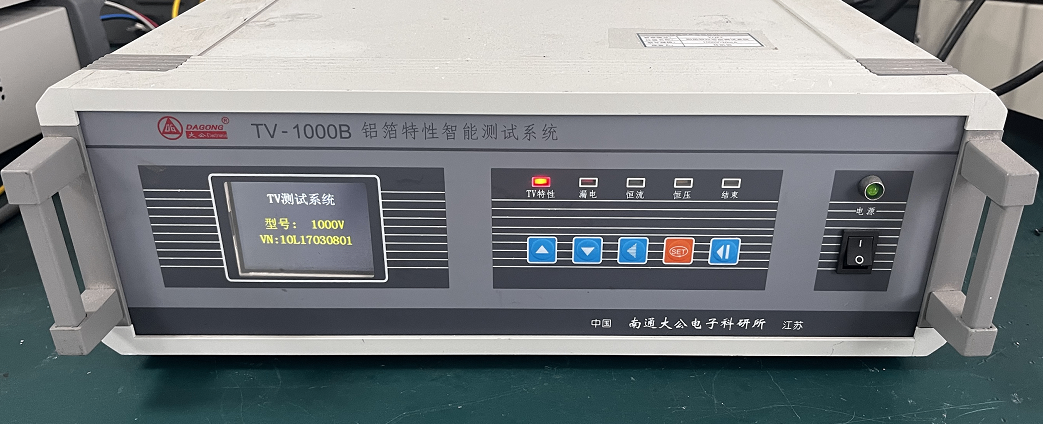

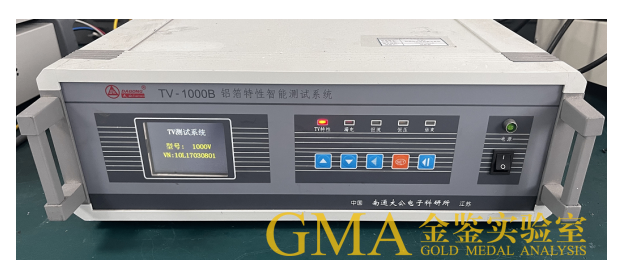

2.设备图片
3.设备概述
TV-1000 铝箔特性智能检测系统是专为铝电解电容生产厂家和化成铝箔生产厂商开发的新一代高精度测试解决方案，由硬件检测仪与专业数据管理软件两部分组成，可单机独立运行或联机组成自动化测试平台。该系统专注于铝箔核心电气性能检测，能够自动完成铝箔样片的升压时间 (Tr)、氧化膜耐压值 (Vt)、漏电流及电解液闪火电压等关键指标测试，并在电脑界面实时绘制最多 12 条测试曲线。
4.设备功能
1）TV 特性测试：系统自动完成铝箔氧化膜耐压值 (Vt) 与升压时间 (Tr) 测试，电压范围 0~1000.0V 连续设定，恒压精度 ±0.1V (0~199.9V)、±0.5V (200~999.9V)，时间精度 ±0.1S，可精准反映铝箔氧化膜的形成质量与致密性；
2）漏电流测试：支持恒压计时模式，计时范围 0~999 秒，漏电流测量精度达 1μA，可准确评估铝箔在工作电压下的绝缘性能与长期可靠性；
3）闪火电压测试：专门用于电解液闪火电压测试，可设定最高限压、测试电流、延迟时间等参数，自动记录第一次、第二次、第三次闪火电压值及发生时间，为电解液配方优化提供数据支持；
4）解剖箔测试：专为电解电容拆壳后正极箔检测开发，支持 150~160 秒推荐延迟时间设置，可精准测试成品电容中铝箔的实际 Vt 值，实现产品质量追溯与失效分析。
5）多种测试模式切换：支持正常铝箔测试、测后煮测试、水煮样测试等多种模式，满足不同生产环节与质检标准的要求。
6）测试曲线绘制：实时绘制电压 - 时间测试曲线，最多可同时显示 12 条曲线，直观对比不同批次、不同点位铝箔的性能差异；
7）测试参数范围：
测试电压：0~1000.0V (DC)
恒流范围：0~20mA
测试时间：0~999S
测试精度：电压 ±0.1V/±0.5V，电流 ±1μA/±0.02mA，时间 ±0.1S
5. 适用样品
各类铝箔及相关材料：
化成铝箔：高压化成箔、中压化成箔、低压化成箔
电解电容用箔：铝电解电容阳极箔、阴极箔
6.应用分析案例

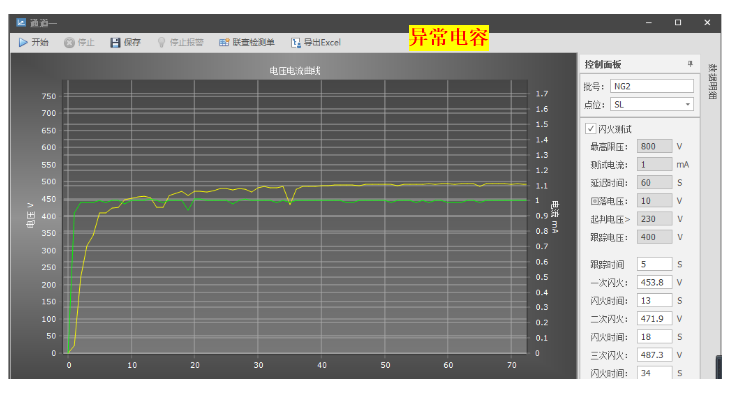

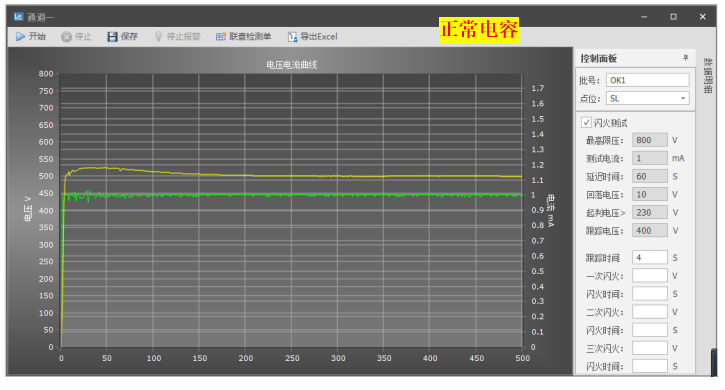

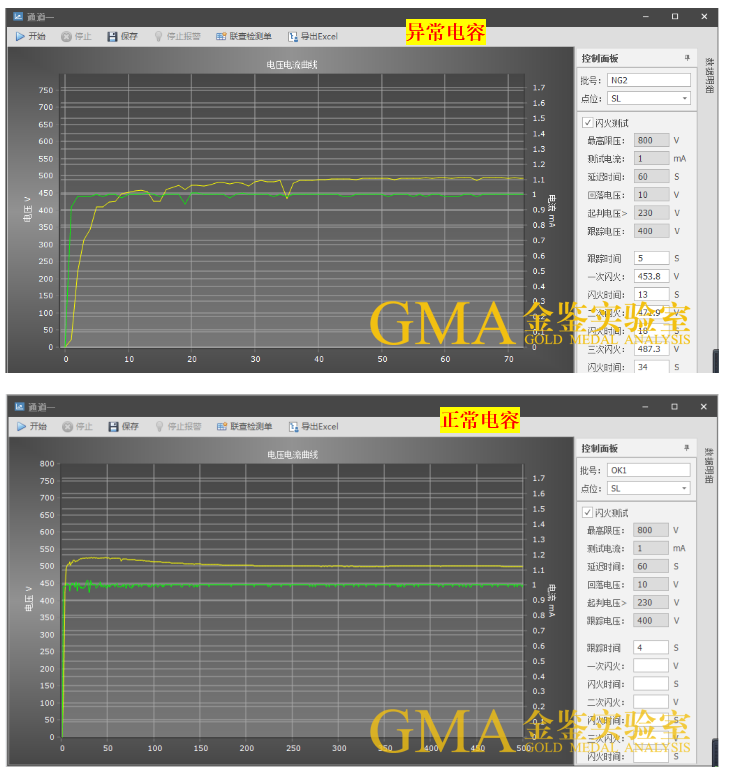

取异常电解电容和正常电解电容进行闪火电压测试，结果显示，异常电解电容分别在453.8V、471.9V、487.3V出现闪火电压现象；正常电容在测试过程500S未出现闪火现象，最高耐压值达到526V。
