微小面积色差仪 发布时间：2026-10-15
一、设备概述

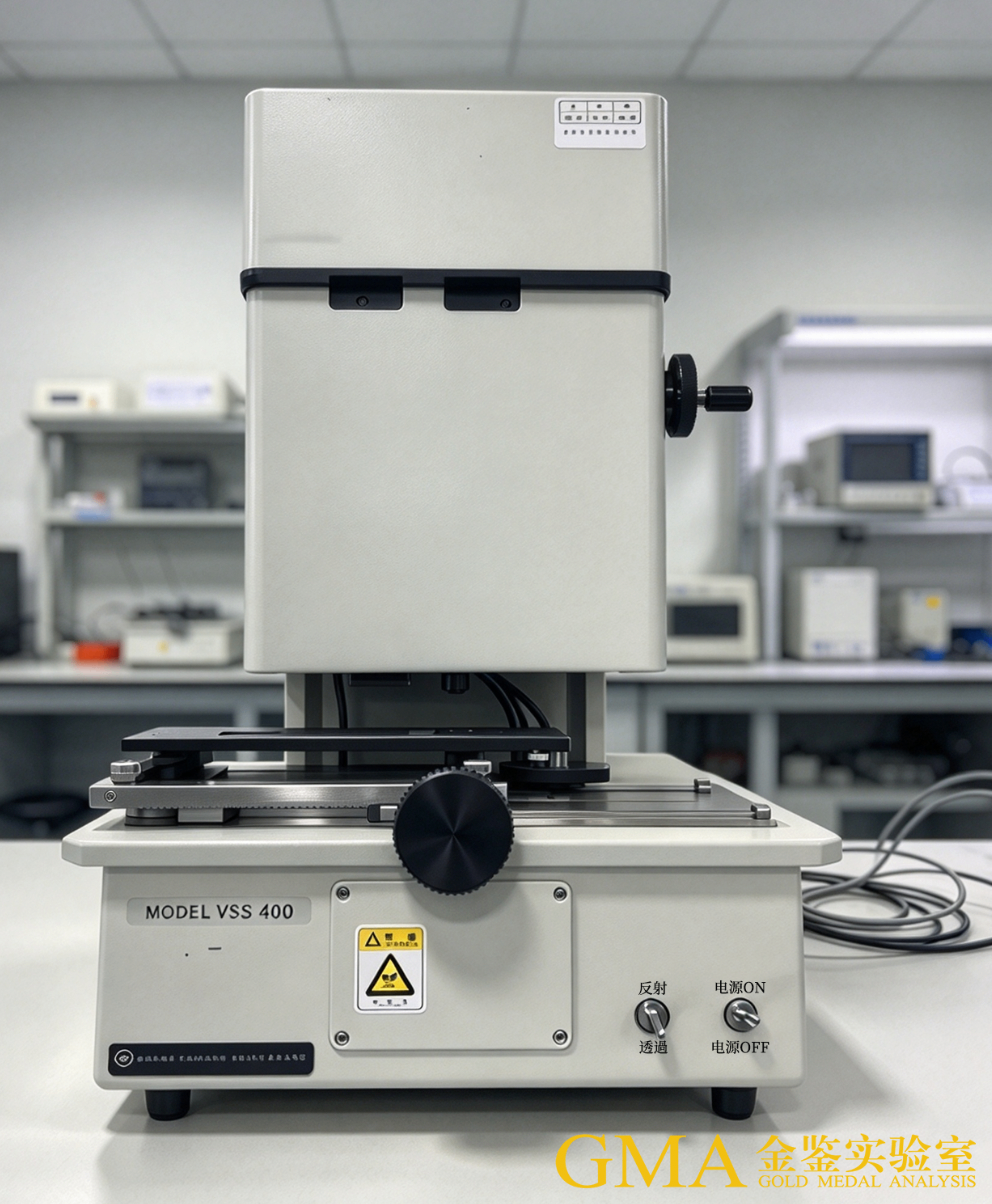

设备名称：微小面积色差仪（微小区域反射/光泽测试仪）
品牌型号：日本电色 NIPPON DENSHOKU VSS-400
设备产地：日本
核心定位：针对微小区域镀层、精密图形金属表面，非接触式测量表面反光度（反射密度、反射率、色度Lab、色差ΔE），解决常规光泽仪无法测量细小局部区域的难题，广泛用于半导体引线框架、连接器、PCB图形电镀、贵金属镀层的表面光学性能检测与失效分析。
二、设备核心优势
1. 微小区域精准测量：显微镜光路，最小测量孔径φ0.05 mm，可定位测量引线框架引脚、PCB线路、微小焊盘、局部镀层等微米级狭小区域，普通色差仪无法覆盖此类微小测点。
2. 非接触无损检测：光学非接触测量，不会划伤金、银、镍、铬等软质镀层，样品可保留用于后续SEM、EDS等其他失效分析。
3. 多维度光学参数输出：可同时获取反射密度OD、表面反射率、光泽度、Lab色度值、色差ΔE；量化镀层表面发白、发暗、氧化、色差不均等缺陷，把外观差异转化为可对比的数字指标。
4. 可视化定位测点：实时图像监控，可在屏幕上观察样品表面，精准锁定待测微小区域，避免测到基材、边框等无关区域，保证测试准确性。
5. 适配电子电镀行业场景：专为引线框架、连接器端子、PCB线路电镀开发，是半导体电镀行业评价镀层外观一致性的经典设备。
三、可承接测试项目
1. 镀层表面反光度 / 反射密度（OD值）测试
2. 微小区域表面反射率测试
3. 镀层色度Lab、色差ΔE测试
4. 镀层光泽度定量检测
5. 引线框架引脚镀银/镀金层局部反光均匀性评估
6. 连接器端子、弹片镀层外观色差分析
7. PCB图形化电镀线路微小区域光泽与色差检测
8. 镀层氧化、变色、发黑不良失效分析（对比良/不良件反光数据，定位失效根因）
9. 电镀工艺研发对比：不同电镀参数、不同批次样品微小区域反光性能对比
可测试镀层类型：镀金、镀银、镀镍、镀铬、铜合金钝化层等金属镀层。
四、典型应用行业
- 半导体封装：LED引线框架、IC引线框架引脚镀层品质检验
- 连接器行业：精密端子、射频弹片贵金属镀层光泽管控
- PCB行业：线路图形电镀、局部镀金/银区域光学表征
- 消费电子：精密结构件微小区域电镀外观评价
- 失效分析：电镀变色、发黄、发黑、光泽不均客诉分析，司法鉴定、质量仲裁测试
五、样品要求
1. 样品表面保持清洁，无油污、指纹、残胶；
2. 待测区域尺寸≥φ0.05mm；
3. 样品可平放固定，高度满足设备工作台行程；
4. 固体样品，不挥发、无腐蚀性；
5. 可提供良品、不良品对比样，便于色差/反光差异分析。
六、交付成果
1. 专业检测报告
2. 测点实拍照片、反射率/色度原始数据
3. 良不良样品数据对比分析（失效分析委托时）
4. 测试原始记录，报告经测试人审核后出具
