【金鉴出品】金鉴LED灯具IES格式配光曲线测试大优惠啦! 发布时间:2016-08-17

您是否还在为每次设计的误差而耿耿于怀?

您是否依旧是一份配光文件代替所有LED光源?

您是否觉得每批次光源都需要一个准确的LED光源数据?

金鉴检测提供的“LED配光曲线及发光角度”测试服务,让您的设计如有神助,拨打手机号18138729186,即可得知优惠价格!


或许,依旧有人会问,什么是配光?配光是指光源或灯具在空间各个方向的光强分布,其使用最广泛、计算也比较方便的表示方法是配光曲线。在通过光源中心的测光平面上,测出光源或灯具在不同角度的光强值,从某一方向起,以角度为函数,将各角度的光强用矢量标注出来,连接矢量顶端的连接就是光源或灯具的极坐标配光曲线。发光角度,又称功率角度,通常我们使用半功率角度,即50%发光强度的角度记作发光角度。而发光强度分布,可以在配光曲线中获得。


在照明设计软件得到普遍应用的今天,照明厂家除了提供印刷版的直角坐标或极坐标配光曲线外,还必须提供电子文档格式的配光文件,很少再提供概算曲线和利用系数曲线。随着众多的计算机软件在照明工业中的应用,不同软件之间的文件格式兼容性变得越来越重要,包含灯具光度数据的文件必须在不同软件里兼容。目前,国际上比较流行的配光文件格式的标准有CIBSE TM.14、EULUMDAT、CIE 102、IESNA LM一63等标准,应用最为广泛的是IESNA LM.63 和EULUMDAT标准。北美和欧洲已经分别选择了.IESLM.63和EULUMDAT标准,英国的照明制造商已经选择TMI4标准。


金鉴检测推出专业的“LED配光曲线及发光角度”测试服务,可以按照IESNALM-63-2002标准提供IES格式配光曲线文件,该文件可直接导入Dialux、ZEMAX、Tracepro或Lighttools等专业的光学软件中进行光学设计。


支持轨道灯、天花灯、面板灯、日光管、射灯、玉米灯、球泡灯、投光灯、路灯、泛光灯等室内外各种灯具IES测试。可输出文件格式:IES(北美标准)、CIE、CEN、Tm14(英国标准)、CIB、LDT(德国标准)。


具体测试案例如下:

1.某灯具厂委托金鉴检测测试配光曲线,得到结果如图所示。该灯具需要两条配光曲线描述其特征。

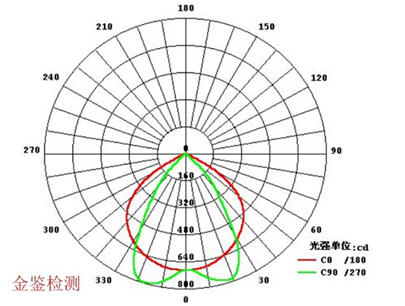

极坐标配光曲线


2.某封装厂委托金鉴测试来料灯珠的发光角度及配光曲线,得到数据如下图。其中该灯珠的发光角度为91.80°。




极坐标及直角坐标配光曲线


3.某封装厂委托金鉴测试来料灯珠的发光角度及光电参数,得到数据如下图。其中该灯珠的发光角度为91.80°。




测试数据及光强分布图
