AEC-Q102自动光电测试机 发布时间:2022-02-16 11:35:09

AEC-Q102全套试验做下来测试参数近万次,传统手工测试时间特别长、且重复性差,金鉴为此专门研发了AEC-Q102自动光电测试机。光电测试自动化,数据自动记录、人性化设计,综合效率提升10倍。样品定位精准、重复性好、样品测试范围广、安装简单、测量参数满足LED AEC-Q102认证试验所需的参数类型要求,价格实惠,欢迎选购!



一、仪器名称

AEC-Q102自动光电测试机(远方HAAS2000+ALI辐射强度测量装置)


二、设备展示


AEC-Q102自动光电测试机


三、依据标准

CIE127条件A 和IESLM-79-08


四、检测项目

发光强度

光通量

正向电性能和反向电性能

伏安特性曲线

光谱色坐标


五、测量精度

光谱范围:380nm~780nm

测量积分时间:9ms~60s

光谱线性:±0.3%

色品坐标准确度:±0.0015(标准色光下)

色品坐标重复性:±0.0003(标准光源下)

色温范围:1000K~100000K

配备0.3m积分球和 ALI辐射强度测量装置

电流输出范围:0.1~2000mA

正向电压输出范围:0.001~12V

反向电压输出范围:最大10V

最大允许输出功率:20W

反向漏电流测量范围:0.1~100μA

脉冲宽度:10ms~60s


六、测试数据效果展示

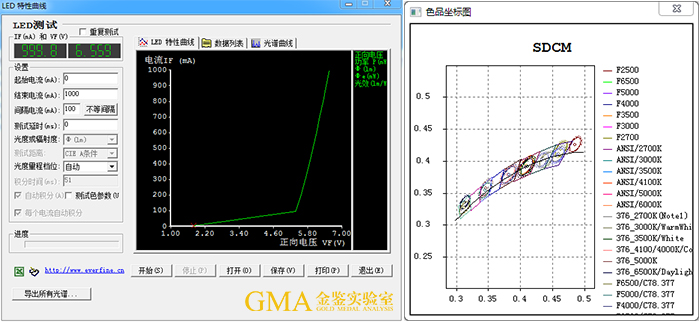

           伏安特性曲线                                                         色品坐标图


七、光电测试自动化,测量效率提升至少5倍

配备高精度三轴伺服电机运动平台,对比测试单颗样品的传统型测试设备,测量效率提升至少5倍

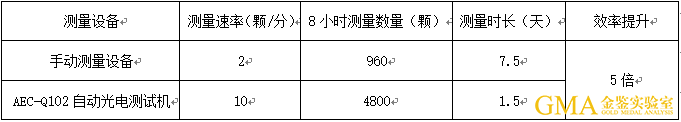

例如:AEC-Q102在认证过程中,参数测试的样品数量约为1212颗。根据试验需求,样品需在最小、最大以及额定电流三个条件下测量光电参数,并且试验前后需对比参数变化量,参数测试数量之多,约为7272颗。

使用传统手动测试设备,测试速率约为每分钟2颗,测完7272颗需要7.5天。

使用AEC-Q102自动光电测试机,测试速率可达每分钟10颗,甚至更多(样品积分时间不同),测完整批102认证项目参数只需1.5天的时间。

对比传统手动测试设备,金鉴AEC-Q102自动光电测试机提高了5倍的测试效率,大大降低了人工成本,减少了整体AEC-Q102的认证时间。达到了省钱,省时,高效的设备研发目的。





八、人性化程度高、数据自动记录,输出效率提升至少5倍

1)金鉴AEC-Q102自动光电测试机,测试样品可实现单通道、多通道自由点亮,共阳共阴可选择,滑轨可选择移动速度,便于精准定位(见图一)人性化程度高。



图一

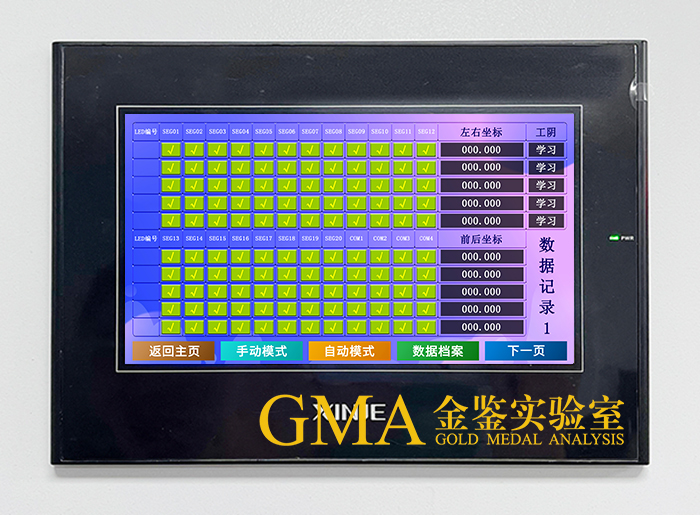

2)设备分单片、双片两个测量模式,测量样品放置后仅需一键启动,可自动完成测量,配有7英寸的触摸显示屏,可记录已完成测试的数量,当前测试样品坐标以及灯位等信息(见图二),让操作人员能清楚的了解测试状况,便于及时发现异常样品。



图二


3)为满足用户多种样品坐标数据存储记录,本设备开发了10个程序记录通道(如图三),无需重复设置坐标,满足多种样品测试坐标需求 。



图三

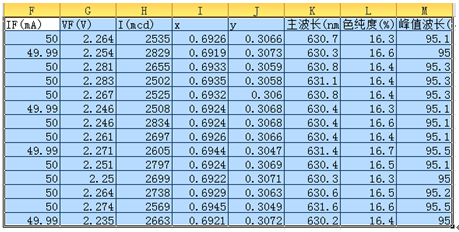

4)测量数据边测试边自动记录,可导出多种格式(如图四),方便进行测试结果交流,相比传统数据需手动记录的测量设备,效率提升至少5倍。



图四


九、样品定位精准、重复性好

金鉴AEC-Q102自动光电测试机定位精准(精度为0.001mm),设备根据样品位置,通过高像素电子放大镜(4.3英寸,1000万像素),进行坐标识别,编入运行程序后,可按样品位置实现顺序测试,每个测试程序可编辑20个坐标位置,(如图五)高精准的定位实现了超高的测试重复性,相比传统手持式测量设备,重复性得到大大提升。



图五


十、样品测试范围广,安装简单

测量样品采用多通道测试座连接供电,根据样品焊盘尺寸设计不同的测试板满足不同型号样品的测试需求,测试范围广,单块测试板可为20颗样品进行供电,设备可同时容纳2块测试板,一次性最多可测40颗灯珠样品。安装仅需将测试板按压与多通道测试座连接即可,安装简单(如图六)。



图六


十一、测量参数满足LED AEC-Q102认证

配合高精度快速光谱辐射计(如图七)(可测<1μs的快闪光全谱、0.01mcd的高灵敏度)使用,可测试LED的光强(配合光强套筒)、光通量(配合积分球)光谱、颜色参数(0.0015x,y的高色坐标精度)等,测试速度快,精度高,还可作为单颗LED光强和色参数的基准级测试系统,配合积分球使用可以测试样品更多光电参数(5.00E-05的低杂散光水平、覆盖200nm-2550nm的宽光谱范围)光谱仪详细参数见表1



图七

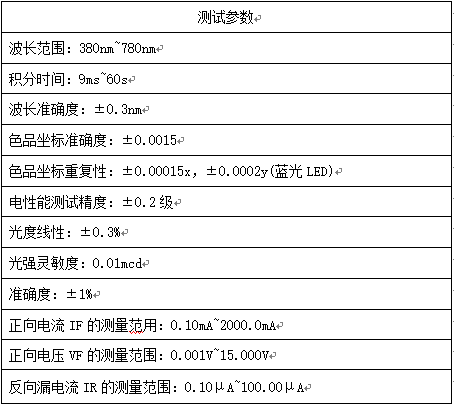

表1


十二、AEC-Q102认证项目:


AEC-Q102认证项目 副本.jpg
