线切割机 发布时间：2026-09-15
一、 测试设备

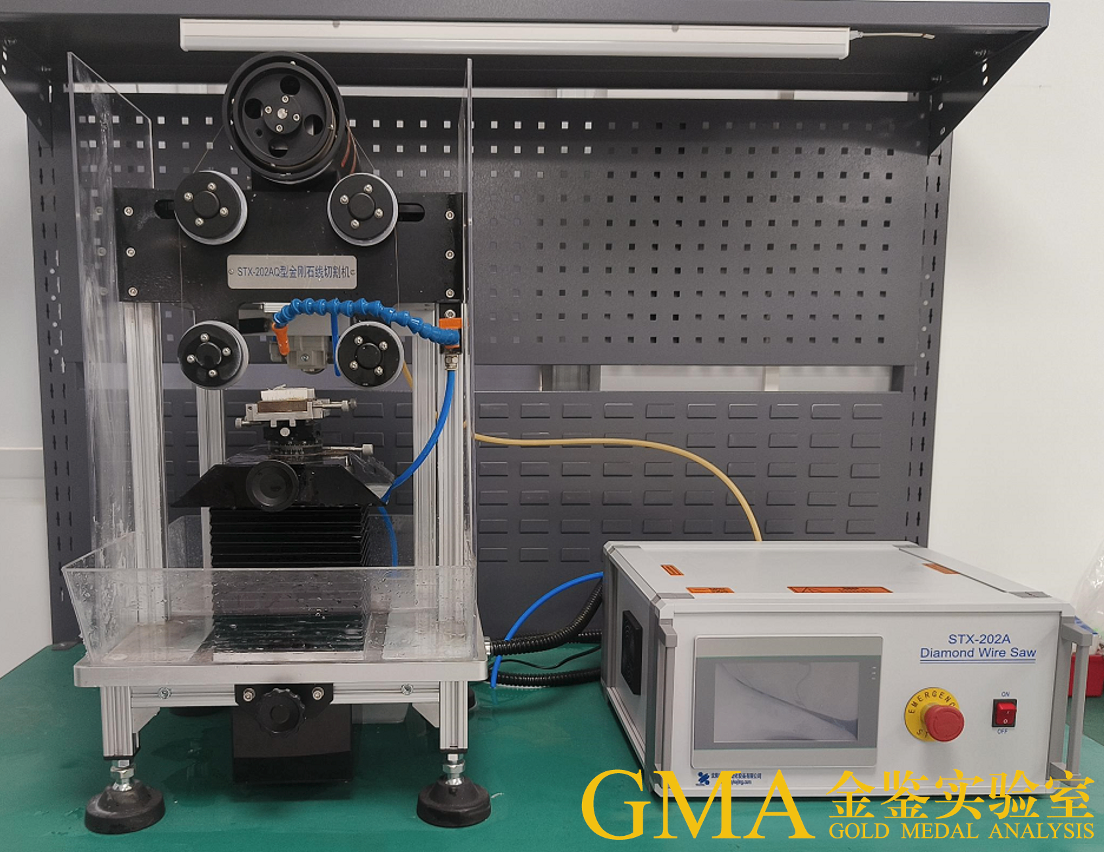

金鉴实验室配置STX‑202A 金刚石线切割机，属于实验室小型精密切割设备，依靠镶嵌金刚石颗粒的金属丝往复运动实现材料微切削；弹簧机构维持切割张力，样品沿 Z 轴进给，对比传统砂轮切割，具备切缝窄、切口平整、低机械损伤、高精度的优势，是金相切片、EBSD、XRD 等测试重要的样品前处理设备。
型号：STX-202A线切割机
二、 主要技术参数
主轴转速：2-260 rpm
切割速度：0.05-40 mm/min
Y/Z轴行程：≤50 mm / ≤60 mm
最大工件尺寸：50×50 mm
夹具调节：水平0-360°
切割线径：120μm、400μm、500μm
三、 适用样品
适用于陶瓷、玻璃、岩石、金属及复合材料、生物医学材料等。
四、 送样需知
STX-202A线切割机最大样品尺寸切割范围的长宽高是50×50×60mm，因此对应超出范围的样品，需要采用其他设备对样品进行适当裁小后，方可上机进行线切割，线切割过程中会采用注水降温的方式。
五、 应用案例
案例一：切割PCB镀金板

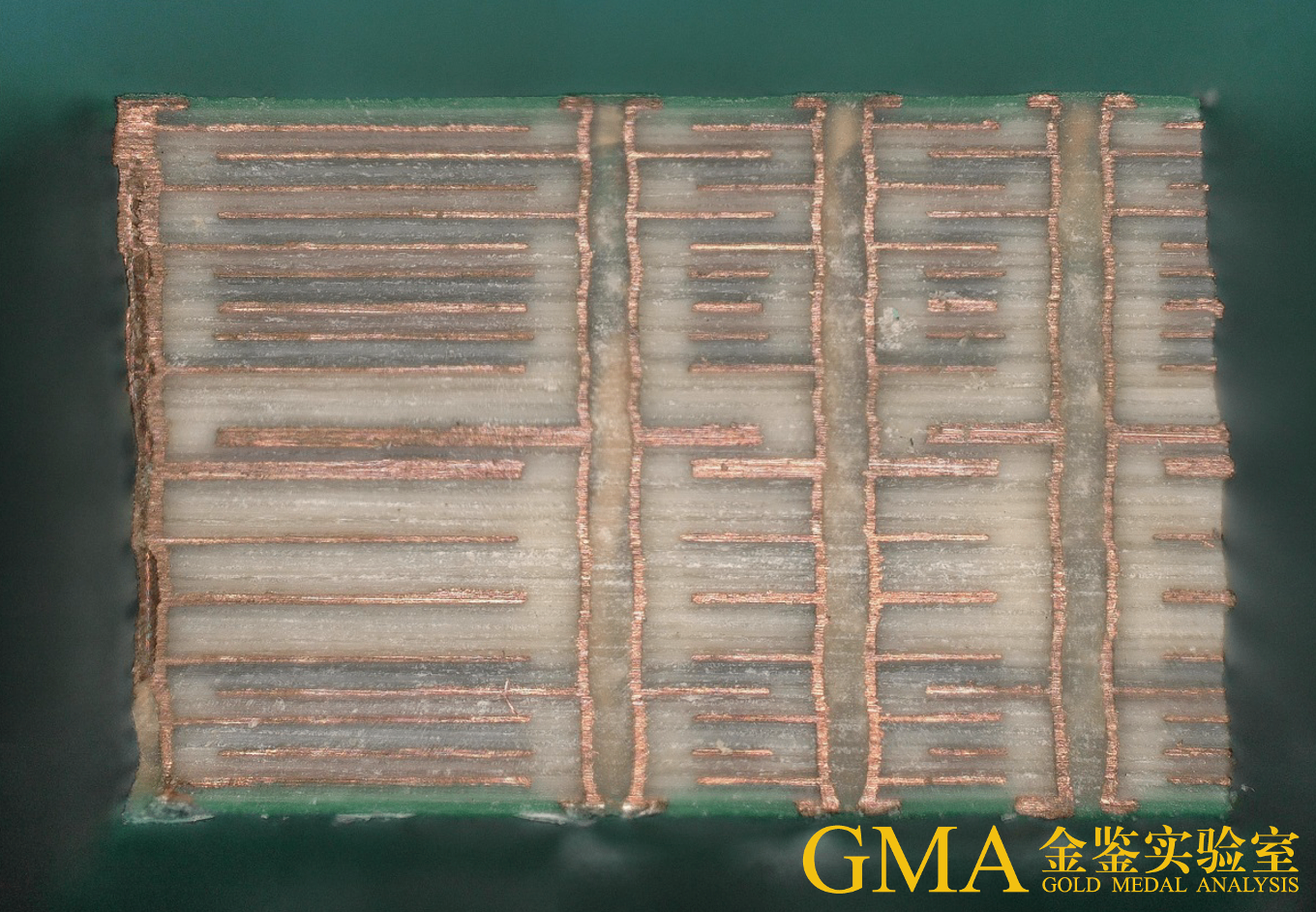

金鉴实验室工程师通过线切割机对PCB板进行截面切割，在光学显微镜下可以清晰观察到该PCB板为20层，整个切口截面平整无飞边，且通孔与每层铜箔之间间隔分明，没有因为切割出现严重的延展现象。
PCB板线切割效果图
案例二：切割陶瓷基板

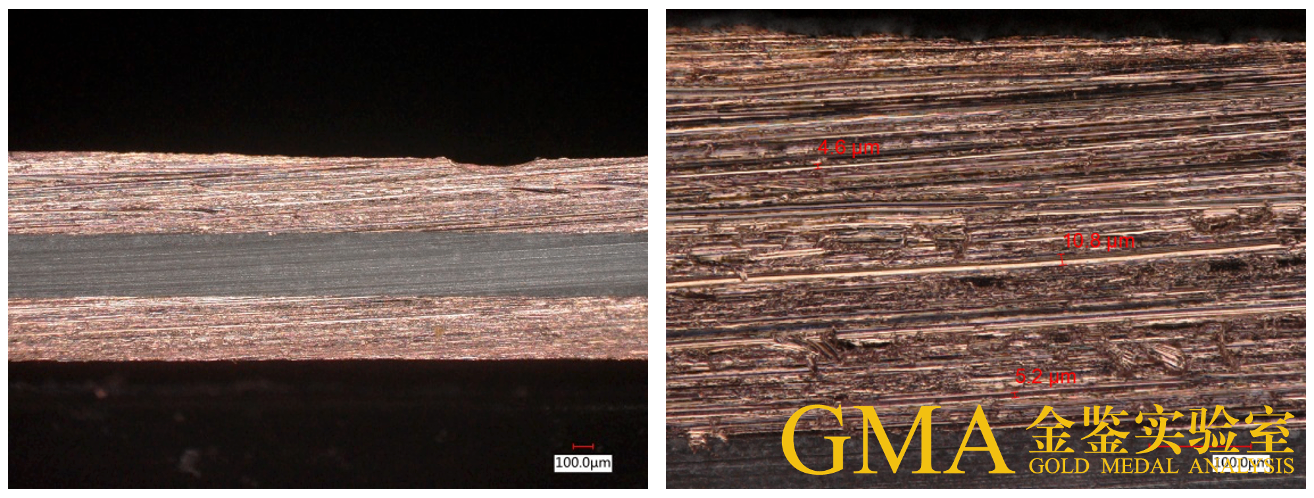

金鉴实验室工程师通过线切割机对陶瓷板进行切割，在100放大倍率下（左图），可以看到切口平整无飞边，在500放大倍率下（右图），测量出线切割的最大线切割划痕仅为10.8 μm，说明在线切割的方式下，可以有效减少切割造成的机械应力对样品的损伤，最大限度保证样品的完整性。
陶瓷基板切割效果图
