X射线光电子能谱（XPS） 发布时间：2026-11-11
X射线光电子能谱（XPS，也叫ESCA）是固体材料表层纳米尺度的表面化学表征手段，探测深度仅2~10 nm。金鉴实验室XPS测试可完成固体样品表面元素定性、元素半定量分析；通过窄谱（精细谱）扫描开展元素化学价态、化学键解析；可搭配氩离子刻蚀做深度剖析，获得元素/价态沿深度方向分布曲线。
广泛用于LED支架、镀层、焊盘、半导体、PCB、高分子、薄膜材料失效分析；解决镀层表面氧化、硫化、污染、可焊性不良、界面反应、表面钝化等疑难失效问题。
一、测试设备

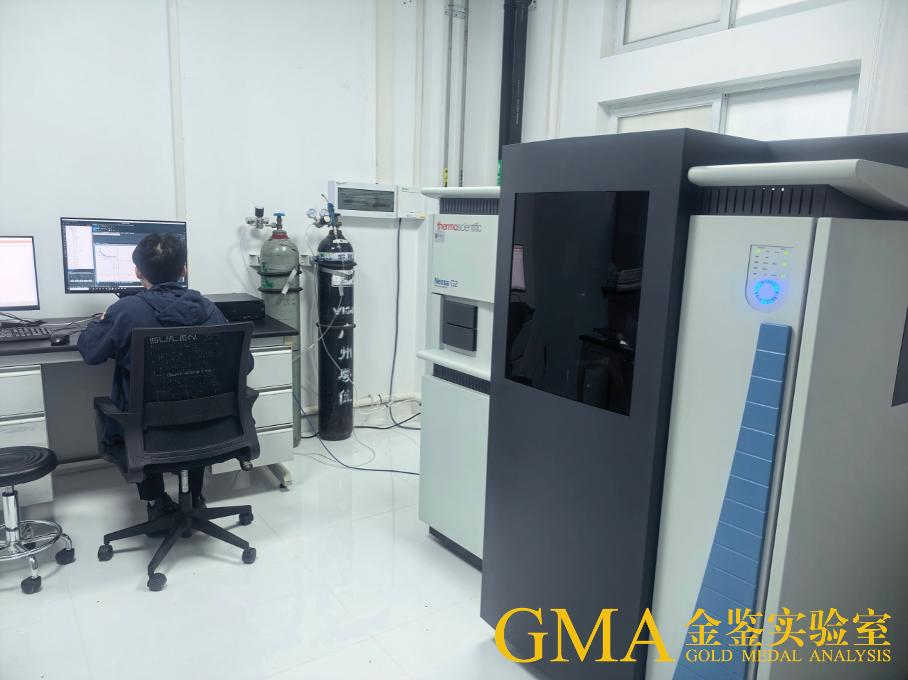

设备名称：X射线光电子能谱
品牌型号：赛默飞Nexsa G2
二、测试原理
单色X射线照射固体样品表面，激发原子内层光电子；测量光电子动能，计算电子结合能。
- 每种元素具备特征结合能，全谱扫描用于元素定性；
- 特征峰积分面积结合灵敏度因子换算，得到元素相对含量（半定量）；
- 原子氧化状态、化学键环境改变会带来结合能偏移（化学位移）；窄谱（精细谱）扫描采集高分辨谱图，经分峰拟合，解析元素价态与化学形态。
三、测试标准
1. GB/T 19500-2005《X射线光电子能谱分析方法通则》
2. GB/T 26533-2011《表面化学分析 X射线光电子能谱 术语》
3. ISO 15472 表面化学分析-XPS能量校准规范
4. ASTM E1523 X射线光电子能谱分析指南
四、技术指标
①检测深度：＜10nm
②检出元素：Li~U
③检出限：0.01％~0.1％（原子百分比）
④深度分辨：纳米尺度
⑤光斑尺寸：10~400μm
⑥样品尺寸：官方最大可容纳 60 × 60 × 20 mm 的样品，但实际送样时建议控制在 3 × 3 × 2.2 mm 以内（常规 XPS）
⑦蚀刻深度：几十纳米 ～ 几微米（取决于刻蚀时间和材料，深度分辨率会随深度增加而下降。）
五、检测项目
1. 全谱扫描：宽范围全谱采集，识别样品表面存在的所有元素（H、He 除外）。基于全谱特征峰积分面积，计算各元素相对原子百分比（At.%）。
2. 窄谱（精细谱）扫描：针对全谱找到的目标元素，只扫描该元素很小一段结合能窗口。
3. 化学价态/化学键分析（窄谱（精细谱）扫描+分峰拟合）针对目标元素做窄能量区间精细扫描，获得高分辨精细谱。利用化学位移区分同一元素不同氧化态、化合物形态，分峰拟合计算各个价态相对占比。典型应用：区分 Ag 金属单质、Ag2O氧化银、Ag2S 硫化银：区分Cu、CuO、Cu2O等。
4. XPS 深度剖析（Ar 离子刻蚀）：逐层氩离子刻蚀样品，循环采集全谱与目标元素窄谱，获取元素、价态随深度变化曲线，表征薄膜/镀层界面成分变化。
1. 全谱扫描：
元素 | 碳（C） | 氧（O） | 钛（Ti） | 硅（Si） | 氮（N） | 钠（Na） | 合计（Total） |
原子百分比 | 45.21 | 37.08 | 11.75 | 4.46 | 1.01 | 0.48 | 100 |
2. 窄谱扫描：
元素 | 碳（C） | 氧（O） | 钛（Ti） | 硅（Si） | 氮（N） | 钠（Na） | 合计（Total） |
原子百分比 | 44.63 | 36.46 | 12.36 | 3.54 | 2.14 | 0.87 | 100 |
3. 化学价态/化学键分析：（窄谱（精细谱）扫描+分峰拟合）针对目标元素做窄能量区间精细扫描，获得高分辨精细谱。利用化学位移区分同一元素不同氧化态、化合物形态，分峰拟合计算各个价态相对占比。
典型应用：区分 Ag金属单质、AgO氧化银、Ag2S硫化银：区分Cu、CuO、Cu2O等。
结合能参考表
化学态 | 物质 | Ag3d5/2（eV） | Ag3d3/2（eV） |
Ag0 | 金属银Ag | 368.2 | 374.2 |
Ag+/Ag2+ | AgO(氧化银） | 367.4~367.6 | 373.4~373.6 |
将银元素窄谱进行分峰拟合得到单质银占比为76.73%，氧化银23.27%。
4. XPS 深度剖析（Ar 离子刻蚀）：逐层氩离子刻蚀样品，循环采集全谱与目标元素窄谱，获取元素、价态随深度变化曲线，表征薄膜/镀层界面成分变化。
刻蚀深度（nm) | 刻蚀时间（s) | 原子百分比（Atomic%) | |
硅（Si） | 钠（Na) | ||
0 | 0 | 97.3 | 2.7 |
32.1 | 36.9 | 82.4 | 17.6 |
95.7 | 110.2 | 57.7 | 42.3 |
180.6 | 207.9 | 35.1 | 64.9 |
390.6 | 449.8 | 21.0 | 79.0 |
对送检样品进行XPS测试深剖分析，结果显示溅射表面390.6 nm，硅元素和钠元素仍然存在，溅射过程中钠元素呈上升状态，硅元素慢慢下降，推测硅元素为表面外来污染，钠元素为样品本身自有。
5. 焊点失效案例-界面润湿
Au Ni 互溶后，为什么焊锡更难铺开？ 从元素互溶到润湿失效的机理解析：互溶机理、性能变化、润湿失效。
机理分析：从互溶到润湿失效
流程链路： Au/Ni互溶 → 物化性能发生变化 → 表面张力改变 → 反应驱动力改变 → 焊料更难正常溶解与铺展。
XPS深度剖析元素成分表（Au-Ni 互溶层） | |||||
样品：ENIG焊盘/焊点失效分析 单位：at%（原子百分比） 检测手段：XPS | |||||
深度 | C | O | Ni | P | Au |
0nm | 16.3 | 5.1 | — | — | 78.6 |
10nm | — | — | — | 100 | |
20nm | — | — | 25.6 | 9.1 | 65.3 |
30nm | — | 4.2 | 53.5 | 11.2 | 31.1 |
40nm | — | 5.2 | 65.3 | 12.9 | 16.6 |
50nm | — | 5.8 | 70.8 | 14.2 | 9.2 |
60nm | — | 4.3 | 75.3 | 14.5 | 5.9 |
70nm | — | — | 82.6 | 14.8 | 2.6 |
80nm | — | — | 84.2 | 15.8 | — |
关键解读：
互溶：金镍互溶产物的物化性能发生变化，表面张力、反应驱动力均改变，难以溶于焊锡。
润湿能力下降 Au 与 Ni 在高温下发生互溶，形成合金化层，其物化性能与纯金属不同；导致表面张力改变，界面反应驱动力下降，从而使焊料更难正常溶解与铺展。
结论：润湿异常，不一定是焊料出了问题，也可能是焊盘表面物化状态已经改变。
六、样品需求
LED镀银支架、焊盘、芯片电极、PCB焊盘、金属镀层、半导体晶圆、薄膜材料、粉末、高分子、陶瓷等固体样品。
1. 样品状态：可为粉末、块状、薄膜样品；
2. 粉末样品：20-30mg；
3. 块状、薄膜样品：块体/薄膜样品尺寸小于3*3*2.2mm。
七、测试流程
1. 样品信息确认：样品类型、测试区域，确认是否需要深度刻蚀、哪些元素需要采集窄谱（精细谱）做价态分析；样品前处理（干燥、去除表面松散浮尘）
2. 样品上机，进入超高真空腔体
3. 全谱宽扫：完成表面元素定性+元素半定量
4. 目标元素窄谱（精细谱）精细扫描：对选定元素采集高分辨谱图，用于价态分峰
5. 数据荷电校正、分峰拟合，解析各价态占比；如需深度剖析，设置氩离子刻蚀循环，逐层采集全谱与窄谱
6. 数据汇总，图谱标注，出具报告
八、备注说明
1. XPS仅分析样品最表层2~10 nm，不是体相成分；体相元素分析建议用EDS、ICP；
2. H、He元素无法检出；检出限一般约0.1~1 at.%；低含量元素信号弱，精细谱信噪比下降；
3. 样品要求：固体、无强挥发、无磁性、不升华；粉末样品需压片固定；
九、案例分析
案例1：金焊盘Ni₂O₃污染导致NSOP（焊盘不粘）
背景：客户报告金线键合NSOP失效，要求FTIR分析。由于污染在光学显微镜下不可见且量极少，推荐使用XPS。
分析结果：XPS通过检测NSOP焊盘Ni 2p₃/₂ ~856 eV的特征峰，可精准识别Ni₂O₃污染，正常焊盘未检测。Ni₂O₃（三氧化二镍/氧化镍(III)）是镍的高价态氧化物，Au与Ni₂O₃之间不发生冶金反应，无金属间化合物（IMC）形成，导致键合球脱落失效。
元素 | NSOP焊盘 | 正常焊盘 |
C | 47.40% | 53.00% |
O | 28.00% | 18.00% |
Ni | 5.20% | - |
Cu | - | 3.20% |
Au | 18.40% | 25.70% |
案例2：芯片粘接界面硅氧烷污染
背景：芯片粘接面出现间歇性剪切失效。
分析结果：SEM-EDS检测芯片背面金属化检出高含量Si，XPS验证Si 2p谱确认硅以硅氧烷（Silicone）形式存在，而非SiO₂或单质Si。（硅氧烷/PDMS Si 2p (~102 eV)，C-Si-O）
溯源：硅氧烷来自晶圆切割时使用的背胶中的添加剂。
案例3：镀银层氧化变色
背景：灯珠支架镀银层变色-黑色。
分析结果：XPS检测到Ag3d（367.6eV）特征峰，XPS可识别为AgO，未检测到硫、氯特征峰，可判断为镀银层发生氧化形成AgO呈现黑色。
俄歇谱峰=结合能+动能
X射线光子能量为1486.6ev
动能=1486.6-1129.5=357.1
俄歇谱峰=结合能+动能=367.61+359.1=724.71
XPS全谱扫描与窄谱扫描的区别：
XPS（X射线光电子能谱），也叫光电子能谱分析，分为全谱扫描（Survey Scan / Wide Scan）和窄谱扫描（High-Resolution Scan，高分辨窄谱），二者目的、参数、用途完全不同，是一套组合测试，一般先做全谱，再做窄谱。
1. 全谱扫描 Survey（宽谱）
核心目的：定性，筛查表面存在哪些元素
- 扫描范围：0-1350 eV 全结合能区间，把所有可能出峰位置全部扫一遍。
- 步长大、通能高、采集时间短；谱图信噪比一般。
- 输出：一张全谱图，出现一个个光电子峰，通过峰位判断样品表面含有哪些元素（C、O、Si、N、Ti、F等）。
- 半定量：只能给出粗略原子百分比At%，精度差，只能看元素大致多少，不能用于精细化学态分析。
- 作用：
1）快速确认样品表面有什么元素；
2）选定需要进一步分析的元素峰位，给窄谱扫描设定区间；
3）检测表面污染元素。
- 局限：分辨率低，无法区分同一元素不同价态。比如只能看到Ti元素，分不清Ti⁰、Ti²⁺、Ti⁴⁺。
2. 窄谱扫描 High-Resolution（高分辨窄谱）
核心目的：定量 + 解析化学价态/官能团
针对全谱找到的目标元素，只扫描该元素很小一段结合能窗口（例如Ti2p：450-470eV；C1s：280-292eV）。
- 通能小、步长很小、采集时间更长，信噪比高。
- 可以对谱峰进行分峰拟合，拆分出不同化学状态：
例 C1s：C-C/C-H、C-O、C=O、O-C=O；Ti2p：金属Ti、TiO、TiO₂；
- 原子百分比精度高，用于精确计算各化学态占比。
- 输出：分峰拟合谱图、各价态结合能、各价态原子占比。
- 局限：只扫指定元素，不知道其它元素信息，必须依靠全谱来选峰。
对比表格:
对比项 | 全谱扫描Survey(宽谱） | 窄谱扫描高分辨率窄谱 |
扫描区间 | 0-1350eV，大范围 | 单个元素小范围（~10-30eV窗口） |
分辨率 | 低 | 高 |
测试时长 | 短 | 长，多个元素窄谱会大幅度增加测试时间 |
主要用途 | 筛查表面全部元素，定性 | 元素价态、官能团、分峰拟和、精确半定量 |
定量能力 | 粗At%，仅参考 | 精确各化学态占比 |
能否区分价态 | ❌ 不能 | ✅ 可以分峰解析化学价态 |
测试顺序 | 优先做 | 根据全谱结果选择元素做 |
3. 实验室常规测试组合模式
1. 基础方案：全谱 + 指定元素窄谱（金鉴常规XPS标准方案）
先扫全谱得到表面元素清单，再对客户关心元素做窄谱分峰。
- 适合：表面成分分析、镀层、氧化层、污染分析、高分子官能团。
2. 只做全谱：仅想知道表面大概有哪些元素；不建议单独只出全谱报告，无法做价态分析。
3. 只做窄谱：不推荐，不知道有没有目标元素，容易漏峰、错选峰位。
4. 常见误区
1. “全谱原子百分比就是准确含量”
❌ 全谱At%仅粗略参考；化学态定量必须看窄谱拟合结果。
2. 只要做窄谱就不需要全谱
❌ 全谱是窄谱的前提，防止遗漏其它元素干扰分峰。
3. XPS检测：只测样品最表层 1-10 nm，体相成分测不到。
