交变/恒定湿热试验箱 发布时间：2026-10-28
一、业务简介
交变/恒定湿热试验属于基础环境可靠性试验，通过试验箱模拟产品实际服役过程中的高温、低温、高湿以及温湿度循环变化工况，暴露产品因水汽渗透、温胀冷缩带来的材料老化、绝缘下降、金属腐蚀、涂层失效、参数漂移等缺陷。
恒定湿热：全程温度、湿度保持恒定，模拟长期稳定湿热贮存/工作环境； 交变湿热：温度、湿度按照预设程序周期性升降变化，会产生凝露效应，模拟昼夜交替、季节变化带来的温湿度波动环境，考核应力更严苛。
金鉴实验室拥有31台大小容积温湿度试验箱，可承接从小型元器件到大尺寸整机产品的各类高低温、恒定湿热、交变湿热、高温存储、低温存储、温湿度组合循环试验，可搭配通电偏置开展THB双85偏压试验，满足研发摸底、型式试验、体系审核、客户认证需求。
核心特点：大容积多设备矩阵，支持恒定、交变、高低温存储、自定义程序；可带载通电在线监测电性能。
二、测试项目明细
项目 | 内容 |
测试名称 | 交变/恒定湿热试验（高低温环境试验） |
执行标准 | GB/T2423.1-2008 低温；GB/T2423.2-2008 高温 GB/T2423.3-2016 试验Cab恒定湿热 GB/T2423.4-2008 试验Db交变湿热(12h+12h循环) GB/T2423.34-2024 试验Z/AD温度湿度组合循环 GB/T2423.50-2012 试验Cy元件加速恒定湿热 |
设备参数 | 内胆容积：30L-1500L 温度范围：-70℃～+150℃ 湿度范围：20～98%RH（纯温度箱无湿度功能） 升温速率3℃/min，降温速率1℃/min 最大样品外尺寸：1450950950mm |
试验类型 | 恒定湿热、交变湿热、高温存储、低温存储、温湿度组合循环； |
测试原理
1.恒定湿热：试验箱维持设定不变的温度与相对湿度，水汽依靠扩散、吸附作用缓慢渗入样品内部；考核材料、元器件在持续湿热环境下绝缘性能、耐水解、抗腐蚀能力，无强制凝露。
2. 交变湿热：按照标准程序做升温 高温高湿保持 降温 低温高湿保持循环；降温阶段腔内水汽达到饱和，样品表面产生凝露；利用“呼吸效应”，液态水汽顺着缝隙、外壳接口渗入产品内部，加速腐蚀、绝缘劣化，更贴近户外、车载真实服役工况。
3. 高低温存储：无湿度，仅施加高温或者低温，考核材料热胀冷缩、热老化、低温脆化、参数漂移。
试验前后对比样品外观、电气性能、机械性能；长周期试验可全程在线监测绝缘电阻、漏电流、功能状态。
判定标准
GB/T2423系列为方法标准，无统一强制合格判据，合格阈值依据产品规格书、客户规范、产品行业标准确定。
外观检查：无开裂、鼓泡、涂层剥落、锈蚀、发白、变形、密封破损
电气性能：绝缘电阻、耐压、漏电流满足规格，无短路、开路，功能完整
机械性能：连接器插拔力、材料强度无异常劣化
参数漂移：关键电参数在规格允许范围内，无永久性失效
失效后可配套金相切片、SEM-EDS、染色渗透分析，定位腐蚀、开裂、水汽侵入位置。
常用典型试验条件
条件编号 | 模式 | 典型参数 | 适用场景 |
A-Cab | 恒定湿热 | 40℃，93%RH，48/96/240h | 通用电子、零部件稳态湿热考核 |
B-Db | 交变湿热 | 12h+12h循环（30-60℃循环，95%RH），5/10循环 | 车载、户外设备，模拟昼夜凝露环境 |
C-THB | C-THB | 85℃，85%RH，直流偏置，1000h | PCB、元器件CAF、带电湿热可靠性（THB双85） |
D-高温存储 | 高温无湿度 | 85℃/125℃/150℃，48-1000h | 元器件、材料热老化存储验证 |
E-低温存储 | 低温无湿度 | -40℃/-55℃，48-1000h | 低温贮存、低温脆化考核 |
F-Z/AD | 温湿度组合循环 | 温度湿度联动多段程序自定义 | 整机产品环境型式试验 |
支持客户自定义温度、湿度、升降温速率、循环次数、总时长；支持样品预处理（烘烤、回流焊模拟）。
三、实验室设备配置

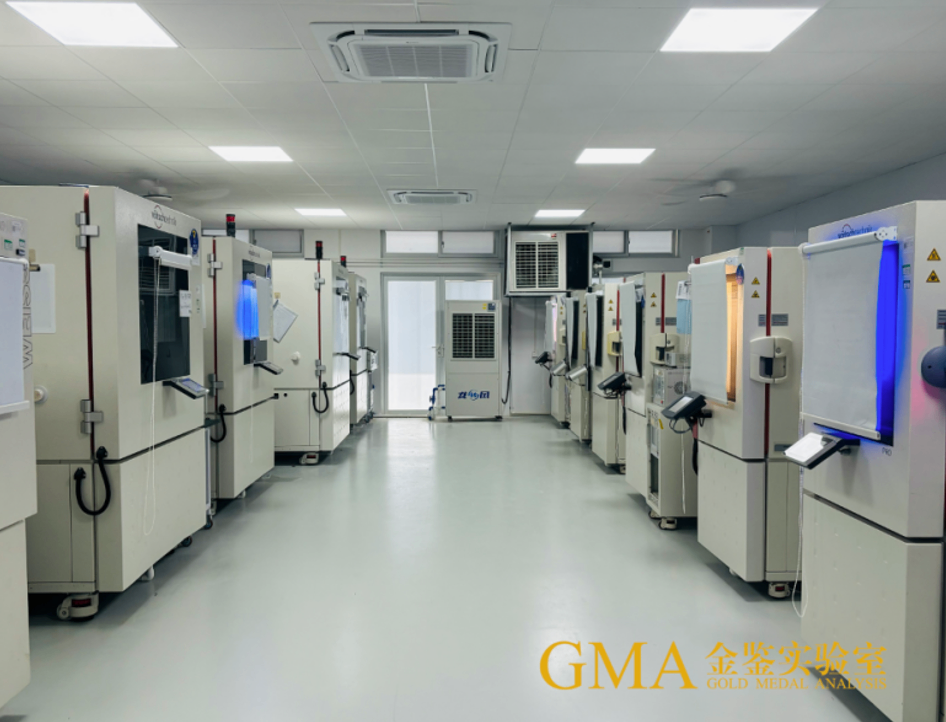

金鉴实验室共计31台环境试验箱，覆盖从小样品到大尺寸整机，多通道并行，支持批量样品同步测试。
设备类型 | 容积规格（L） | 数量（台） |
温湿度试验箱 | 60 | 2 |
80 | 1 | |
120 | 5 | |
150 | 2 | |
180 | 1 | |
220 | 1 | |
340 | 5 | |
360 | 1 | |
400 | 3 | |
1000 | 6 | |
1500 | 4 | |
纯温度实验箱 | 30 | 2 |
40 | 3 | |
500 | 1 | |
1000 | 2 | |
合计 | - | 31 |
样品最大允许外形尺寸：1450*950*950mm，大整机产品可直接入箱测试。
四、适用样品与领域
大类 | 具体样品 | 评估重点 |
电子元器件 | IC芯片、MOS、二极管、连接器、继电器、传感器、电容电阻 | 湿热老化、腐蚀、参数漂移、耐凝露能力 |
PCB&PCBA | 刚性PCB、FPC、IC载板、焊接组件 | 基材水解、阻焊可靠性、绝缘劣化，可开展THB CAF验证 |
机电整机模块 | 电源模块、控制器、车载电控、光伏组件、模组整机 | 整机环境适应性，外壳密封、接口抗凝露渗透性能 |
材料与涂层 | 塑料、橡胶、胶粘剂、油墨、镀层、喷涂涂层 | 湿热老化、涂层起泡脱落、材料耐水解、腐蚀 |
下游行业 | 汽车电子、通信服务器、工业控制、新能源光伏、消费电子、医疗电子等 | |
五、业务用途
1. 产品环境适应性验证，满足GB/T2423系列国标型式试验、IATF16949体系审核、客户准入认证；
2. 恒定湿热：评估产品长期在温暖潮湿室内环境贮存、工作可靠性；
3. 交变湿热：模拟昼夜温差带来凝露，考核外壳密封、缝隙抗水汽侵入能力；
4. 高低温存储：验证产品高温老化、低温贮存后的性能变化；
5. 叠加直流偏置实现THB双85试验，评估PCB/元器件带电条件下绝缘漂移、CAF离子迁移风险；
6. 材料选型对比：不同涂层、塑料、板材耐湿热性能横向对比；
7.失效复现：复现现场出现腐蚀、漏电、涂层起泡等湿热相关失效，定位根因。
六、金鉴实验室交付内容
1. 正式检测报告：完整记录试验模式、试验条件、预处理信息，全程温湿度时序曲线；试验前后外观照片，电气/功能测试数据，判定结论；
2. 原始数据：设备运行日志、完整温湿度记录；带偏置试验附带绝缘电阻 时间监测曲线；
3. 增值失效分析：失效样品可配套金相切片、SEM-EDS、染色渗透试验，确认水汽入侵、腐蚀、开裂位置；
4. 工程师技术点评：针对测试结果给出材料选型、结构密封、工艺优化建议。
七、客户需提供资料
1. 样品信息：样品类型、数量、外形尺寸；是否需要通电/施加直流偏压；是否需要预处理（烘烤、回流焊模拟）；
2. 试验方案：选定试验模式（恒定/交变/高低温存储），提供温度、湿度、循环次数、总时长；可提供规格书；
3. 判定标准：外观、电气、功能合格判据，绝缘电阻阈值，可引用GB/T2423系列或企业标准；
4. 特殊要求：是否试验过程在线监测电性能、样品安装姿态。
八、金鉴实验室服务说明
计费模式：按样品数量、占用箱体容积、试验时长计费；多批次并行测试可优惠报价；
样品属性：多数为非破坏性试验，样品测试完成可返还；若出现腐蚀、开裂失效，样品会发生不可逆损伤；
测试周期：依据试验总时长而定；48-240h常规湿热试验，加上前后检测，整体周期为3-15个工作日；1000h长周期THB另行协商排期；
保密机制：样品、测试原始数据、方案严格保密，支持签署NDA保密协议。
备注：交变湿热会产生凝露，不可直接用于B-HAST/CAF加速测试；带电评估CAF迁移建议选用THB（双85偏置）或B HAST试验。
