冷热冲击试验箱 发布时间：2026-10-29
一、业务简介
冷热冲击（温度冲击）试验属于严苛的环境应力筛选，分为两箱式、三箱式、液槽式结构；依靠吊篮快速切换高温区与低温区，样品实现极短时间内温度骤变，和快速温变（单腔线性升降温）机理完全不同。利用高低温急剧切换产生巨大的交变热应力，放大不同材料热膨胀系数差异带来的应力，快速激发BGA焊球开裂、封装分层、基材裂纹、引线断裂、密封失效等缺陷。
区分要点：冷热冲击：样品快速在冷热腔之间跳转，转换时间≤3min，温度瞬间剧变；快速温变：单腔内部线性缓慢升降温。二者不可互相替代。

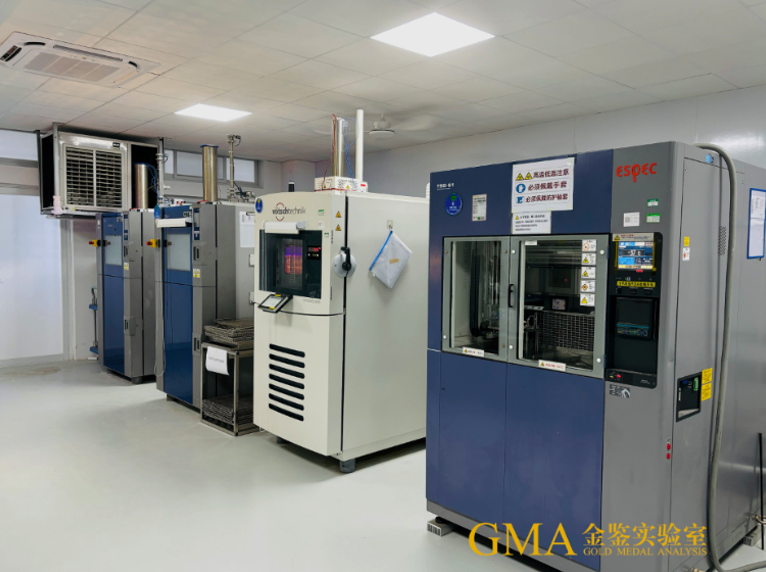

金鉴实验室共配置12台冷热冲击试验箱，覆盖两箱式、三箱式、液槽式多种机型，容积规格齐全；可满足元器件、PCB、模组组件可靠性验证，适配研发摸底、军标、车规认证、IATF16949体系审核。
核心特点：多机型多容积矩阵；高低温快速切换，转换时间短；支持不同严酷等级；适配军标、国标、IEC标准。
二、测试项目明细
项目 | 内容 |
测试名称 | 冷热冲击试验（温度冲击试验） |
执行标准 | GB/T 2423.22-2012 试验N温度变化； IEC 60068-2-14:2023； GJB150.5A-2009军用装备温度冲击试验 |
设备配置 | 合计12台： 两箱式：3L(2台)、8L(1台)、60L(1台)、120L(3台)、150L(2台)、180L(1台)； 三箱式：50L(1台)；液槽式：4.5L(1台) |
设备性能 | 参数热箱温度：+50℃～+220℃；冷箱温度：-80℃～+70℃； 典型转换时间：-40℃⇌125℃，转换约146-153s，标准要求转换时间不宜超过3min； 样品最大外形尺寸：500mm×600mm×500mm |
试验模式 | 两箱式冷热冲击、三箱式冷热冲击、液槽式冷热冲击； |
测试原理
样品放置在吊篮载架中，在独立高温腔、低温腔之间快速切换，在极短时间完成高低温环境跳转：
1. 高温腔充分浸泡，样品整体达到高温设定温度；吊篮快速切换至低温腔，样品瞬间遭遇低温冲击；
2. 由于芯片、焊料、PCB基材、塑封料CTE热膨胀系数不一致，瞬间巨大温差产生交变热机械应力；
3. 多次循环累积疲劳损伤，暴露焊点微裂纹、封装分层、基材过孔开裂、密封破损等潜在失效；
4. 高低温暴露浸泡时间t1根据样品热容量设定，可选10min、30min、1h、2h、3h；无特殊规范默认浸泡时间3h；标准优先推荐最少5个循环。
5. 转换时间按标准要求不宜超过3min。
判定标准
GB/T、GJB、IEC均为方法标准，无统一强制合格判据，合格阈值依据客户规格书、产品行业标准定义。
外观检查：无封装开裂、基材裂纹、塑胶开裂、分层鼓泡、外壳密封破损
电气性能：试验后功能完整；绝缘、耐压、漏电流满足规格，无开路、短路、间歇失效
互连焊点：BGA/QFN焊点无疲劳裂纹，元器件引脚无断裂
参数漂移：关键电参数在规格允许范围内，无永久性损伤失效
失效后可配套金相切片、染色渗透、SEM-EDS分析，定位裂纹、分层、焊点失效位置。
常用典型试验条件
条件编号 | 模式 | 典型参数 | 适用场景 |
TS-1 | 两箱冷热冲击 | -40℃⇌125℃，高低温各30min，10 100循环 | 消费电子、PCB、通用元器件筛选 |
TS-2 | 严苛冷热冲击 | -55℃⇌150℃，高低温各1h，自定义循环数 | 高可靠、军工类产品鉴定（GJB150.5A） |
TS-3 | 液槽式冷热冲击 | 液槽介质快速切换，温度冲击应力最强 | 芯片、小型元器件高加速应力筛选 |
支持客户自定义高低温温度、浸泡保持时间、总循环次数；可增加MSL回流焊预处理，模拟SMT组装后状态。
三、适用样品与领域
大类 | 具体样品 | 评估重点 |
半导体器件 | IC芯片、MOSFET、IGBT、 | 封装分层、焊球裂纹、芯片抗温度冲击能力 |
PCB & PCBA | 刚性PCB、FPC、IC载板、焊接组件 | 基材裂纹、过孔疲劳、 |
机电整机组件 | 车载电控、电源模块、传感器、继电器、连接器 | 整机结构、密封、接插件抗温度骤变能力 |
材料零部件 | 塑胶件、复合材料、胶粘剂、密封器件 | 材料热冲击开裂、粘接界面脱落失效 |
下游行业 | 汽车电子、通信服务器、工业控制、军工航天、新能源、医疗电子等高可靠性领域。 | |
四、业务用途
1. 产品可靠性鉴定，满足国标、IEC、GJB军标、IATF16949体系审核、客户准入认证；
2. 模拟产品遭遇极端骤冷骤热工况，考核元器件、焊点、结构耐受剧烈温度冲击的能力；
3. 应力筛选，提前剔除存在工艺缺陷的批次样品；
4. 不同板材、封装方案、焊接工艺横向对比选型；
5. 失效复现：复现现场焊点开裂、间歇失效、封装分层故障，定位失效根因；
6. 可叠加MSL回流焊预处理，模拟SMT组装完成后的冷热冲击耐受性能。
五、金鉴实验室交付内容
1. 正式检测报告：完整记录设备机型、试验模式、预处理信息、高低温温度、浸泡时间、转换时间、总循环数；完整温度时序曲线；试验前后外观照片、电气功能测试数据、判定结论；
2. 原始数据：设备运行日志、全程温度记录；
3. 增值失效分析：失效样品可开展金相切片、染色渗透、SEM-EDS，确认裂纹、分层、焊点失效形貌；
4. 工程师技术点评：给出器件选型、PCB布局、封装、结构工艺优化建议。
六、客户需提供资料（送样须知）
1. 样品信息：样品类型、数量、外形尺寸；是否需要回流焊/MSL预处理；
2. 试验方案：高低温极限温度、高低温浸泡时间、总循环次数；可提供规格书、引用标准；
3. 判定标准：外观、电气功能合格判据，可引用GB/T、GJB、IEC或企业规范；
4. 特殊需求：样品摆放方式、特殊装载要求。
七、金鉴实验室服务说明
计费模式：按样品数量、箱体容积、总循环时长计费；多台并行批量测试可优惠报价；
样品属性：属于强热冲击破坏性试验，易产生不可逆开裂、分层损伤；未失效样品测试完成后可返还；
测试周期：周期取决于总循环数量；常规50循环冷热冲击，含前后检测整体周期5-12个工作日；大循环次数协商排期；
保密机制：样品、原始测试数据、测试方案严格保密，支持签署NDA保密协议。
备注：冷热冲击≠快速温变；冷热冲击为吊篮切换，瞬时温度剧变；快速温变为单腔线性升降温，二者应力机理不同，不可互相替代；液槽式冲击应力等级最高。
