温度循环作为自然环境的模拟，可以考核产品在不同环境条件下的适应能力，常用于产品在开发阶段的型式试验、元器件的筛选试验。

一、温度循环测试介绍

温度循环试验，也称为热循环试验、高低温循环试验。将试验样品暴露于预设的高低温交替的试验环境中所进行的可靠性试验。

热循环试验适用于揭示评估由剪切应力所引起的“蠕变-应力释放”疲劳失效机理和可靠性，在焊点的失效分析和评价方面应用广泛。

为避免温度冲击的影响，试验时温度变化率必须小于20℃/分钟。同时，为达到蠕变及疲劳损伤的效果，推荐试验温度循环为25℃~100℃，或者也可根据产品的用途使用0℃~100℃的循环试验，曝露时间为各15分钟。

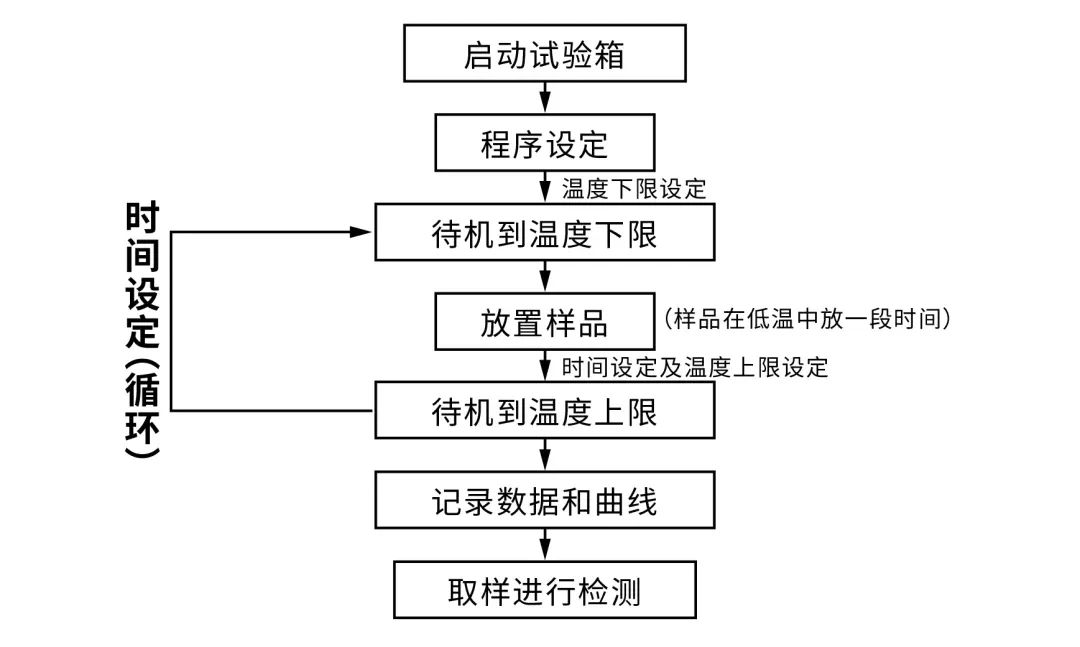

温度循环试验的流程

二、温度循环的技术指标

包括高温温度、高温保持时间、下降速率、低温温度、低温保持时间、上升速率、循环次数。试验的严苛程度取决于高/低温、湿度和曝露持续时间。

常见的温度循环曲线

三、可靠性温度循环试验的循环数量

对于环境适应性试验的温度循环试验，循环数量多少合适？最少需要多少个循环？

首先来说最少需要多少个循环到底由什么来决定？基于相关资料介绍，温度循环至少要3个循环才能够达到温度稳定，这就意味着最少需要3个循环。

3个循环是达到温度稳定了，但是从重复性考虑，建议至少来2个循环，这也就是5个循环了。实际操作，还是应该从产品本身使用角度来考虑需要几个循环，

四、常见温度循环测试标准

GB/T 2423.3电工电子产品基本环境试验规程试验Ca:恒定湿热试验方法

IEC 60068-2-78电工电子产品基本环境试验规程试验Ca:恒定湿热试验方法

GB/T2423.4 电工电子产品环境试验第2部分:试验方法试验Db: 交变湿热

IEC 60068-2-30基本环境试验规程第2-30部分:试验试验Db和指南:循环湿热试验
