紫外老化测试 发布时间:2016-03-01 09:10:04
一、试验原理
双酚A环氧树脂由于粘接强度高、收缩率低、稳定性好、优良的电绝缘性、机械强度高、良好的加工性等优点,应用领域十分广泛,行业发展朝气蓬勃。但其制品的耐候性能是薄弱环节,特别是生产环氧胶粘剂、LED灌封胶、环氧树脂饰品胶等时,对产品颜色要求严格,从而也对环氧体系的抗黄变性能提出了更高的要求。针对此种现象,金鉴实验室特推出紫外老化测试业务,帮助广大客户鉴别材料质量。
二、造成制品易变黄的因素
1. 双酚A型环氧树脂因结构中含有双键易被氧化形成发黄基团
2. 紫外线也是造成环氧体系黄变的重要元凶,其来源主要是太阳光
3. 某些胺类固化剂在固化过程中放热温度过高,导致局部固化物加速变黄
4. 环氧树脂体系中的游离酚等微量元素也是黄变的原因之一
三、目前常用的解决方法
添加抗氧剂与紫外线吸收剂,可有效地延迟发生黄变。
四、金鉴紫外老化测试服务介绍
紫外光耐气候测试适用于非金属材料的耐阳光和人工光源的老化试验。金鉴实验室试验模拟阳光、潮湿和温度对材料的破坏作用;材料老化包括褪色、失光、强度降低、开裂、剥落、粉化和氧化等。紫外光老化试验箱通过模拟阳光、冷凝、模仿自然潮湿,试样在模拟的环境中试验几小时甚至几天的时间,可再现户外可能几个月或几年发生的损坏。
阳光中的紫外线是造成大多数材料耐久性能破坏的主要因素。金鉴实验室使用紫外灯来模拟阳光中的短波紫外部分,它产生很少的可见光或红外光谱能量。我们可以根据不同的测试要求选择不同波长的UV紫外灯,因为每种灯在总的紫外线辐照能量和波长都不一样。
在紫外光耐气候测试中,紫外灯的荧光紫外等可以再现阳光的影响,冷凝和水喷淋系统可以再现雨水和露水的影响。在整个的测试循环中,温度都是可控的。

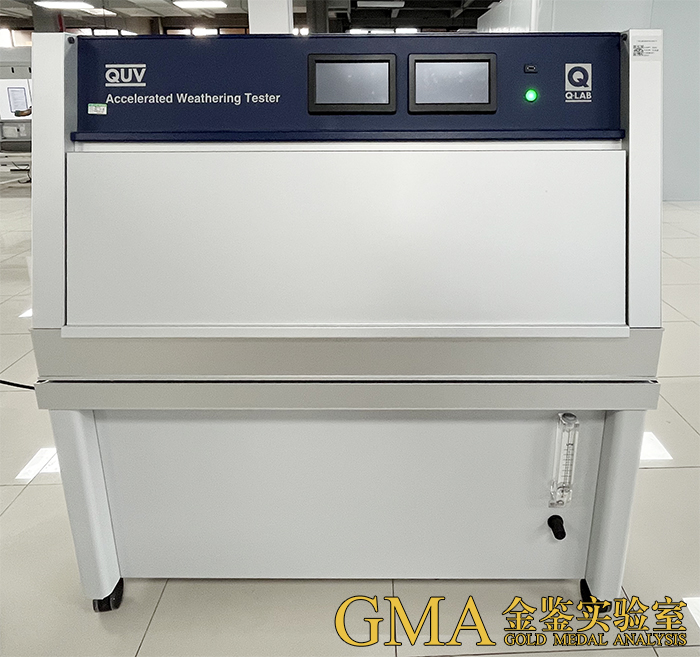

紫外线老化试验箱
适用产品:
LED硅胶、LED环氧树脂胶、LED、LED户外显示屏、灯罩
测试标准:
GB/T16585 ,ASTMD4329-2005 ,ASTM-G154 , GBT14522-2008, D4587
检测数据:
350nmUV光照射下耐黄实验
五、试验方法介绍(以TPU膜耐候测试为例)
1. 定义
共分成两阶段,
第一阶段为UV光照射测试,
第二阶段为双85环境可靠度测试,
金鉴实验室具备试验所需设备,通过此两阶段测试后,测量材料机械性质与光学性质。金鉴实验室在此阶段的测试中,能够为客户提供详尽的报告,帮助他们了解材料在极端环境下的表现。
2. 第一阶段
通过下表的参数,按标准ASTM G154/G155,于装置(暴晒装置:QUV-313nm
下曝晒2000小时之后,停止照射,并测试材料机械性质与光学性质。
3. 第二阶段
将通过第一阶段的样品进行双85 (85oC/85%RH)的环测炉中,测试240小时,取出干燥后,测试材料机械性质与光学性质。
4. 使用工具

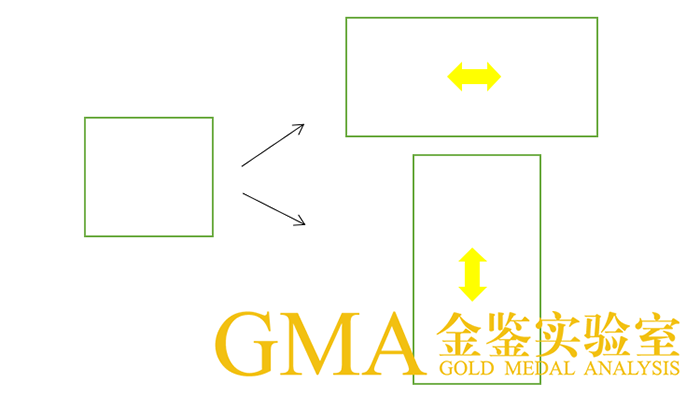

(1) 拉力测试:将测试前后裁剪2cmx2cm的样品,固定两侧后沿着X轴与Y轴方向拉伸200%,持续30秒后弛力回弹后,观察TPU膜不可有裂缝、变色(白化)与断裂现象产生,如果有,则为 "不通过”;如果没有,则为“通过”。

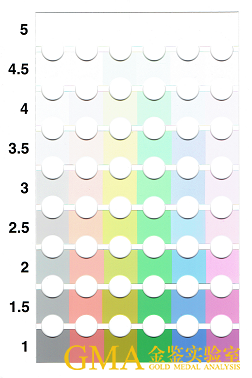

九色卡目检- 如下方图片为九色卡,用以测试TPU耐候测试前后光学特性,允许通过两项测试后,黄化程度在4.5-5之间为 “通过”;若为4-4.5则为“特收品”,非必要不用;若小于4,则为 "不通过"。
金鉴实验室作为一家提供检测、鉴定、认证和研发服务的第三方检测与分析机构,在紫外老化测试领域,以其专业的技术、先进的设备、严格的测试流程和丰富的经验,为客户提供了全方位、高质量的测试服务。
