UV LED失效分析 发布时间:2018-01-30 19:23:18

谈谈UV LED失效分析案子,金鉴实验室提供“UV LED失效分析检测”服务,找出的原因有哪些:

1. 发热量大

目前UV LED的发光效率偏低,不同的波段,其出光效率不太相同,波段越低,出光效率越低,由于出光效率偏低,那其产生的热量就越大,目前就UVA来说,其出光效率也不到60%,那其40%以热量的形式被消耗了。


2.空洞率大导致的散热性差

空洞率就是用来连接两个材料(光源和基板)中间的软焊料的空洞面积与单位面积的比。对于UV LED通常为大功率芯片灯珠、焊盘面积比较大,这时高空洞率对散热的影响起主要因素,空洞率越大,热阻越大,散热效果越差。

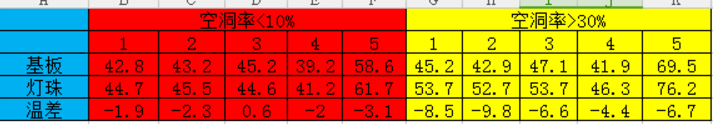

UV LED 空洞率影响比较分析—金鉴实验室

某UVLED空洞率对温度的影响比较图


3.空洞率大导致的锡膏开裂失效

空洞比过高,在冷热冲击测试的环境下,引起气泡热涨冷缩,焊锡开裂,使得灯珠可靠性降低。


LEDSMT回流焊缺陷检测——金鉴实验室


热冲击测试后PCB与LED器件失效焊点。损坏的焊点会导致开路失效状况,进而导致灯具电气性能完全失效。
