离子污染测试 发布时间:2023-10-17 09:57:34

一、什么是离子污染物?

离子污染物是指产品表面未被清洗掉的残留物质,这些物质在潮湿环境中会电离为导电离子, 例如电镀药水、助焊剂、清洗剂、人工汗液等,很容易在产品上形成离子残留。


二、为什么要控制离子污染度?

残留的离子污染物在环境变化的时候,会改变电子产品的表面绝缘阻抗,从而可以导致产品的意外失效;同时会加速线路的腐蚀,影响产品寿命。



三、离子分类



1. 六种阳离子:锂离子、钠离子、铵根离子、钾离子、镁离子、钙离子。


2. 七种阴离子:氟离子、氯离子、亚硝酸根离子、溴离子、硝酸根离子、磷酸根离子、硫酸根离子。


3. 八种弱有机酸:甲酸、乙酸、己二酸、丁二酸、苹果酸、谷氨酸、甲基磺酸、邻苯二甲酸。


四、如何测试离子污染

测试离子污染有以下多种方式可以进行检测。


1. ICP测试

ICP测试可以精确测试离子。

缺点:成本高,只限于元素离子测试,不能测试无机酸根离子和有机酸根离子;



2. SIR环境测试

SIR测试是表面绝缘电阻测试的简称,主要用于评估印制电路板、组件表面及周围相邻线路区域的表面清洁度(包括加工、制造过程的残留)对表面绝缘电阻的影响;评估产品使用物料(助焊剂、锡膏、阻焊膜等)的耐SIR能力及等级。

缺点:不能对污染的离子进行定性、定量测试。



3. 离子污染测试仪

检测潮湿空气中的离子形式出现的残留物的测试仪,分为动态测试和静态测试。

缺点:不能对污染的离子进行定性、定量测试。


4. IC测试 –离子色谱仪测试

离子色谱仪测试是一款可以精确定性、定量测试各种污染离子的检测仪器。(包括六种阳离子、七种阴离子、八种弱有机酸)

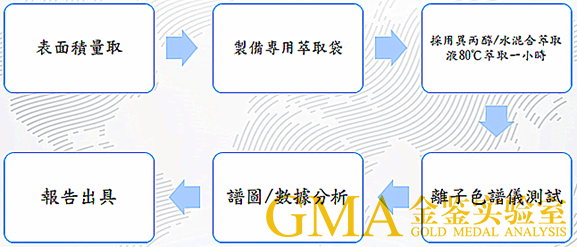

五、离子清洁度测试标准及流程图

离子清洁度测试标准:IPC-TM-650 2.3.28B,一般用单位表面积含有某种离子的质量来表征离子清洁度(μg/inch2 或μg/cm2)。




金鉴实验室分析设备齐全,其中针对离子清洁度配备了ICS 600高性能离子色谱分析仪,该设备模块化设计,灵活性极大,扩展性强,功能全面,操作简便;可对各种阴阳离子及有机酸进行定量检测。
