泄漏电流试验 发布时间:2023-07-21 16:58:45

一、金鉴服务

金鉴实验室是拥有CMA和CNAS资质的第三方检测公司,拥有专业的技术团队,深刻理解LED灯具安规标准,提供完整的灯具安规检测服务,帮助客户更好了解产品的安全性能。



二、泄漏电流的概念

泄漏电流(leakage current)也叫接触电流,是指在没有故障施加电压的情况下,电气中相互绝缘的金属零件之间,或带电零件与接地零件之间,通过其周围介质或绝缘表面所形成的电流。泄漏电流在介质中分二个途径,一是沿表面流过的称表面泄漏电流;二是沿介质内部流过的称体积泄漏电流。二者之和为介质的总泄漏电流。



三、泄漏电流试验的意义

泄漏电流是发生在电气设备或电气线路中,通过其绝缘材料的漏电的电流。在正常情况下,泄漏电流很小,但是当电气设备或线路中发生绝缘材料损坏、产品老化、电线缺陷、环境影响(如室外景观照明的晴天和雨天)等,就会导致泄漏电流过大,甚至引发安全事故。它是衡量灯具绝缘性好坏的重要标志之一,是灯具安全性能的主要指标。将泄漏电流限制在一个很小值,这对提高灯具安全性能具有重要作用。对于I类灯具可触及的金属部件或外壳应具备良好的接地线路,以作为基本绝缘以外的一种防电击保护措施。但实际使用时一些用户可能随意将I类灯具当成II类灯具使用,或是说直接将I类灯具电源输入端的接地端(GND)拔除,这样就存在一定的安全隐患。即便如此,作为灯具生产厂商有义务去避免这种情况对用户造成的危险,这就是为什么要做泄漏电流试验的目的所在。



四、依据标准

GB 7000.1-2015《灯具 第1部分:一般要求与试验》

IEC 60598-1:2020《Luminaires - Part 1: General requirements and tests》

EN 60598-1:2021+A11:2022《Luminaires - Part 1: General requirements and tests》

GB/T 12113-2003《接触电流和保护导体电流的测量方法》


五、泄漏电流试验

试验设备:泄漏电流测试仪

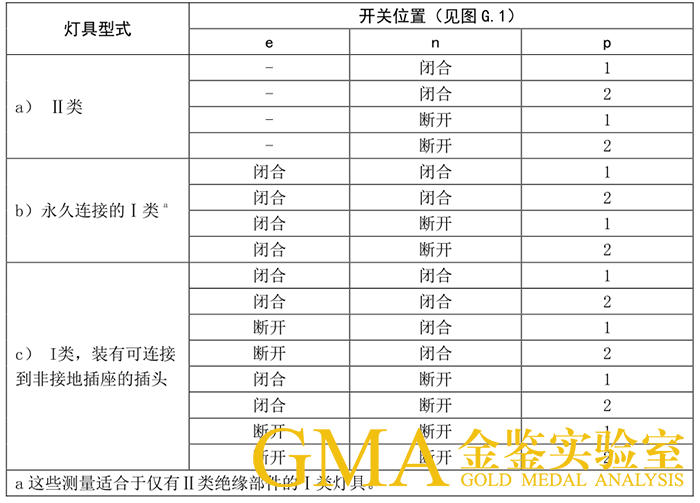

1.将灯具(泄漏电流试验只适用于I类灯具和II类灯具)接入泄漏电流测试仪后,按以下的测试顺序测量不同开关情况下的泄漏电流:

e:表示接地导体故障

n:表示中性导体故障

p:表示极性





2.测试网络的选择:

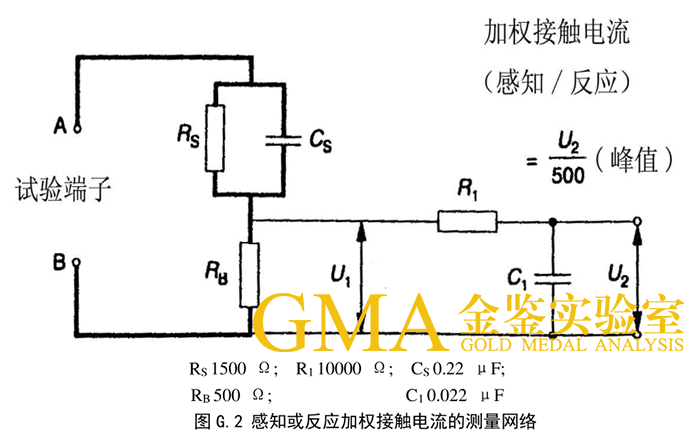

接触电流的测量,使用图G.1、图G.2和图G.3规定的电路。

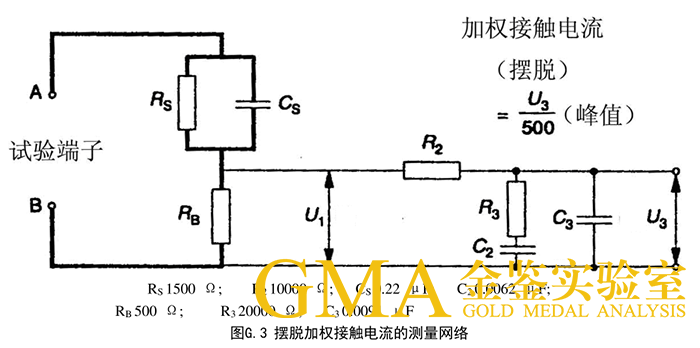

对于带有一个可连接到非接地插座插头的I类可移式灯具,使用图G.3的测量网络,而其他所有情况下使用图G.2的测量网络,要求保护导体电流的除外。
















3.结果判定:

灯具产生的泄漏电流值不应超过下表所示限值。









泄漏电流测试仪


4.设备参数

厂商:日本kikusui菊水

型号:TOS3200

输出电压:50V~250V

漏电流:DC/RMS:30μA~30mA、PEAK:50μA~90mA

3种工作模式:测试TC(接触电流)、PCC(保护导体电流)、METER(仪表)

测试电路网:内置8种,可用于测试常规电气设备仪器的接触电流
