绝缘电阻试验 发布时间:2023-07-21 14:13:41

一、金鉴服务

金鉴实验室是拥有CMA和CNAS资质的第三方检测公司,拥有专业的技术团队,深刻理解LED灯具安规标准,提供完整的灯具安规检测服务,帮助客户更好了解产品的安全性能。



二、绝缘电阻试验的基本概念

绝缘电阻试验,英文名称为:Insulation Resistance Test,简称为“IR”。绝缘电阻试验始于20世纪初,是最古老、最广泛的绝缘质量评估测试,也是灯具安规测试标准评估灯具安全性能的重要指标之一。灯具的绝缘电阻测量是使用绝缘测试仪来完成的,这是一种能稳定产生高直流电压的测试设备。测试的电压通常为DC 100V至DC 1000V,测试时可使电流流过绝缘表面,之后给出以MΩ为单位的绝缘电阻读数。绝缘电阻的测量基于欧姆定律:R=V/I。通过注入低于介电测试电压的已知直流电压,然后测量流过的电流,可以非常简单地确定电阻值。该电阻表征了两个导体之间的绝缘质量,并很好地指示了泄漏电流流动的风险。为了测量大电阻,测量电压必须远高于标准电阻测量时的电压,该电压通常在DC 100V至DC 1000V范围内,其不能用于测量电子元件的电阻,因为电子元件可能会被损坏。



三、绝缘电阻试验的意义

一般来说,灯具绝缘不可能是完美的,在灯具工作时总会有一点点电流通过,这被称为“漏电流”。绝缘性好是可以接受的,但如果绝缘性变差,漏电就会引起麻烦。而好的灯具绝缘需要对电流具有高电阻,并且需要能够长时间保持高电阻。因此绝缘电阻试验对于灯具安全性能评估来说是必要的测试。



四、依据标准

GB 7000.1-2015《灯具 第1部分:一般要求与试验》

IEC 60598-1:2020《Luminaires - Part 1: General requirements and tests》

EN 60598-1:2021+A11:2022《Luminaires - Part 1: General requirements and tests》


五、绝缘电阻试验

试验设备:绝缘电阻测试仪

试验电压:对于灯具安全特低压SELV或保护特低压PELV部件的绝缘,测量使用的直流电压为100V,其他部件的绝缘,测量使用的直流电压为500V。

试验时长:施加试验电压1min后,读取绝缘电阻数值。

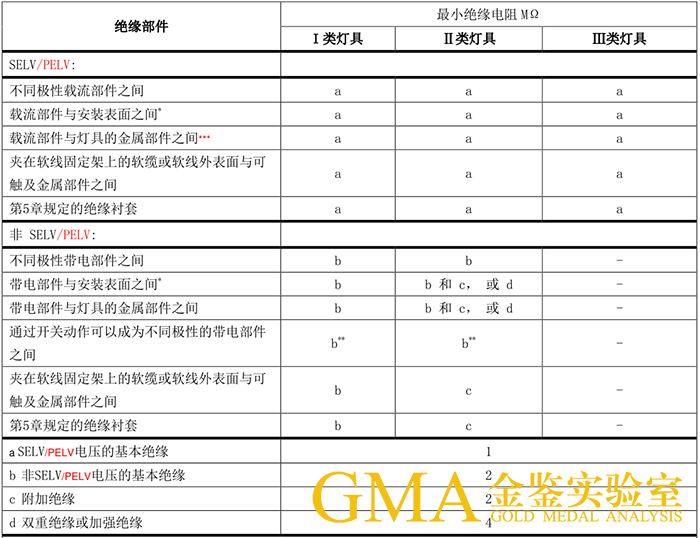

试验判定:依据标准要求,灯具各部件间的绝缘电阻不应低于下表规定的数值。









绝缘电阻测试仪


设备参数

输出电压设定范围:DC (25~1000)V

电阻测量范围:(0.01~5000)MΩ

时间控制:(0.5~999)s
