二、阻燃等级的概念

阻燃等级测试是一种用于评估材料抵抗火焰蔓延的能力的测试方法，常用标准为UL94、IEC 60695-11-10、GB/T 5169.16。在标准UL94《Test for Flammability of Plastic Materials for Parts in Devices and Appliances》中，根据测试的严格程度和适用对象的不同，阻燃等级可分为HB，V-2，V-1，V-0，5VA，5VB，VTM-0，VTM-1，VTM-2，HBF，HF1，HF2等12个等级。

2.1本实验室可提供服务的阻燃等级：HB，V-2，V-1，V-0

HB，V-2，V-1，V-0等4个阻燃等级严格程度由低到高递增，属于试验火焰50W（20mm火焰高度）水平垂直燃烧测试的阻燃分级，适用于大部分常见塑料材料。

一般的阻燃等级常用V-0到V-2，而V-0阻燃性性能较好的。

上述4个阻燃等级的定义如下

HB：Horizontal Burning（水平燃烧）

HB等级表示材料能慢慢燃烧但不能自熄，是UL94中的最低等级，经常是用垂直方向V-0、V-1或V-2方式行不通时才采用这种方法。

V-2：Vertical Burning（垂直燃烧）- 2级

V-2等级表示材料在垂直方向上进行两次10秒的燃烧测试，火源移除后，材料的燃烧时间不超过30秒，可以引燃30cm下方的药棉，但火焰不得蔓延到标记线以上。

V-1：Vertical Burning（垂直燃烧）- 1级

V-1等级表示材料在垂直方向上进行两次10秒的燃烧测试，火源移除后，材料的燃烧时间不超过30秒，并且火焰不得蔓延到标记线以上，不可引燃30cm下方的药棉。

V-0：Vertical Burning（垂直燃烧）- 0级

V-0等级表示材料在垂直方向上进行两次10秒的燃烧测试，火源移除后，材料的燃烧时间不超过10秒，并且火焰不得蔓延到标记线以上，不可引燃30cm下方的药棉。

2.2其他阻燃等级介绍

5VA和5VB属于试验火焰500W（125mm火焰高度）垂直燃烧测试的阻燃分级。

5VA：Vertical Burning（垂直燃烧）- 5VA级。

5VA等级是美国UL 94标准中的一个等级，表示材料在垂直方向上进行燃烧测试，火源移除后，材料的燃烧时间不超过60秒，并且火焰不得蔓延到标记线以上，以及材料的滴落燃烧时间不超过60秒。

5VB：Vertical Burning（垂直燃烧）- 5VB级。

5VB等级是美国UL 94标准中的一个等级，表示材料在垂直方向上进行燃烧测试，火源移除后，材料的燃烧时间不超过60秒，并且火焰不得蔓延到标记线以上，以及材料的滴落燃烧时间不超过60秒。

VTM-0，VTM-1，VTM-2为薄质材料（厚度＜0.025mm）的垂直燃烧测试分级（20mm火焰高度），适用于塑料薄膜。

VTM-0：Vertical Tray Burning（垂直托盘燃烧）- 0级。

VTM-0等级表示材料在垂直托盘上进行燃烧测试，火源移除后，材料的燃烧时间不超过10秒，并且火焰不得蔓延到标记线以上。

VTM-1：Vertical Tray Burning（垂直托盘燃烧）- 1级。

VTM-1等级表示材料在垂直托盘上进行燃烧测试，火源移除后，材料的燃烧时间不超过30秒，并且火焰不得蔓延到标记线以上。

VTM-2：Vertical Tray Burning（垂直托盘燃烧）- 2级。

VTM-2等级表示材料在垂直托盘上进行燃烧测试，火源移除后，材料的燃烧时间不超过30秒，并且火焰不得蔓延到标记线以上。

HBF，HF1，HF2为发泡材料水平燃烧测试分级（38mm火焰高度），适用于发泡材料。

HBF：Horizontal Burning Foamed Material（水平燃烧泡沫材料）。

HBF等级表示泡沫材料在水平方向上进行燃烧测试，燃烧速度不超过40mm/min，且火焰应在125mm标记线前熄灭。

HF-1：Horizontal Burning（水平燃烧）- 1级。

HF-1等级表示材料在水平方向上进行燃烧测试，火源移除后，材料的燃烧时间不超过5秒，并且火焰不得蔓延到标记线以上。

HF-2：Horizontal Burning（水平燃烧）- 2级。

HF-2等级表示材料在水平方向上进行燃烧测试，火源移除后，材料的燃烧时间不超过10秒，并且火焰不得蔓延到标记线以上。

三、阻燃等级测试的目的

阻燃等级测试的目的包括

3.1评估材料的燃烧性能：通过测试，可以确定材料在火灾情况下的燃烧速度、火焰蔓延性以及火势扩散的程度。这有助于确定材料的安全性和可靠性，以及其在防火应用中的适用性。

3.2确定材料的阻燃能力：测试可以确定材料的阻燃性能，即材料在受到火源时能够抑制火势蔓延的能力。这对于防止火灾的扩大和减少火灾造成的损失至关重要。

3.3指导材料的选择和使用：通过测试，可以对不同材料的阻燃性能进行比较和评估，以指导材料的选择和使用。这有助于在建筑、交通工具、电子设备等领域中选择合适的材料，以提高火灾安全性。

3.4符合法规和标准要求：阻燃等级测试通常是根据国家或行业的法规和标准进行的。通过测试，可以确定材料是否符合相应的法规和标准要求，以确保其在特定应用中的合规性和安全性。

综上所述，阻燃等级测试的目的是通过评估材料的燃烧性能和阻燃能力，为选择合适的材料、提高火灾安全性以及符合法规和标准要求提供重要依据。

四、依据标准

UL94《Test for Flammability of Plastic Materials for Parts in Devices and Appliances》；

IEC 60695-11-10:2013《Fire hazard testing - Part 11-10: Test flames - 50 W horizontal and vertical flame test methods》；

GB/T 5169.16-2017《电工电子产品着火危险试验 第16部分：试验火焰 50W水平与垂直火焰试验方法》

五、HB，V-2，V-1，V-0的测试方法

5.1水平燃烧：HB

5.1.1样品要求

片状：切割、熔铸、挤塑等方式均可，边沿光滑、表面干净、密度均匀

尺寸：长x宽=125±5mmx13±0.5mm，需要提供测试的最小厚度样品和3mm厚度样品，若样品的最小厚度大于3mm或者最大厚度小于3mm，则可以不用提供3mm样品；样品最大厚度不超过13mm，最大宽度不超过13.5mm，角半径不大于1.3mm。

系列：若颜色、密度等有多种型号，则需提供相应的有代表性的样品

数量：样品最少2套、每套3件样品

5.1.2测试程序

划线：25±1mm，100±1mm。

夹持：夹住靠近100mm处的样品尾端，长度方向保持水平，宽度方向与水平面成45°±2°，丝网固定在样品下面100±1mm处。

燃具：甲烷流量105ml/min，背压力10mm水柱。

火焰：焰高20±1mm。

燃烧：焰炉倾斜45°，置入火焰6mm深处，30±1秒或者燃烧至25mm处时移走焰炉。

计时：火焰燃烧至25±1mm处时开始计时，计下停燃烧时所用的时间和燃烧过的长度。

计算：V=60L/t，V是燃烧速度（mm/min），L是燃烧过的长度（mm），t是燃烧时间（s）。

5.1.3试验记录

火焰是否燃烧至25±1mm或100±1mm处。

火焰燃烧至25±1mm和100±1mm之间，记录燃烧过的长度（L）和燃烧此长度所用的时间（t）。

若火焰燃烧通过了100±1mm，则记录从25±1mm处到100±1mm处所用的时间。

计算所得出的燃烧速度。

5.1.4阻燃等级HB的评定

跨度75mm上厚度3~13mm的样品，燃烧速度≤40mm/min。

跨度75mm上厚度＜3mm的样品，燃烧速度≤75mm/min。

在100mm之前停止燃烧。

结果符合上述条件的样品则为HB级。

5.2垂直燃烧：V-2，V-1，V-0

5.2.1.样品要求

片状：切割、熔铸、挤塑等方式均可，边沿光滑、表面干净、密度均匀。

尺寸：长x宽=125±5mmx13.0±0.5mm，需要提供测试的最小厚度样品和最大厚度样品；样品最大厚度不超过13mm，如果最小厚度样品和最大厚度样品测试得出的结果不一致，则还需提供中间尺寸的样品，中间尺寸厚度跨度不超过3.2mm；角半径不大于1.3mm。

系列：若颜色、密度等有多种型号，则需提供相应的有代表性的样品。

数量：样品最少2套、每套5件样品。

5.2.2样品预处理

状态调节：样品在23±2℃、50±5%RH环境下调节48h，在调节状态下取出后，应在30min内完成测试。

在烘箱中的调节方法：在70±1℃烘箱调节至少168h±2h后，置入干燥器中，室温下冷却至少4h，在调节状态下取出后，应在30min内完成测试。

5.2.3测试程序

夹持：从样品上端夹入6mm，长度方向朝下，样品下端离预置棉花层上表面保持300±10距离，100%纯度的棉花，重量0.08g，尺寸50mmx50mm，最大厚度不超过6mm。

燃具：甲烷流量105ml/min，背压力10mm水柱。

火焰：焰高20±1mm。

燃烧：火焰中心置于样品下边沿中点处，燃具顶部到样品下端距离为10±1mm，维持10±0.5秒，如果燃烧过程中样品出现形状和位置的变化，燃具要随之调整，若测试过程中有熔融物滴落，可将燃具倾斜至45°，燃烧10±0.5s后以300mm/min的速度移开燃具至少150mm，同时开始记录余焰时间t1，余焰停止时立刻再次燃烧10±0.5s，移开后记录余焰时间t2和余燃时间t3。

说明：余焰和余燃的判别可以用小片棉花接触，能点燃则为余焰，如果点燃后火焰熄灭，则忽略该样品，用另外的样品进行测试，若是因为样品发出的气体将火焰熄灭，则应立即点燃燃具继续燃烧，直到燃烧时间达到10±0.5s时停止并移开燃具。

试验记录：

第一次余焰时间t1；

第二次余焰时间t2；

第三次余燃时间t3；

样品是否燃尽；

试验过程中滴落的微粒是否点燃棉花。

5.2.4阻燃等级V-2，V-1，V-0的评定

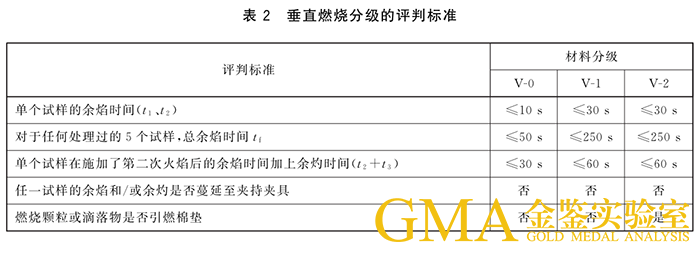

测试完成后，依据下表对样品的阻燃等级进行评判。

水平垂直燃烧试验机

六、设备技术参数

箱体尺寸：长1000mmX宽650mmX高1150mm；

箱体容积：0.5立方米；

喷灯及气体控制：燃烧器角度可0°、20°、45°便捷调节，筒长100mm±10mm、内径9.5mm±0.3mm，符合GB5169.16水平垂直喷灯要求；

精确控制火焰高度20mm±2mm，火焰可调；

电源：电压220V，50/60Hz。
