PCB印刷电路板
PCB印刷电路板

PCB电路板切片分析 发布时间:2014-02-03

目的:
电路板品质的好坏、问题的发生与解决、制程改进的评估,在都需要切片做为客观检查、研究与判断的根据。切片质量的好坏,对结果的判定影响很大。


切片分析主要用于检查PCB内部走线厚度、层数,通孔孔径大小,通孔质量观察,用于检查PCBA焊点内部空洞,界面结合状况,润湿质量评价等等。切片分析是进行PCB/PCBA失效分析的重要技术,切片质量将直接影响失效部位确认的准确性。

切片步骤:

取 样(Samplc culling)→封 胶(Resin Encapsulation)→研磨(Crinding)→抛 光(Poish)→微 蚀(Microetch)→观察(Inspect)

依据标准:

制样:IPC TM 650 2.1.1,评判:IPC A 600, IPC A 610

典型图片:


焊点切片


链接:


链接一:通孔焊接切片分析
通孔焊接切片分析典型图片


通孔焊接切片分析


链接二:表面贴装焊接切片分析

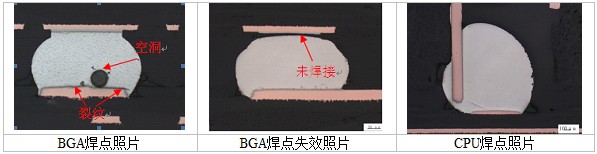

 实例1:BGA焊点切片观察空洞、裂纹及未焊接现象


焊接切片分析

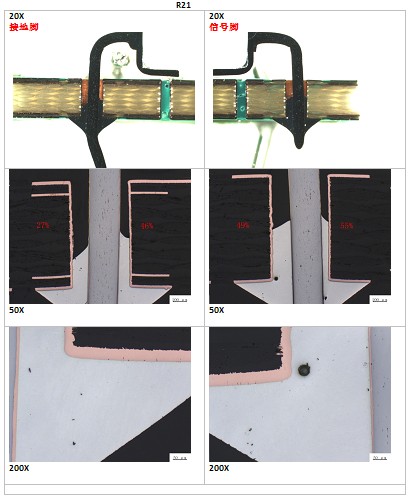

实例2:PTH/芯片引脚上锡量检查实例2:PTH/芯片引脚上锡量检查


焊接切片分析

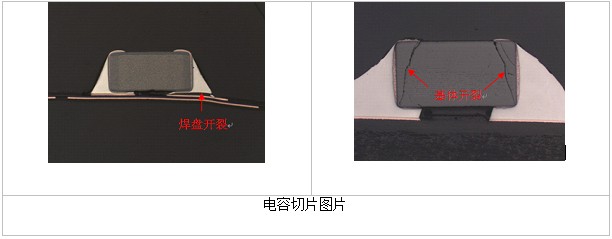

 实例3:电容失效切片观察


电容失效切片观察


链接三:PCB产品切片分析

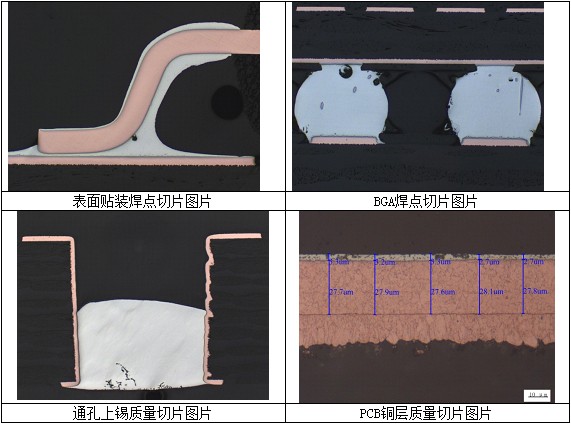

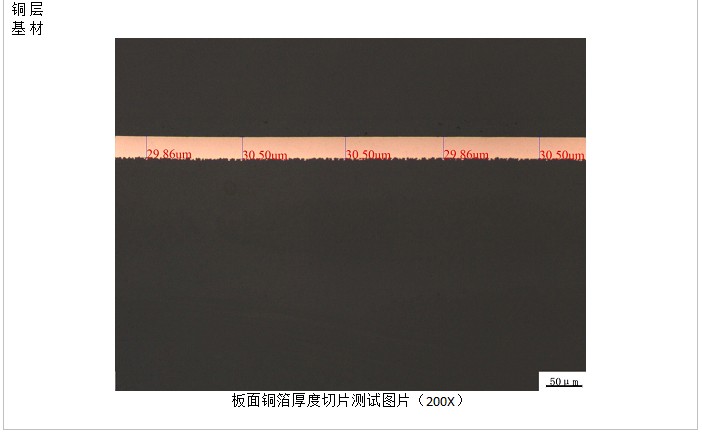

典型图片


PCB产品切片分析

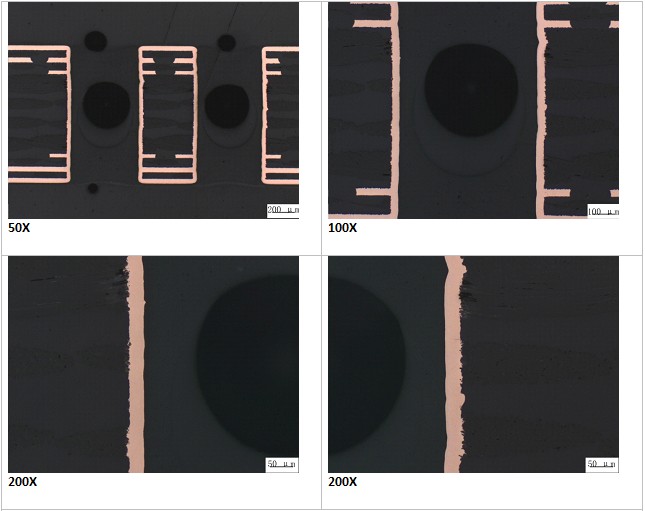

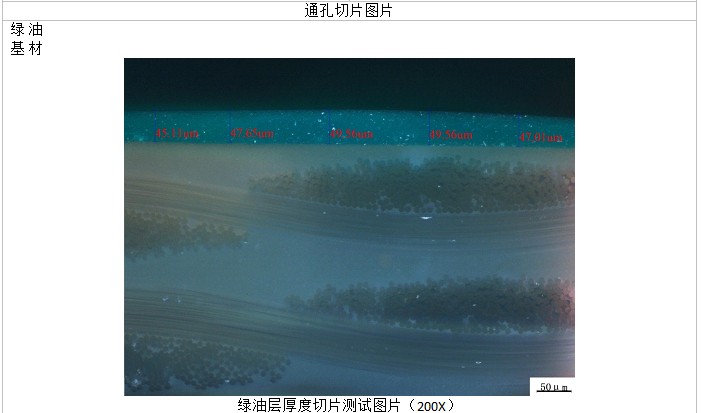

通孔切片图片

通孔切片图片

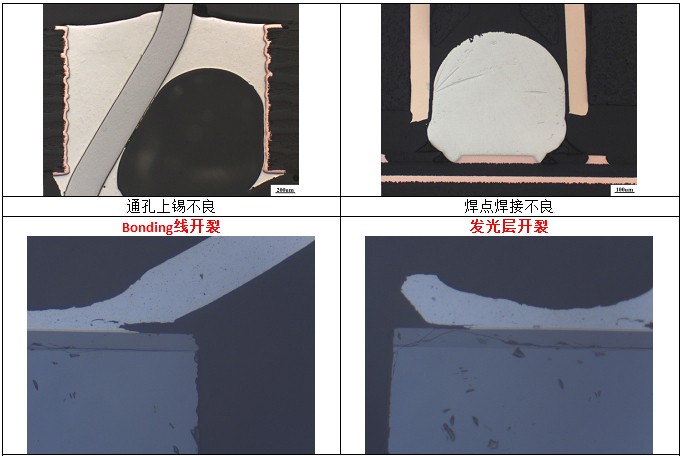

链接四:PCB/PCBA失效分析切片方法
典型图片:

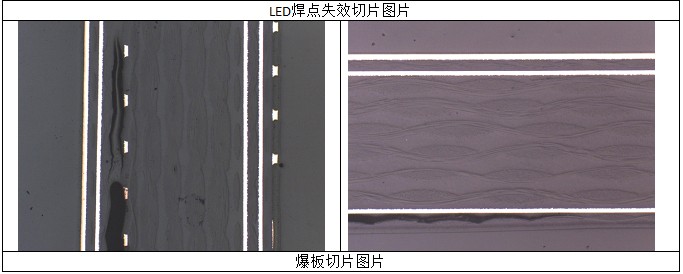

LED焊点失效切片
爆板切片
