【粉末材料】LED荧光粉的检测 发布时间:2014-03-17

荧光粉是白光LED封装中最核心的部分,一般荧光粉的好坏决定了成品的发光效率和发光颜色。


检测项目:

 (1)荧光粉形貌观察(SEM)
 (2)荧光粉直径的测量(SEM)
 (3)荧光粉颗粒度分布测量(激光粒度分布仪)
 (4)荧光粉成分检测(EDX)

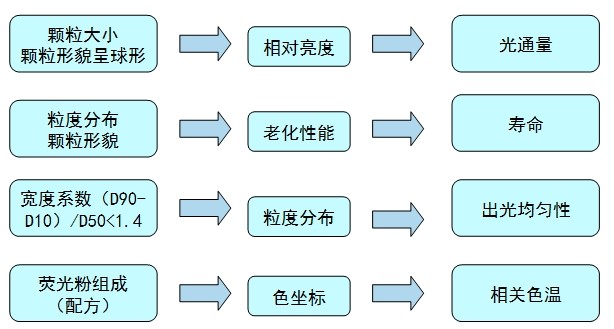

荧光粉参数与LED性能的关系

荧光粉参数与LED性能的关系



1.荧光粉颗粒的表面形貌如存在缺陷,也降低其老化性能,进而影响LED的使用寿命。好的荧光粉的形貌应呈球形,有利于提高发光效率。
2.荧光粉的颗粒大小影响其发光亮度,一般来说,大颗粒获得的亮度高。

3.荧光粉粒度分布会显著影响白光LED封装落Bin,从而影响白光LED封装成品率。如粒度分布越宽,宽度系数(D90-D10)/D50也就越大,导致封装落Bin率降低,同时使LED出光均匀性受到一定影响。
4.荧光粉的组成影响LED的色温。


检测项目1. 荧光粉形貌观察 (SEM)

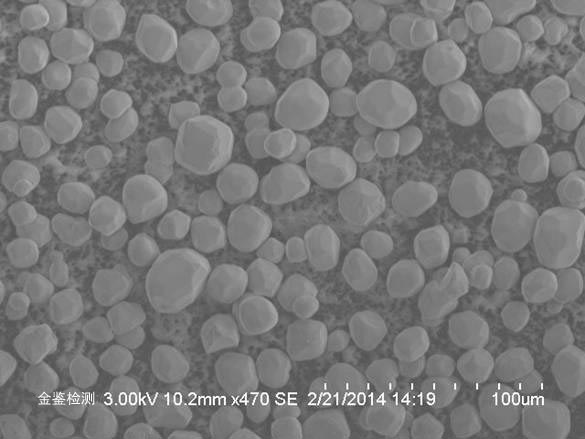

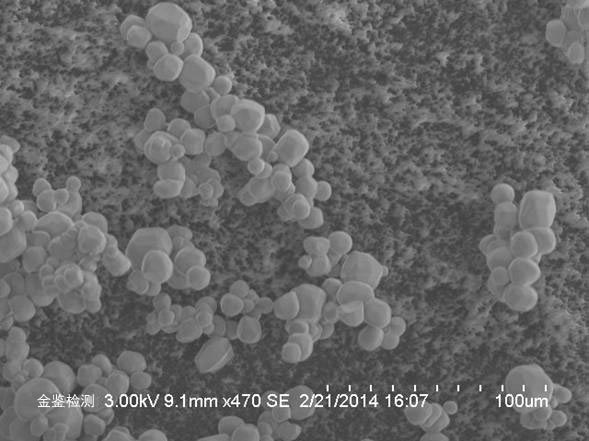

荧光粉形貌观察 (扫描电镜SEM)  荧光粉形貌观察 (扫描电镜SEM)  荧光粉形貌观察 (扫描电镜SEM)

                         (a)                                   (b)                                   (c)


三种不同厂家的YAG粉的SEM图,从图中可以看出,样品(a)的颗粒基本上近似于球形,表面光滑,基本无破碎的痕迹,而样品(b)则呈不规则的形状,表面粗糙,有明显的破碎的痕迹,样品(c)有很强的团聚现象,分散性差。


检测项目2. 荧光粉直径的测量(SEM)

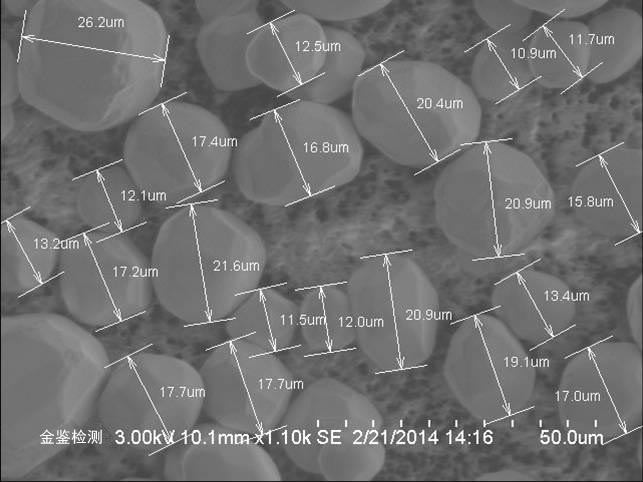

荧光粉直径的测量(扫描电镜SEM)


 检测项目3. 荧光粉颗粒度分布测量 (激光粒度分布仪)



荧光粉颗粒度分布测量 (激光粒度分布仪)



检测项目4. 荧光粉成分的检测(EDX)

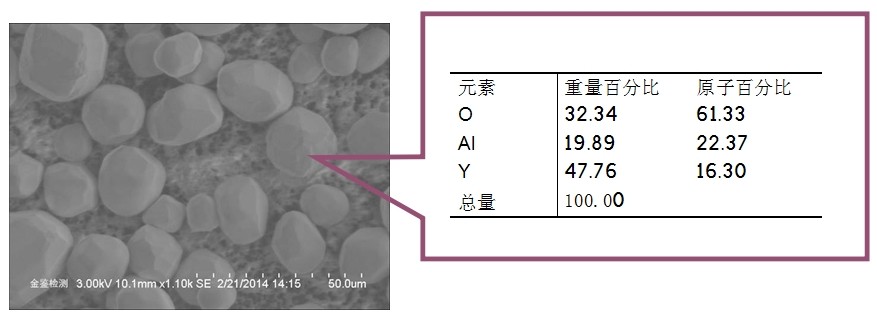

荧光粉成分的检测(能谱分析EDX)
