支架式COB光源金线断裂解析报告 发布时间:2014-01-21

样品名称:支架式COB光源
样品规格:/
委托单位:XXXX有限公司

检 测 报 告

委托单位

XXXX有限公司

地址

XXXX

联系人

XXX

联系电话

XXXX

收样日期

2013-12-25

检测日期

2013-12-25

样品名称

支架式COB光源

型号规格

/

检测要求

用X-ray观察失效样品的内部结构

环境温度

25oC

环境湿度

55% RH

结论:检测结果见检测报告图2到图8



1、样品描述

受客户委托,对失效样品的内部结构进行X-ray观察,样品外观如图1所示。

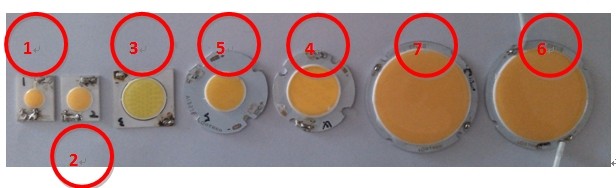

支架式COB光源外观图
图1 支架式COB光源外观图


2、测试方法
依据GB/T 19943-2005 无损检测金属材料X和伽玛射线照相检测基本规则,用X-Ray检测仪观察支架式COB光源样品的内部结构。

3、测试结果
检测结果见图2到图8。

失效样品的内部结构情况(X射线透视机)

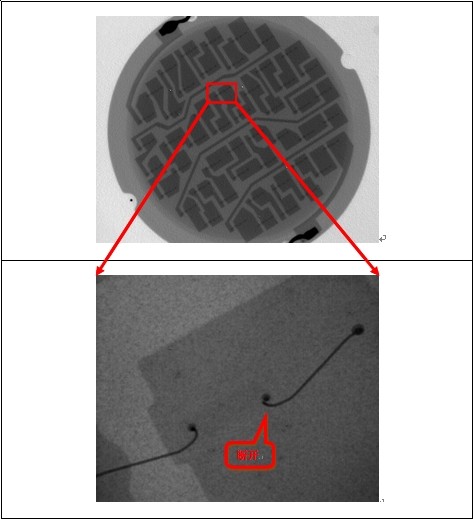

图2失效样品1的内部结构情况(X射线透视机)


失效样品的内部结构情况(X射线透视机)

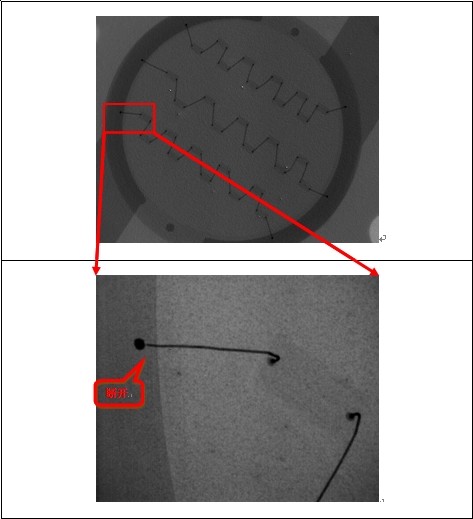

图3失效样品2的内部结构情况(X射线透视机)

 失效样品的内部结构情况(X射线透视机)

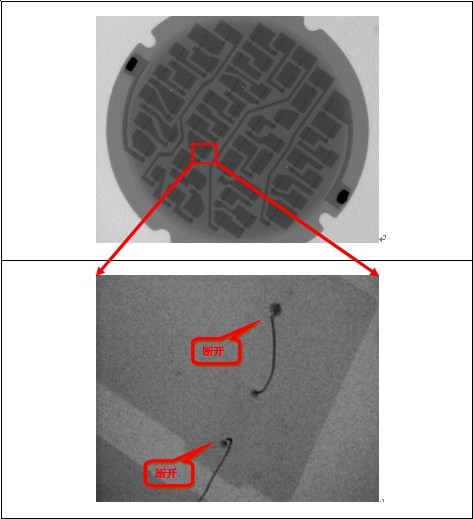

图4失效样品3的内部结构情况(X射线透视机)

失效样品的内部结构情况(X射线透视机)

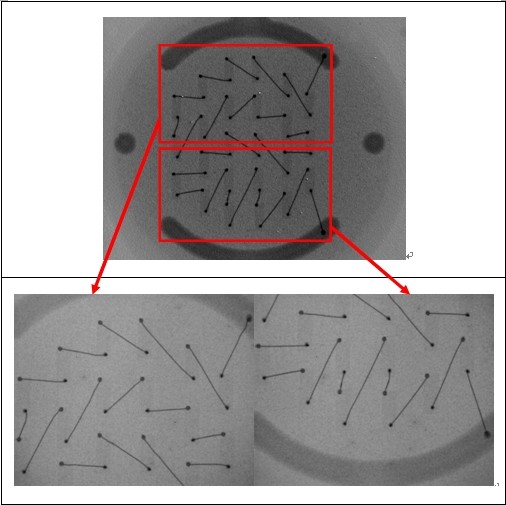

图5失效样品4的内部结构情况(X射线透视机)

失效样品的内部结构情况(X射线透视机)

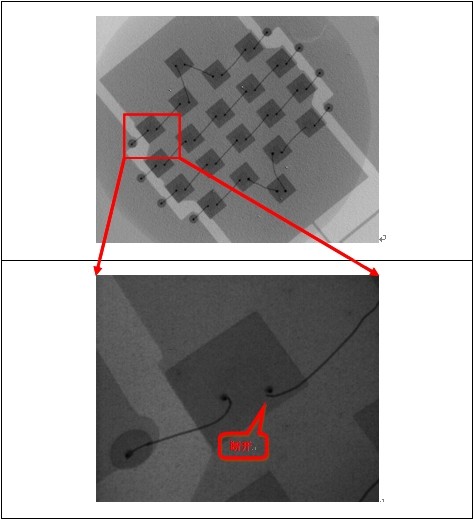

图6 失效样品5的内部结构情况(X射线透视机)

失效样品的内部结构情况(X射线透视机)

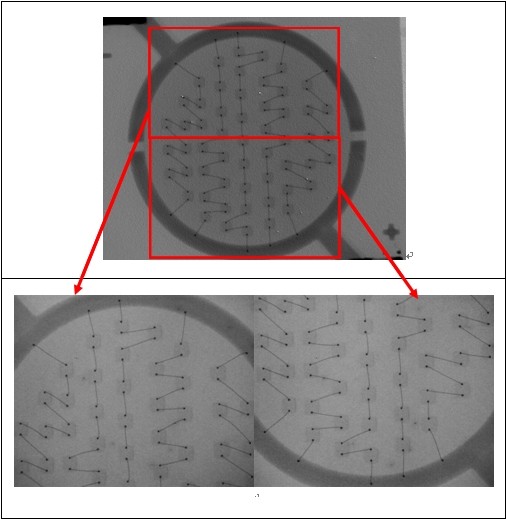

图7失效样品6的内部结构情况(X射线透视)

失效样品的内部结构情况(X射线透视机)

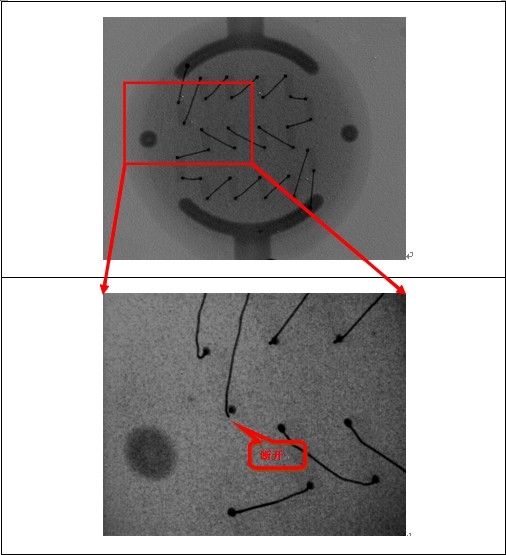

图8 失效样品7的内部结构情况(X射线透视机)
