贴片电阻开路失效 发布时间:2016-03-16

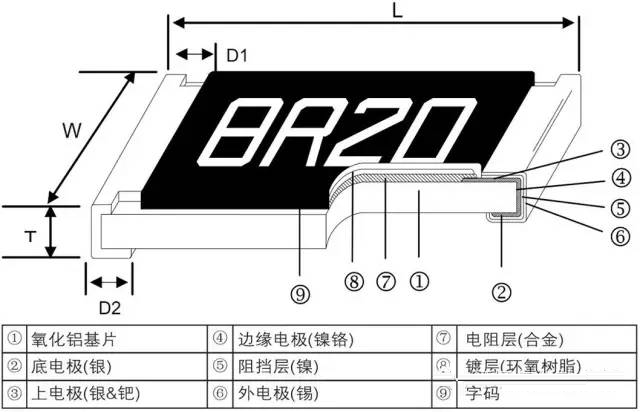

下图为贴片电阻结构图:


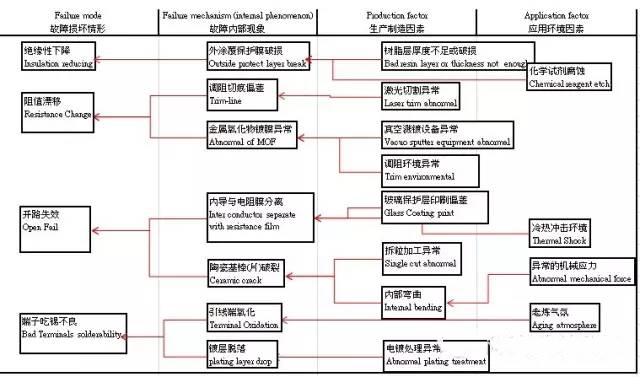

失效背景:电阻开路

问题分析:从失效样品图片来看,电阻本体没有电应力和结构损伤。如果没有电应力和结构损伤,一般是由于电极开路造成的失效,确定好失效模式和机理就可以针对性进行DPA分析,下面会选择性提供一些图片分享。


电极开路失效机理解析:

一般由于内电极没有镀上镍,在过炉的时候,由于内电极没有镀上镍不耐焊被“吃掉”,形成开路导通,导致电阻器开路失效。

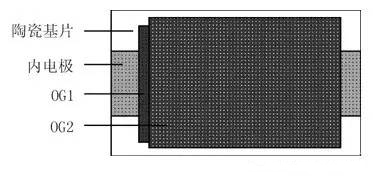

为什么没有镀上镍,原因有很多种,比如:电阻器在中性镀镍时由于玻璃阻隔,露在二次保护玻璃外被一次保护玻璃覆盖下的一小边内电极没有镀上镍,但在酸性镀锡时却由于一次保护玻璃被酸腐蚀掉,从而镀上了一层薄薄的锡。

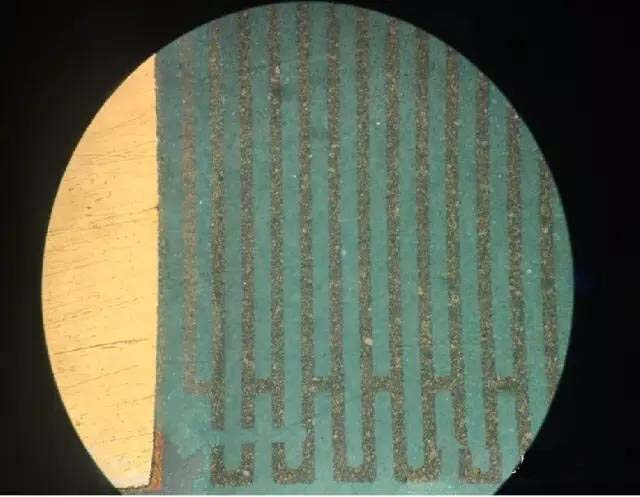

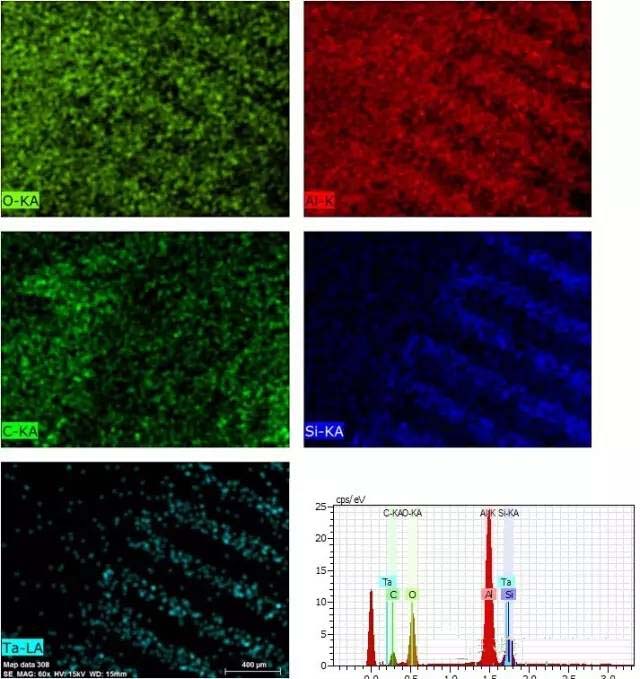

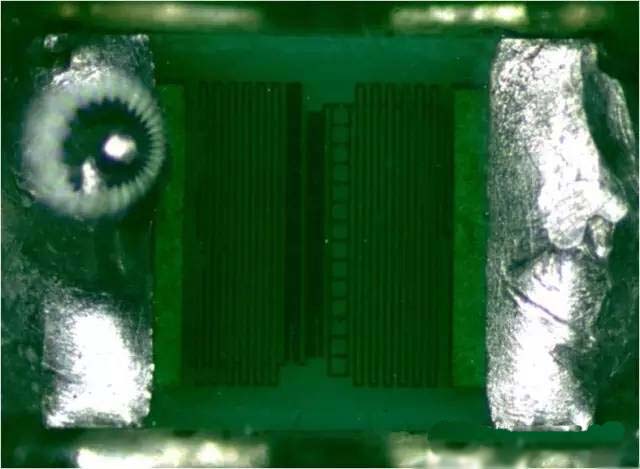

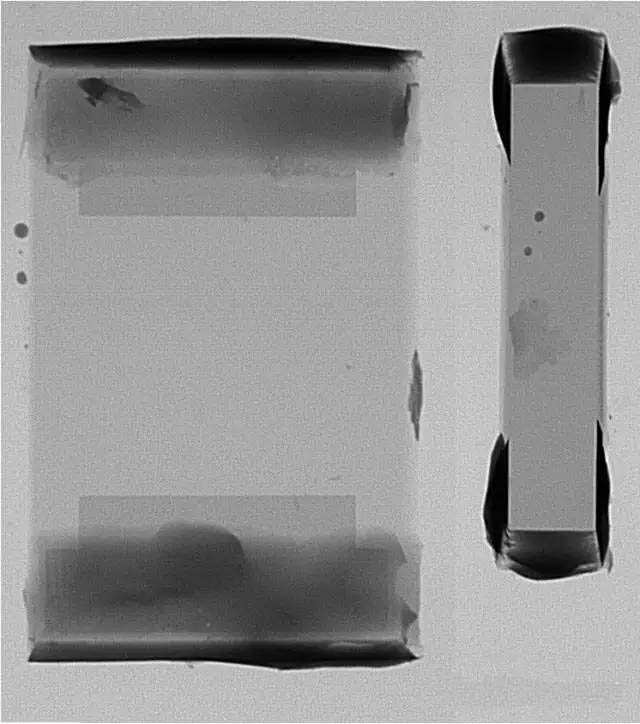

电阻失效图片:







片式电阻选用建议:

1、片式电阻在工作超过70℃的情况下会因电阻温度系数的影响出现降額。选择中应考虑电阻的使用温度。

2、片式电阻因内电极体积的关系,额定电流部分一般在5A范围,不能适应于大功率电路。

3、对于片式电阻而言,封装尺寸越小,应用的风险越大。公式表明尺寸越小散热性越差,温升越明显。同时绝缘性能及生产工艺的要求均正比提高。厂端成本也随之提高。若非特殊要求,尽量采用大尺寸规格。

4、片式电阻需要考虑瞬间Pulse对其的影响,在电路设计之初需要经由计算器Pulse功耗特性,若Pulse功耗过大,将会导致零件烧毁及对下游电路EOS。


片式电阻将金属粉和玻璃铀粉混合,采用丝网印刷法印在基板上。电阻体是高可靠的钌系列玻璃铀材料经过高温烧结而成,电极采用银钯合金浆料。体积小,精度高,稳定性好,由于其为片状组件,所以高频性能好。由于这类电阻体积小、品种多、成本低,已成为目前及未来电阻器产品之发展主流。
