PCB印刷电路板
PCB印刷电路板

PCB微切片分析 发布时间:2014-07-14

微切片(Microsectioning)技术在PCB和SMT行业的应用十分广泛,它能够有效监控产品的内在品质,找出问题的真相,协助问题的解决。适用于PCB板品质检测和制程改善,电子元器件结构剖析,PCBA焊接可靠性评定,焊点上锡形态及缺陷检测等。


使用仪器:精密切割机,镶样系统,真空箱,研磨及抛光机,金相显微镜,电子显微镜等。



PCB微切片分析



常规检验项目及标准:IPC-TM650-2.1.1/2.25 IPC-A-610D

典型图片:

BGA

PCB微切片分析


PCB微切片分析

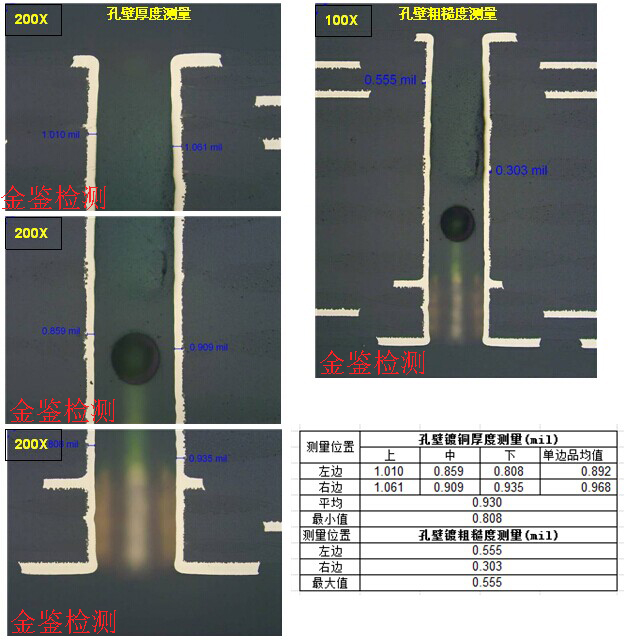

裸板通孔

PCB微切片分析


上锡后通孔

PCB微切片分析  PCB微切片分析


PCB微切片分析


PCB微切片分析


PCB微切片分析


PCB微切片分析


PCB微切片分析

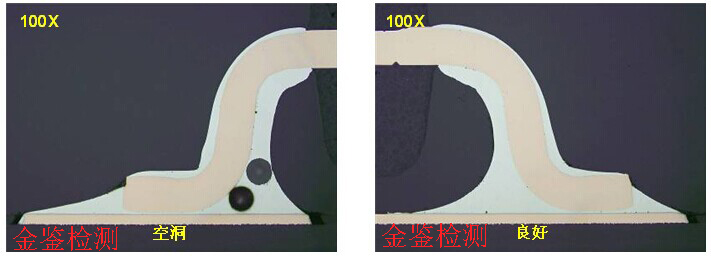

元器件焊点

PCB微切片分析


PCB微切片分析


IMC厚度测量

PCB微切片分析


电容

PCB微切片分析


PCB微切片分析
