带你一文了解扫描透射电子显微镜 发布时间：2025-04-07 15:41:16
扫描透射电子显微镜（STEM）
扫描透射电子显微镜（STEM）是一种融合了透射电子显微镜（TEM）和扫描电子显微镜（SEM）部分特点的先进显微技术。金鉴实验室作为行业领先的检测机构，拥有专业设备，能够为客户提供高精度的材料微观结构分析服务。
它借助电子束在样品表面进行扫描，利用电子穿透样品来实现成像。该技术对操作环境和设备要求较高，需要维持极高真空度，其电子学系统也比TEM和SEM更为复杂，这使得STEM在硬件配置和操作维护方面都面临一定挑战，但同时也为其提供了独特的性能优势。
扫描透射电镜的原理

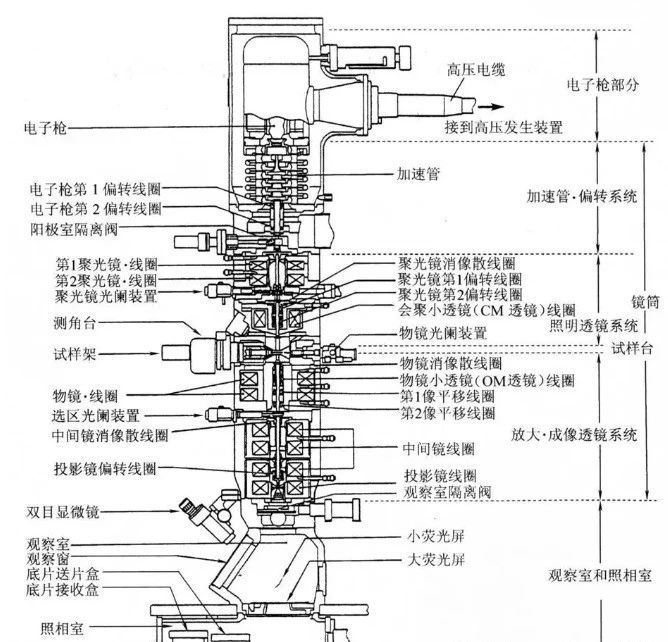

扫描透射电子显微镜通过高能电子束与样品相互作用来获取材料微观结构信息。其核心是电子光学系统，利用电磁透镜将电子束聚焦至纳米甚至原子尺度，对样品表面进行扫描。当电子束穿透样品时，会与样品中的原子产生多种相互作用，产生透射电子、散射电子、特征X射线等信号，这些信号被探测器接收并转化为图像或光谱信息，从而揭示样品的微观结构和化学成分。
STEM的主要成像模式包括明场像（BF-STEM）、暗场像（DF-STEM）和高角环形暗场像（HAADF-STEM）。金鉴实验室可以为客户提供各类成像模式的专业服务。
明场像主要用于呈现样品的整体形貌和厚度变化情况；暗场像则对晶体的取向和缺陷较为敏感，能够帮助研究者更好地了解晶体内部结构特点；HAADF-STEM，即Z-衬度成像，可提供原子级分辨率的图像，尤其在重元素分析方面具有显著优势。
此外，STEM还可与能谱仪（EDS）和电子能量损失谱仪（EELS）等设备结合，金鉴实验室能够实现对材料化学成分和电子结构的全面分析，完成多尺度、多维度的材料表征工作，为客户提供更为详尽的材料性能数据。
扫描透射电镜在材料科学中的应用
在纳米材料表征领域，STEM凭借其高空间分辨率展现出巨大价值。金鉴实验室的STEM技术能够让研究者清晰地观察纳米颗粒的形貌、尺寸和分布情况，分析纳米线的生长方向和界面结构，以及研究二维材料的层数和缺陷等细节。这些信息对于深入了解纳米材料的性能和优化其制备工艺至关重要。

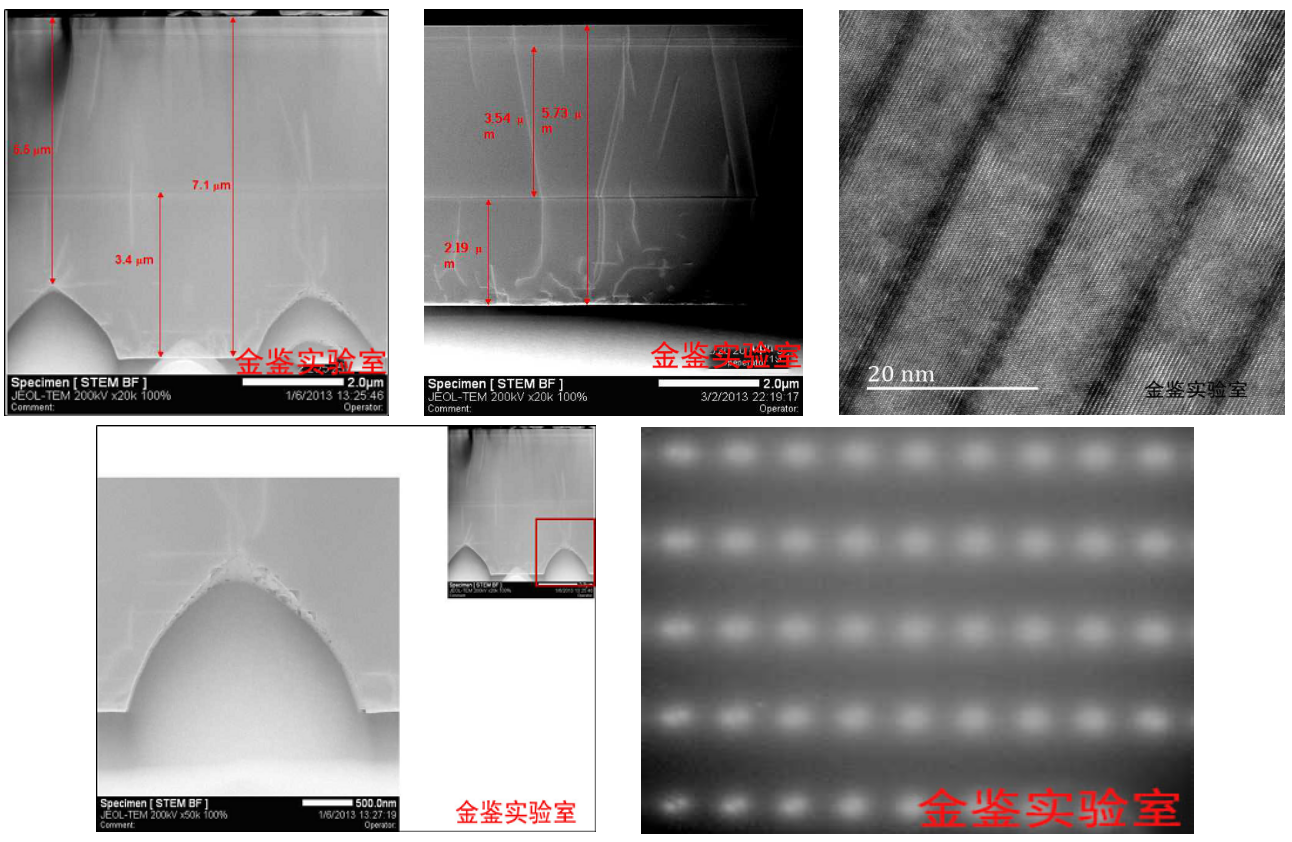

FIB+HRTEM+EELS 纳米线截面观察及能谱分析
在界面与表面分析方面，STEM同样表现出色。它能够清晰地揭示异质界面的原子排列和化学组成情况，为研究人员理解界面效应以及设计新型异质结构提供了关键信息。通过对界面原子级别的观察和分析，可以更好地把握材料在实际应用中的性能表现，为材料的进一步改进和创新提供理论依据。
在缺陷与位错研究中，STEM的高分辨成像能力和对晶体结构的高度敏感性使其成为理想的研究工具。借助STEM，研究者可以直观地观察位错、层错、晶界等缺陷的原子结构，深入分析其形成机制以及对材料性能产生的影响。这对于优化材料的性能和开发新型高性能材料具有重要的指导意义。
结论
扫描透射电子显微镜作为现代材料科学研究的重要工具，在纳米材料表征、界面分析、缺陷研究等多个关键领域发挥着不可或缺的作用。金鉴实验室凭借其先进的STEM技术和专业的团队，能够为客户提供高质量的材料分析服务。随着原子分辨率成像、原位表征和三维重构等技术的不断发展，STEM为材料科学家提供了前所未有的微观世界观察能力。
