IGBT驱动光耦：功率转换的控制枢纽 发布时间：2025-02-18 14:23:38
IGBT在电力电子中的关键作用
在当今的电力电子技术中，绝缘栅双极晶体管（IGBT）已成为不可或缺的核心组件。这种器件以其出色的性能，在变频器、电动汽车、可再生能源系统等高功率应用中发挥着关键作用。IGBT融合了MOSFET的高输入阻抗特性和BJT的高电流承载能力，使其在功率控制领域脱颖而出。金鉴实验室作为一家专注于光电半导体失效分析的科研检测机构，致力于为客户提供高质量的IGBT性能测试，确保其在变频器、电动汽车、可再生能源系统等高功率应用中的可靠性。
IGBT驱动光耦的原理

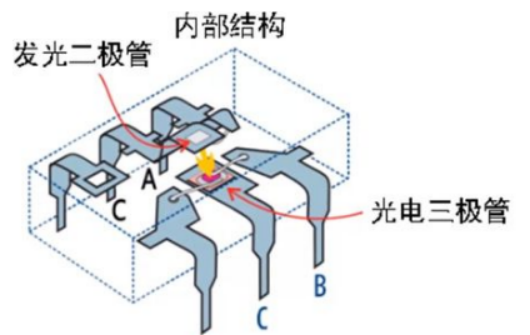

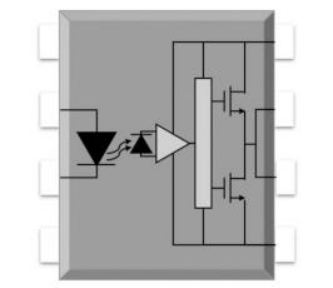

IGBT驱动光耦是一种基于光信号实现输入与输出电气隔离的半导体器件。它由发光二极管（LED）和光电晶体管或光电三极管组成。当LED被施加电流并发光时，光信号被光电接收器接收，导致其导通，进而驱动IGBT。这种光信号传递机制不仅实现了控制信号与高功率电路之间的隔离，还保护了控制电路免受高电压和高电流的影响。
驱动IGBT的必要性
正确驱动IGBT对于功率电子系统的性能和可靠性至关重要。这不仅涉及到准确无误地控制IGBT的开关，还包括保护IGBT不受过流、短路、过热等异常条件的损害。IGBT驱动光耦的设计提供了足够的驱动电流，快速充放电IGBT的门极电容，实现IGBT的迅速开关，同时监控IGBT的工作状态，提供必要的保护。金鉴实验室的专业团队将为客户提供详细的测试报告，确保IGBT在实际应用中的安全性和稳定性，帮助客户降低风险。
IGBT驱动光耦的优势分析
1.工作电流和功率需求
选择合适的IGBT驱动光耦时，首先要考虑的是IGBT的工作电流和功率需求。光耦器件的最大工作电流应超过IGBT的额定电流，以确保高效的驱动性能。同时，还需考虑瞬态电流峰值和平均功率损耗，以确保光耦器件能够稳定可靠地工作。金鉴实验室拥有专业的测试设备和技术团队，能够确保测试的准确性和可靠性。
2.响应时间和传输速率
响应时间和传输速率是衡量光耦器件性能的重要指标。IGBT驱动光耦器件的响应时间应足够快，以确保在IGBT切换时能及时响应。传输速率应能满足电路的要求，以便快速传递信号和控制IGBT的开关状态。
3.电气隔离性能和耐压能力
IGBT驱动光耦的另一个重要考虑因素是电气隔离性能和耐压能力。光耦器件应具备足够的耐压能力，以适应高电压环境下的工作。此外，光耦器件的电气隔离性能应满足电路的要求，以确保输入和输出之间的有效隔离，提高系统的稳定性和安全性。金鉴实验室在进行试验时，严格遵循国际国内相关标准。金鉴实验室的技术团队对这些标准进行了深入细致的研究，确保每一个测试环节都精准无误地符合标准要求。
4 .温度特性和环境适应性
温度特性和环境适应性是选择光耦器件时需要考虑的另一重要因素。光耦器件应具备良好的温度特性，能够在广泛的工作温度范围内保持稳定的性能。此外，光耦器件还应具备一定的环境适应能力，能够适应恶劣的工作环境，如高温、高湿度和强电磁干扰等。
金鉴实验室可通过各种可靠性试验的考核以及失效分析手段，暴露和分析组件所隐含的缺陷以及造成缺陷的根本原因，并针对这些原因通过工艺优化、物料控制以及设计进行改进，不断地改进和提高产品的可靠性与质量，最终获得符合质量目标的组件和稳定的工艺条件。
