半导体需要做哪些测试 发布时间：2025-01-06 12:20:58
设计芯片：半导体制造的起点
半导体产品的制造始于芯片设计。设计阶段是整个制造过程的第一步，工程师们根据产品所需的功能来设计芯片。芯片设计完成后，下一步是将这些设计转化为实体的晶圆。晶圆由重复排列的芯片组成，每个小格子状的结构就代表一个芯片。芯片的体积大小直接影响到单个晶圆上可以产出的芯片数量。
凭借其深厚的技术积累和丰富的行业经验，金鉴实验室致力于提供科学严谨的评测体系，对客户的芯片产品进行全方位的评估。金鉴的评测服务主要包括从设计原创性、生产工艺独立性以及产品性能的稳定性等关键因素，确保芯片产品从设计、研发到生产制造各个环节均符合自主可控的标准，从而推动国内芯片产业的长期发展和国际竞争力的提升。

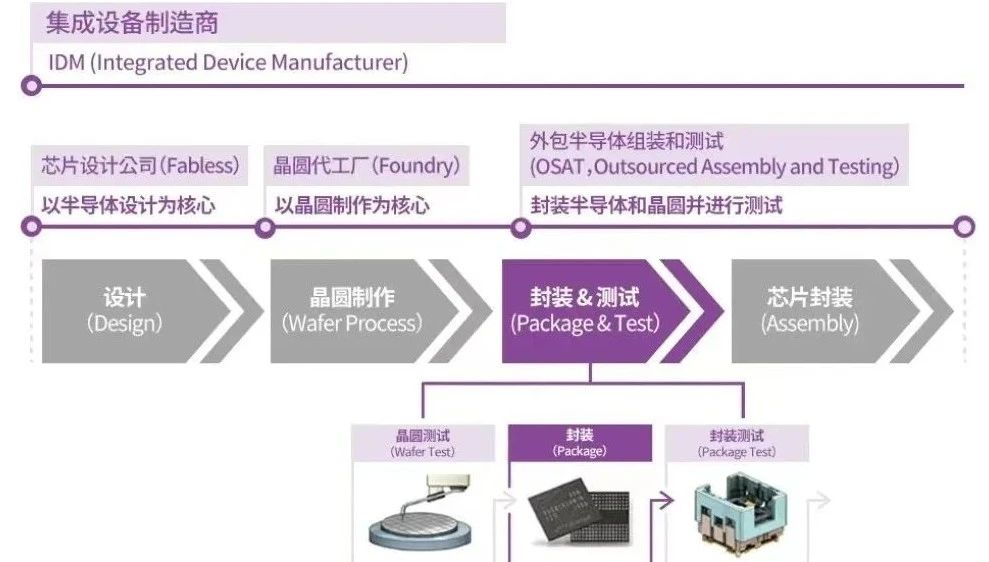

半导体制程工序概览
半导体制程工序可以分为三个主要阶段：晶圆制作、封装和测试。晶圆制作属于前端工艺，而封装和测试则属于后端工艺。在晶圆制作中，CMOS制程属于前端，金属布线则属于后端。这种分工模式使得半导体制造更加专业化和高效。金鉴实验室拥有一支由资深专家和技术人员组成的团队，他们在电子及半导体领域拥有丰富的经验和深厚的专业知识，能够对半导体的后端工艺开展严谨的评估。
芯片设计公司与晶圆代工厂
只负责半导体设计的公司被称为芯片设计公司（Fabless），如高通（Qualcomm）和苹果（Apple）。而负责晶圆制作的制造商则被称为晶圆代工厂（Foundry），例如台积电（TSMC）。这些代工厂根据Fabless公司的设计来制造晶圆。此外，还有集成设备制造商（IDM），如SK海力士，它们集设计、制造、封装和测试于一身。
封装和测试：质量控制的关键
封装和测试是半导体制造过程中至关重要的环节，其主要目的是防止不良产品出厂。不良产品不仅会损害客户的信任，还可能导致公司销售业绩下降和资金损失。因此，半导体产品在出厂前必须经过细致全面的检测。金鉴实验室作为一家专注于光电半导体失效分析的科研检测机构，在半导体检测方面拥有丰富的经验和卓越的技术实力。实验室配备了先进的测试设备和严格的质量控制流程，能够为客户提供高标准的试验服务。
测试的种类与方法
测试工艺可以根据不同的测试对象和参数进行分类。晶圆测试和封装测试是按测试对象分类的两种类型，而温度、速度和运作模式测试则是按测试参数分类的三种类型。这些测试确保产品在各种环境下的可靠性和性能。
1.温度测试：环境适应性的关键
温度测试是评估半导体产品在不同温度下性能的重要环节。高温和低温测试分别模拟产品在极端温度下的表现，而恒温测试则模拟标准环境条件。金鉴实验室的温度测试设备可以模拟极端环境条件，帮助客户了解产品的温度裕度，确保其在实际使用中的稳定性，从而降低因温度波动带来的风险。
2.速度测试：性能的保障
速度测试包括核心测试和速率测试，核心测试关注产品的核心功能是否按计划运作，而速率测试则关注产品的运作速率是否达到目标。随着对高速半导体产品需求的增加，速度测试变得越来越重要。
3.运作模式测试：功能的验证
运作模式测试包括直流测试、交流测试和功能测试，这些测试验证产品的电流、电压参数以及逻辑功能是否正确运作。对于半导体存储器来说，功能测试尤为重要，它确保存储单元和周围电路的逻辑功能正常。

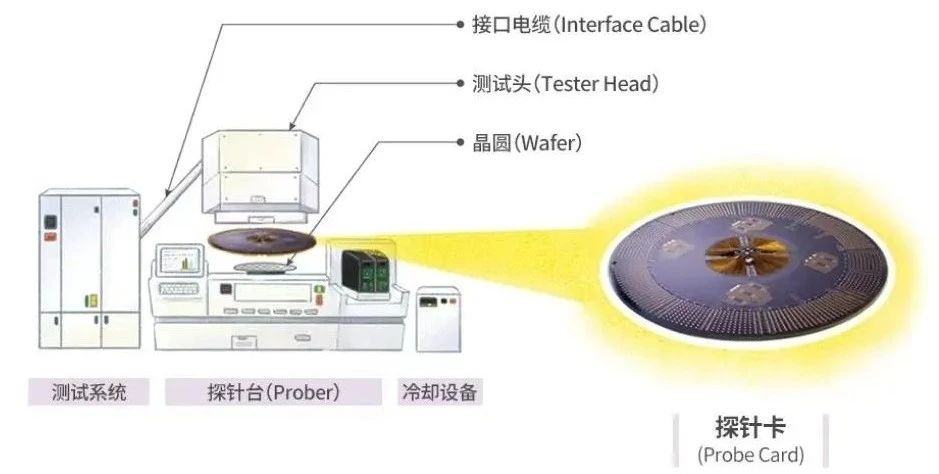

4.晶圆测试：芯片品质的初步检验
晶圆测试是检验晶圆上芯片特性和品质的过程。通过连接测试机和芯片，并向芯片施加电流和信号，晶圆测试可以筛选出不良芯片，并为后续的封装和测试提供重要信息。

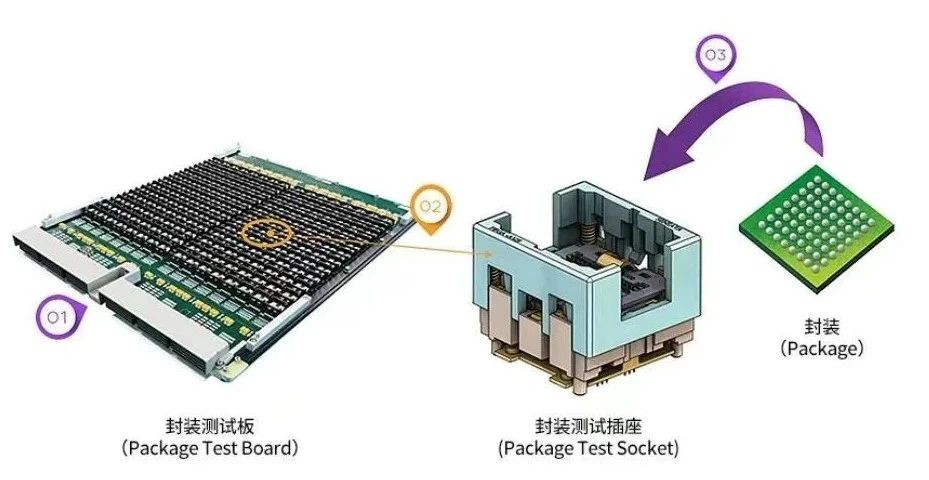

5.封装测试：最终品质的确认
封装测试是对封装后芯片的最终品质进行确认的过程。由于封装可能引入新的问题，且晶圆测试可能无法充分测试所有参数，封装测试就显得尤为重要。它确保了产品在用户环境中能够正常工作，并满足客户的要求。
结语
半导体制造是一个复杂而精细的过程，从设计到测试，每一步都至关重要。金鉴实验室可通过各种可靠性试验的考核以及失效分析手段，暴露和分析组件所隐含的缺陷以及造成缺陷的根本原因，并针对这些原因通过工艺优化、物料控制以及设计进行改进，不断地改进和提高产品的可靠性与质量，最终获得符合质量目标的组件和稳定的工艺条件。通过严格的测试和质量控制，半导体产品能够满足市场的高标准要求，为客户提供可靠和高性能的产品。
