LED红墨水测试 发布时间：2025-02-08
红墨水渗透测试
红墨水渗透测试（Red Dye Penetration Test），也称为LED红墨水试验，是一种用于评估电子电路板组装（PCB Assembly）中表面贴装技术（SMT）焊接质量以及LED灯具密封性能的破坏性测试方法。随着LED技术的兴起，金鉴实验室将红墨水具有可以扩散到所有的缝隙的这一特性应用到判断支架有无裂缝及光源的密封效果上，并且推出LED红墨水试验检测服务。一般的LED光源，支架PPA/PCT/EMC与金属框架间较易出现裂缝，PPA/PCT/EMC与封装胶结合面较易出现气密性问题，如果在光源内部出现了红色药水，就表示光源存在气密性不良的。
测试背景与科学原理
光电效应的研究历史悠久，爱因斯坦在1905年提出的光量子假设为解释光电效应现象提供了理论基础，并成为量子理论的重要组成部分。LED红墨水实验正是基于这一理论框架，通过观察LED光源照射下红色墨水的变化来验证光电效应，并探索其在实际应用中的潜力。
实验原理基于光电效应，即光线照射到物质表面时会引起电子的释放。在本实验中，LED光源发出的光在遇到红墨水中的色素分子时，会根据分子的化学结构和物理性质被吸收或反射。红墨水中的色素分子主要吸收非红色光，反射红光，因此在实验中呈现出红色。

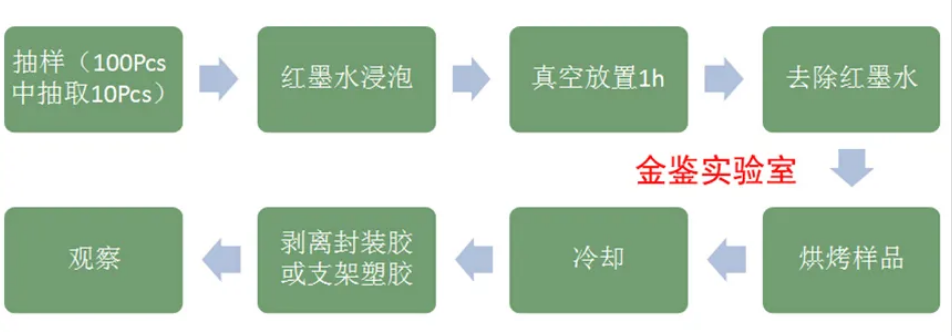

详细实验步骤
金鉴实验室利用先进的实验设备和严谨的操作流程，确保实验条件的一致性和准确性。
1. 灯珠表面清洁：使用气枪清洁LED灯珠表面及底部，确保无异物，为渗透测试提供准确的基础条件。
2. 红墨水渗透过程：将灯珠置于装有红墨水的滴管中，放入抽真空机中进行真空处理，以增强红墨水的渗透能力，并在真空机中静置1小时，确保红墨水充分渗透。
3. 烘干处理：从滴管中取出灯珠，放入100℃的烤箱中进行烘干处理，以固定红墨水在灯珠上的位置，便于后续观察。
4. 渗透情况检查：冷却后，用手术刀挑除封装胶或支架塑胶部分，观察支架周围是否有红墨水渗透及渗透路径，这一步骤是评估LED灯具密封性的关键。
评估标准
金鉴实验室依据严格的评估标准对 LED 灯珠的气密性进行判断。若LED灯珠内部无红墨水进入，则表明气密性良好，符合标准。这一判断标准对于确保LED灯具的防水和防尘性能至关重要。
实验的应用案例

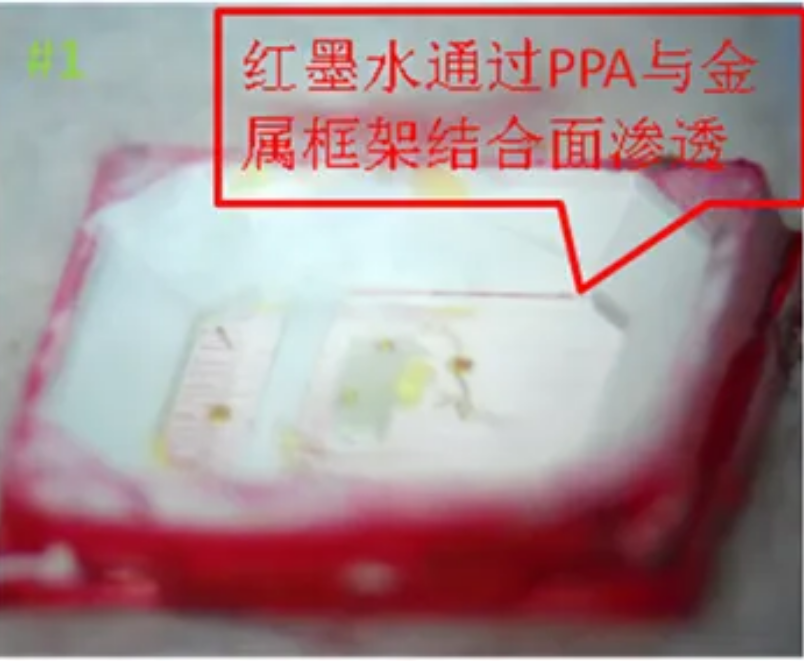

在对灯珠光源进行气密性验证时，红墨水试验可以确认是否存在红墨水渗透现象及其渗透路径。实验样本大小为10pcs，实验1小时后可观察到1pcs光源出现红墨水从PPA与金属框架的结合面渗透入光源内部的现象，这一发现对于改进产品密封设计具有重要意义。
实验的重要性
LED红墨水试验对于评估LED灯珠的质量和可靠性具有重要意义。通过该试验，金鉴实验室能够运用先进的筛选技术和设备，精准地筛选出气密性不良的灯珠，确保最终产品的性能和可靠性达到高标准要求。此外，实验结果还能帮助企业优化LED产品设计，提高产品的市场竞争力，拓展应用领域，培养技术人才，推动企业的技术创新和可持续发展。
