带你一文了解什么是引线键合（WireBonding）技术？ 发布时间：2024-12-24

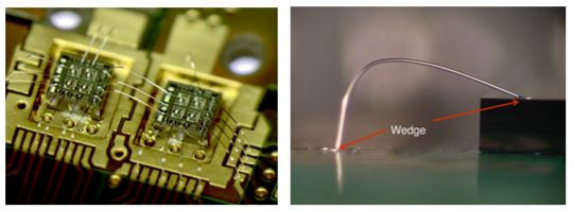

引线键合技术在微电子封装领域扮演着至关重要的角色，它通过金属线将半导体芯片与外部电路相连，实现电气互连和信息传递。在理想条件下，金属引线与基板之间的连接可以达到原子级别的键合，这种键合是通过电子共享或原子扩散实现的。为了确保这一过程的可靠性，金鉴实验室提供专业的引线键合工艺评价服务，帮助企业评估和优化其引线键合技术，确保产品的性能和稳定性。
在集成电路（IC）封装中，引线键合是实现芯片与引线框架（基板）连接的关键技术。尽管倒装焊和载带自动焊技术存在，引线键合因其成本效益而在市场上占据主导地位，超过90%的连接方式采用引线键合，满足了大多数产品的性能要求。金鉴实验室作为一家提供检测、鉴定、认证和研发服务的第三方检测与分析机构，能够为集成电路、PCB/PCBA、电子辅料等提供全面的性能检测、可靠性验证和失效分析服务，并根据不同产品测试需求制定合适的测试方案，提供一站式解决方案。

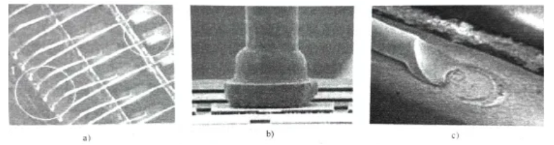

引线键合过程涉及将芯片上的接点通过极细的金属线（直径18至50微米）连接到引线框架的内引脚上，以传输电路信号。这一过程需要精确的电子影像处理技术来确定接点位置，并执行焊线操作。焊线包括烧结金属线端点成球，压焊在第一焊点上，拉金属线至第二焊点，并切断金属线完成焊线动作。金鉴实验室作为一家提供检测、鉴定、认证和研发服务的第三方检测与分析机构，拥有先进的测试设备和专业的技术团队，能够确保测试的准确性和可靠性。
金属线作为引线键合的主要材料，对焊接质量、器件的可靠性和稳定性有着决定性影响。理想的金属线应具备低电阻欧姆接触、化学稳定性、强接合力、良好可塑性和小弹性等特点。常用的金属线材料包括金线、铝线、铜线和银线，它们各有优势和局限。金鉴实验室根据LED产业的特点推出金线来料检验的服务，协助LED企业鉴定金线质量，选择品质可靠的金线。

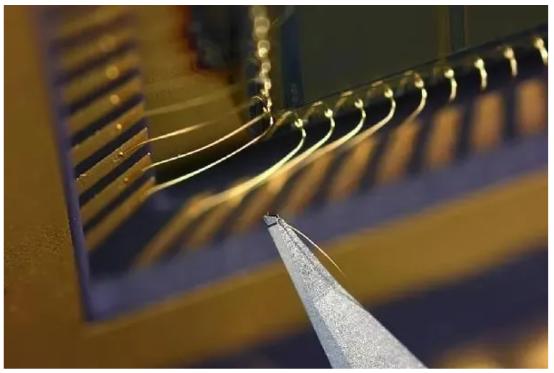

微管（毛细管）是引线键合机上的关键结构，它使金属线与芯片或焊盘接触并完成键合。微管尖端表面的性质对引线键合至关重要，分为GM型和P型两种，它们在超声波能量传递和污染物附着方面表现不同。

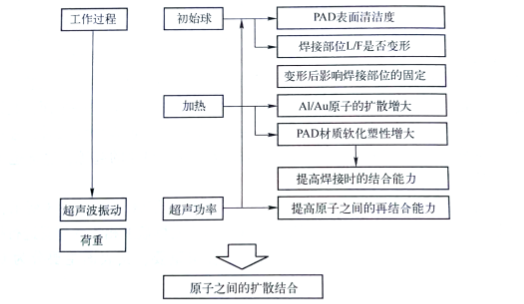

引线键合的方式包括热压焊、超声焊和热声焊。热压焊在一定温度和压力下实现原子间作用力的键合；超声焊在室温下通过超声波去除氧化层并实现键合；热声焊结合了热压和超声波的优点，能在较低温度下实现键合，减少金属间化合物的产生，提高键合强度和降低接触电阻。
引线键合技术是微电子封装中不可或缺的一部分，它通过精细的金属线连接技术，实现了芯片与外部电路的电气互连，对于确保电子设备的性能和可靠性发挥着重要作用。随着技术的不断进步，引线键合也在不断优化，以适应更高性能和更低成本的需求。金鉴实验室的专业服务不仅限于测试和认证，还包括失效分析、技术咨询和人才培养，为客户提供一站式的解决方案。
