一文带你了解FIB技术 发布时间：2024-12-20
FIB技术定义
聚焦离子束（Focused Ion Beam, FIB）技术是一种先进的微纳加工技术，它利用高度聚焦的离子束对材料进行精确的加工、分析和成像。FIB技术能够在纳米尺度上实现材料的去除、沉积以及成像，广泛应用于材料科学、微电子、纳米技术等领域。金鉴实验室作为一家提供检测、鉴定、认证和研发服务的第三方检测与分析机构，拥有先进的FIB测试设备和专业的技术团队，能够确保测试的准确性和可靠性。
FIB系统的基本构成
离子源：负责产生离子流，通常使用液态金属离子源，如液态镓。
加速和偏转系统：加速离子并控制离子束的方向和形状。
样品室：放置样品，通常在高真空环境下以保持离子束的稳定性。
检测系统：收集由离子束与样品交互产生的信号，如二次离子、二次电子等。
FIB技术的工作原理
离子源与离子生成：离子源产生离子流，通过加速电压区域获得动能。
离子束的聚焦与扫描：电磁透镜系统聚焦离子束，偏转系统控制离子束在样品表面的扫描路径。
离子束与样品的相互作用：高能离子束与样品相互作用，实现物理溅射、材料沉积和信号产生。
金鉴实验室在FIB测试方面，具备先进的测试设备和专业的技术团队，能够为客户提供全面的材料性能分析与测试服务，助力半导体行业的发展。
FIB技术的主要功能

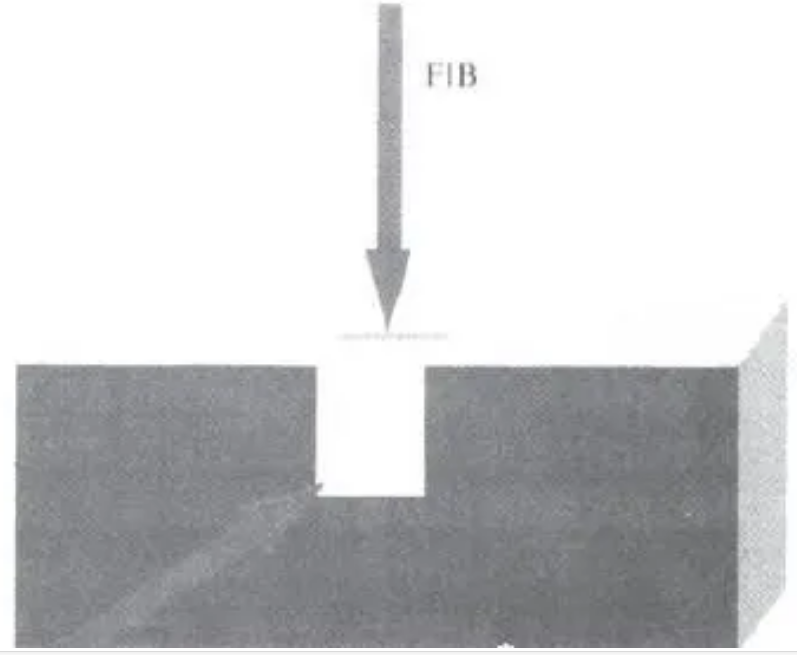

蚀刻：通过物理溅射效应移除材料，用于微电子器件的制造和修复。
沉积：在特定位置沉积新材料，用于修补损坏的电路或制备TEM样品支架。
成像：通过检测离子束与样品交互产生的信号，生成样品表面形貌的图像。
断层扫描与三维重建：通过连续截面图像构建样品内部结构的三维模型。
透射电子显微镜样品制备：提取超薄样本以供TEM观察内部结构。
纳米操纵与组装：实现对单个纳米粒子或纳米线的操作。
材料改性：通过局部掺杂或改变化学成分来调整材料的物理性质。
FIB技术的优点
高精度：实现纳米级别的分辨率和定位精度。
多功能性：同一设备可进行蚀刻、沉积和成像。
快速原型制作：加速研发周期，无需传统掩膜版制作。
局部化处理：对特定区域进行精确操作，不影响周围环境。
材料改性：改变材料表面特性，改进性能。
TEM样品制备：适用于硬质或脆性材料。

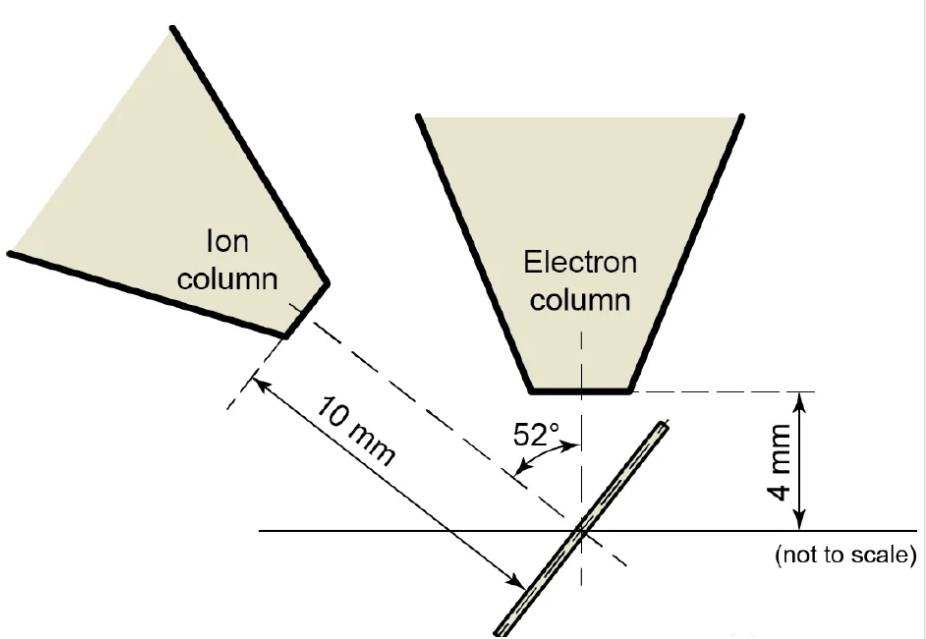

双束系统：结合SEM，提高工作效率并即时检查结果。为了方便大家对材料进行深入的失效分析及研究，金鉴实验室具备Dual Beam FIB-SEM业务，包括透射电镜( TEM)样品制备，材料微观截面截取与观察、样品微观刻蚀与沉积以及材料三维成像及分析等。
FIB技术的具体应用实例
微电子工业：故障分析与修复，掩膜版修复。
纳米制造：原型设计与快速验证，纳米线和纳米孔的制造。
材料科学：TEM样品制备，微观结构分析。金鉴实验室在TEM样品制备方面的专业服务，确保客户能够获得高质量的样品。
生物学：细胞和组织成像，纳米操纵。
故障分析：集成电路故障定位。
材料改性：表面处理。
考古学与文化遗产保护：文物分析与修复。
技术挑战及潜在解决方案
成本高昂挑战：技术创新与优化，规模化生产，共享设施。
速度较慢挑战：多束FIB系统，自动化与集成化，结合其他技术。
样本损伤风险挑战：低能量离子源，保护涂层，优化工艺参数。
操作复杂性挑战：用户友好界面，智能辅助系统，在线培训和支持。
深度限制挑战：复合技术结合，新型加工策略。
气体依赖性挑战：固态前驱体，多功能沉积系统。
