碳化硅双极退化：材料的本征局限还是工艺难题？ 发布时间：2025-10-15

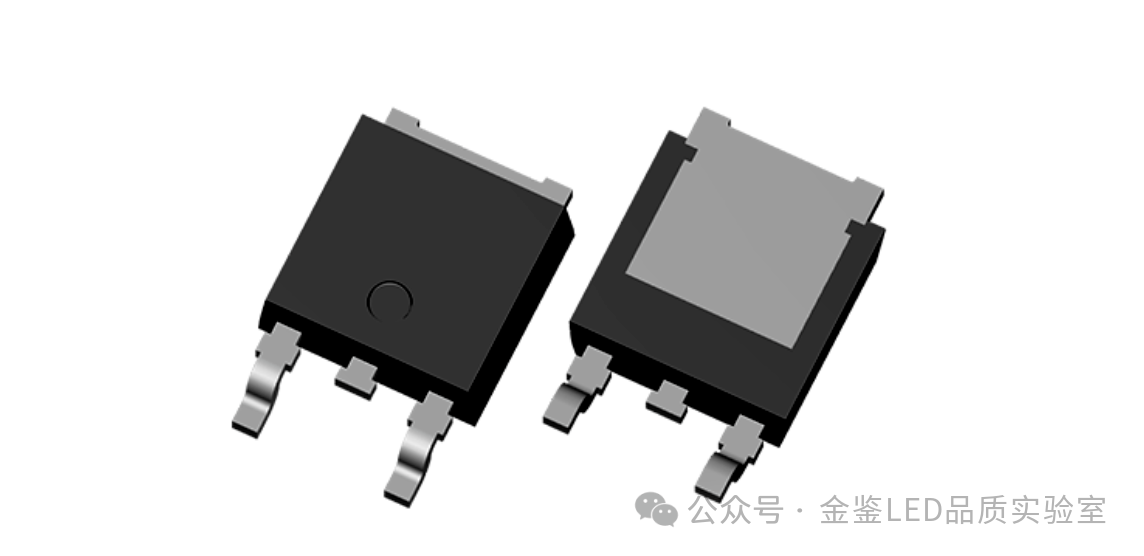

在功率电子领域，碳化硅（SiC）器件以其优异的性能正逐渐取代传统硅基器件。然而，SiC MOSFET和SiC二极管在实际应用中却面临一种特殊的可靠性挑战——双极退化。这一现象直接影响着器件的长期稳定性和使用寿命，成为工程师们必须重视的问题。金鉴实验室作为专注于光电半导体领域的科研检测机构，能够对SiC进行严格的检测，致力于为客户提供高质量的测试服务，为SiC在各个领域的可靠应用提供坚实的质量保障。
什么是双极退化？
双极退化是SiC器件中一种特定的性能衰退模式。当电流持续流过SiC MOSFET的体二极管时，注入的电子-空穴对在复合过程中会引发晶格缺陷扩展。这些扩展的缺陷阻碍载流子运动，导致导通电阻（RDS(on)）逐渐增大和体二极管正向压降上升。
一个关键特征是，双极退化主要影响器件的导通特性，而通常不改变其阈值电压、栅氧完整性或击穿电压等参数。金鉴实验室在SiC器件可靠性测试方面具有丰富的经验，实验室拥有一支由国家级人才工程入选者和资深技术专家组成的团队，能够针对双极退化问题提供具体的检测与解决方案。如需专业检测服务，请联系金鉴检测顾问189-2421-3655。
为什么会发生双极退化？
1.堆垛层错-问题的根源基平面位错（BPD）是引发双极退化的核心因素。在SiC晶体中，原子本应按照完美的顺序排列，但实际晶体中总会存在一些缺陷。堆垛层错就是其中一种常见的晶体缺陷，它好比一叠整齐堆放的书本中突然有几本放错了位置。Shockley堆垛层错是一种特殊类型的堆垛层错，它会在SiC晶体中形成微小的"电阻岛"，阻碍电子或空穴的正常流动。这些缺陷主要来源于两个方面：一是制造过程中引入的初始缺陷，二是器件工作期间新产生的缺陷。金鉴实验室拥有专业的SiC缺陷分析设备和技术团队，能够通过X射线形貌等先进检测技术，准确识别BPD密度及其分布。
2.退化过程的三个阶段第一阶段：载流子触发当器件体二极管正向偏置时，少数载流子（对于n型漂移区为空穴）被注入。这些载流子被基平面位错等特定缺陷捕获，为层错扩展提供了初始动力。第二阶段：层错扩展在捕获的载流子能量驱动下，Shockley部分位错开始滑移，导致其包围的堆垛层错面积不断扩大。此过程具有自增强效应：扩展的层错区域能捕获更多载流子，而更多的载流子复合能量又进一步推动层错扩展，致使该区域电阻率持续升高。第三阶段：性能衰退随着层错网络扩展，其对电流通道的阻碍作用加剧，宏观上表现为导通电阻的不可逆上升和开关性能的渐变劣化。
为什么单极器件会发生双极现象？
SiC MOSFET本质上是单极型器件，只依靠一种载流子工作，而双极退化却需要在双极工作模式下才会触发。这一看似矛盾的现象实际上揭示了问题的关键：双极退化恰好发生在SiC MOSFET的体二极管正向导通时，此时两种载流子同时参与导电，满足了退化发生的条件。
双极退化的影响
1.导通损耗增加：不断增大的导通电阻直接导致器件通态损耗上升，降低系统效率并加剧发热。2.电流能力下降：有效导电面积因层错扩展而减小，降低了器件的有效载流能力。
3.可靠性风险：性能的渐进式、不可逆衰退缩短了器件的工作寿命，可能引发系统级故障。针对SiC器件双极退化问题，金鉴实验室提供包括失效分析、缺陷表征、寿命预测等一站式服务，涵盖从材料到器件的各个环节，满足客户多元化的可靠性评估需求。
4.动态参数漂移：严重的层错扩展还可能影响器件的开关特性。
抑制双极退化的技术途径
1.材料与工艺层面通过改进晶体生长工艺，降低BPD密度采用外延技术将BPD转化为不易扩展的刃位错运用热处理和钝化工艺稳定晶体缺陷2.器件设计与应用层面优化电路设计，避免体二极管长期大电流工作采用智能死区时间控制策略通过并联二极管分流减小应力实现在线监测与自适应调整
未来展望
随着SiC制备技术的进步，新一代器件的固有缺陷密度显著降低，抗双极退化能力不断增强。对工程师而言，深入理解这一失效机理，在器件选型、电路设计和系统运维中采取针对性策略，对充分发挥SiC技术优势至关重要。
克服双极退化等可靠性挑战，是SiC技术在电动汽车、可再生能源、工业驱动等领域实现大规模应用的关键所在。持续的材料创新和工艺优化将为SiC器件的可靠性提升提供坚实保障。
