FIB-SEM双束系统：微纳尺度的一体化解决方案 发布时间：2025-10-14
在微观世界的探索中，科研人员一直致力于发展兼具精准操作与高分辨率表征功能的集成化系统。聚焦离子束-扫描电子显微镜双束系统（FIB-SEM）正是满足这一需求的先进工具，它实现了微纳加工与高分辨成像功能的有机融合，已成为材料科学及相关领域不可或缺的分析平台。金鉴实验室作为专注于材料分析领域的科研检测机构，具备专业的FIB-SEM技术，致力于为客户提供高质量的测试服务，为样品在各个领域的可靠应用提供坚实的质量保障。
双束协同：原理与优势
FIB-SEM系统由两大核心技术组成：聚焦离子束（FIB）和扫描电子显微镜（SEM）。这两种技术并非简单叠加，而是通过精巧设计实现了协同增效。聚焦离子束技术源自液态金属离子源，通常使用镓作为离子源。这些离子在电透镜的作用下被加速、聚焦，形成纳米级精确的离子束。FIB可以在材料表面进行精准切削、沉积甚至离子注入，加工精度可达纳米级别。针对材料领域，金鉴实验室提供包括FIB加工等一站式服务，涵盖各个环节，满足客户多元化的需求，如需专业检测服务金鉴检测顾问188-1409-6302。扫描电子显微镜则承担高分辨形貌与成分分析功能。它通过电子枪发射电子束，经过电磁透镜聚焦后扫描样品表面。电子与样品相互作用会产生各种信号，包括二次电子、背散射电子等，这些信号被探测器捕获后，可以重构出样品表面的高分辨率图像，揭示材料的形貌、成分和晶体结构信息。双束系统的真正精妙之处在于，它实现了加工与观察的同步进行。研究人员可以在FIB加工的同时，通过SEM实时观察加工效果，及时调整加工参数。这种“边做边看”的工作模式，极大地提高了微观操作的准确性和效率。
微纳尺度加工与表征：FIB-SEM的核心应用
1.精密截面分析在材料科学研究中，了解材料内部结构至关重要。FIB-SEM能够制备出近乎完美的样品截面，为观察内部结构开辟了窗口。无论是研究金属合金的晶界分布，还是分析涂层材料的界面结合情况，FIB-SEM都能提供传统方法难以获得的关键信息。金鉴实验室拥有专业的测试设备和技术团队在进行试验时，严格遵循相关标准操作，确保每一个测试环节都精准无误地符合标准要求。这种技术对多层结构的分析尤为出色。例如，在新型太阳能电池研发中，科学家需要精确测量各功能层的厚度、分析层间接触情况。FIB-SEM不仅可以制备出高质量的截面，还能结合能谱分析，同时获取材料的成分信息，为优化器件性能提供全方位数据支持。
2.半导体器件分析在半导体工业中，FIB-SEM已成为不可或缺的分析工具。随着芯片制程不断缩小至纳米级别，对制造工艺的要求日益严苛。FIB-SEM在半导体领域的应用涵盖从工艺开发到失效分析的各个环节。
在光刻工艺评估中，FIB-SEM可精确测量光刻胶图形的尺寸与形貌，评估刻蚀工艺的保真度。当器件出现故障时，技术人员可采用FIB-SEM进行定位剖面分析，准确识别缺陷位置，追溯失效根源。这种精确定位分析能力对提升产品良率、加速研发进程具有重要价值。

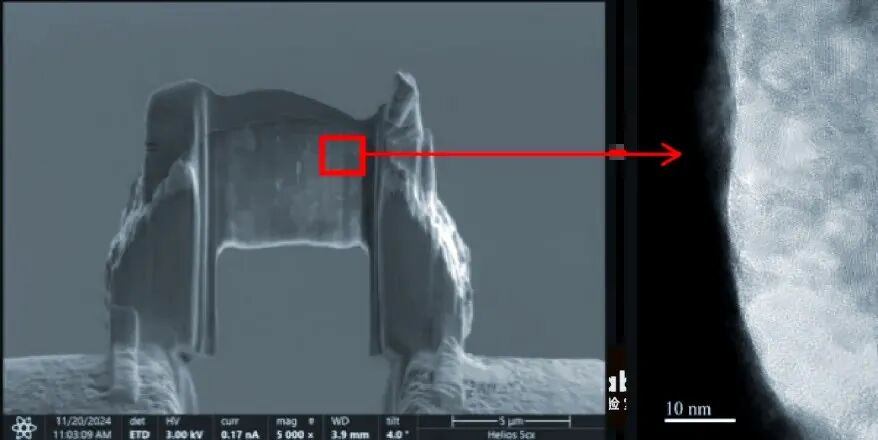

3.TEM样品制备透射电子显微镜（TEM）能够提供原子尺度的分辨率，是材料微观结构研究的终极手段之一。然而，TEM对样品要求极为苛刻，需要将样品减薄至100纳米以下，这曾经是困扰研究人员的巨大挑战。
FIB-SEM技术彻底改变了这一局面。该系统可从块体材料中精确提取目标区域，并加工出电子束可穿透的超薄样品。为了方便大家对材料进行深入的失效分析及研究，金鉴实验室具备Dual Beam FIB-SEM业务，包括透射电镜(TEM)样品制备，材料微观截面截取与观察、样品微观刻蚀与沉积以及材料三维成像及分析等。
整个制备过程包含多个精密步骤：首先在待分析区域沉积保护层，防止加工损伤；随后采用高束流离子束进行粗加工，快速去除多余材料；最后切换至低束流模式进行精细抛光，直至达到适宜厚度。整个过程在SEM实时监控下完成，确保操作精度。
以新能源材料研究为例，磷酸铁锂正极材料的性能与其微观结构密切相关。通过FIB-SEM制备的TEM样品，研究人员可以在原子尺度观察材料的晶格排列、界面结构，从而建立材料结构与电化学性能的关联，为电池性能优化提供理论指导。4.技术赋能：从检测到创新FIB-SEM技术的价值不仅在于其强大的分析能力，更在于它为推动科技创新提供的支撑。在电子信息材料、新能源、生物医学等前沿领域，FIB-SEM正在发挥越来越重要的作用。从研发阶段的材料表征，到生产过程的质量控制，再到产品失效分析，FIB-SEM提供的数据支撑贯穿整个创新链条。
值得一提的是，随着技术的进步，现代FIB-SEM系统还整合了更多功能，如三维重构、原位测试等。三维重构功能可以通过连续切片和成像，重建材料的立体结构，提供二维分析无法获得的空间信息。原位测试则允许在微观操作的同时进行性能测量，实现材料行为的实时研究。
结语
FIB-SEM双束系统作为现代科学研究的重要平台，已广泛应用于材料科学、半导体技术及生命科学等领域。该系统将微观操作与高分辨表征功能有机结合，使研究人员不仅能够观测微观世界，还能主动进行微纳尺度的加工与探索。
随着技术持续发展与应用范围拓展，FIB-SEM将继续推动人类对微观世界的认知边界，为新材料的开发、器件性能优化及基础科学研究提供强有力的技术支撑。在这一不可见的微观领域，FIB-SEM作为精密的微纳加工与表征工具，正助力科研人员绘制更加精细的微观结构图谱，开启材料研究的新篇章。
金鉴实验室的专业服务不仅限于测试和认证，还包括失效分析、技术咨询和人才培养，为客户提供一站式的解决方案，金鉴将继续秉承着专业的服务态度，不断提升自身的技术水平和服务质量，为材料分析行业贡献我们的力量。
