EBSD技术在氩离子截面切割制样中的应用 发布时间：2025-09-28
电子背散射衍射技术
电子背散射衍射技术（Electron Backscatter Diffraction，简称EBSD）是一种将显微组织与晶体学分析相结合的先进图像分析技术。起源于20世纪80年代末，经过十多年的发展，EBSD已经成为材料科学领域中不可或缺的分析工具。EBSD技术通过分析晶体的取向来成像，因此也被称为取向成像显微术。金鉴实验室作为专注于材料分析领域的科研检测机构，在EBSD技术的应用中，能够提供专业的样品测试与分析服务，帮助客户深入了解材料的微观结构与性能。
EBSD成像原理及其应用
EBSD技术成像依赖于晶体的取向，因此能够提供丰富的晶体学信息。从一张取向成像的组织形貌图中，不仅可以获得晶粒的形状、尺寸和分布情况，还能得到相邻晶粒之间的取向差、晶体结构类型等关键数据。这些信息对于材料的微观结构分析至关重要，尤其是在研究材料的力学性能、相变和微观缺陷等方面。金鉴实验室拥有专业的EBSD设备，能够为金属材料、陶瓷材料、半导体材料等领域的客户提供高精度的微观结构分析，助力材料性能的优化与新材料的开发。
样品制备对EBSD分析的影响
EBSD分析的准确性在很大程度上取决于样品表面的制备质量。背散射电子仅在试样表层几十个纳米的深度范围内发生，因此试样表面的残余应变层、氧化膜以及腐蚀坑等缺陷都会影响EBSD的发生。
一个合格的EBSD样品需要满足多项严格要求：表面必须无应力层、无氧化层、无连续腐蚀坑；表面起伏不能过大，同时需要保持清洁无污染。这些要求使得EBSD样品制备成为一项技术含量极高的工作。在实际操作中，即使微小的制备缺陷也可能导致分析结果出现偏差，甚至完全无法获取有效的衍射信号。
EBSD样品制备技术的发展
随着EBSD技术的推广应用，样品制备方法也在不断演进。早期的EBSD样品主要依靠机械-化学综合抛光方法，这种方法虽然简单易行，但很难完全去除表面的变形层，且容易引入新的划痕和损伤。
电解抛光的出现显著改善了样品制备质量。这种技术利用电化学作用使试样表面变得平整光洁，能够有效去除表面的氧化层和应力层。电解抛光特别适用于大批量EBSD试样的制备，但不同材质的试样需要不同的电解抛光工艺参数，这需要通过大量实验来优化。金鉴实验室针对不同材料开发了相应的电解抛光工艺，确保样品表面达到最佳状态。如需专业检测服务，可联系金鉴检测顾问189-2421-2733。
近年来，聚焦离子束（FIB）和氩离子截面抛光技术的出现，将EBSD样品制备推向了一个新的高度。这些先进技术能够实现纳米级别的表面加工，为高质量EBSD分析提供了有力保障。
氩离子截面抛光技术的优势与应用
氩离子截面抛光仪是一种桌面型制样设备，用于样品的截面制备及平面抛光。与传统的机械研磨相比，氩离子抛光能够产生微细镜面的抛光效果，避免了划伤、扭曲变形等问题。
这种技术的加工原理是：在高真空环境中，氩离子被加速并聚焦到样品表面，通过离子溅射效应去除表面材料。通过精确控制离子束的能量和入射角度，可以实现原子级别的材料去除，从而获得近乎完美的晶体表面。

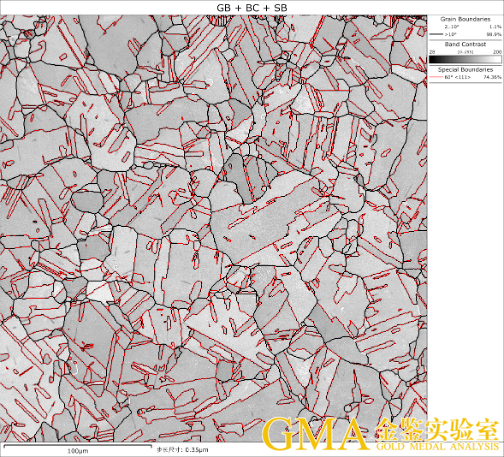

Cu样品孪晶界分布图

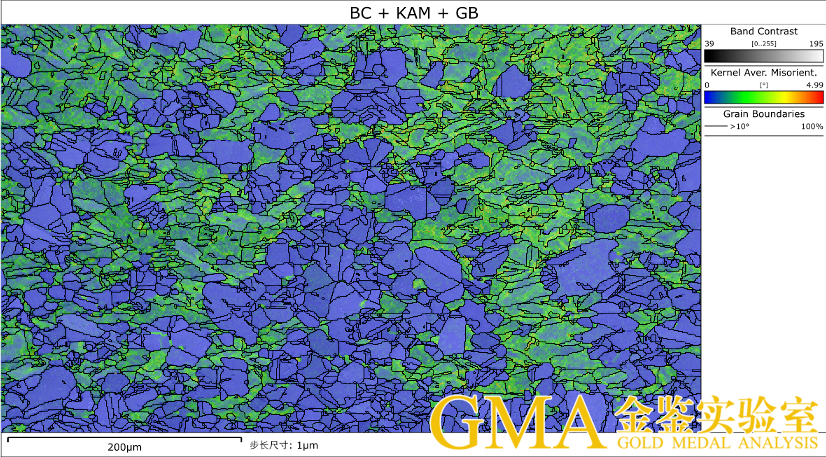

Cu样品KAM局部取向差图

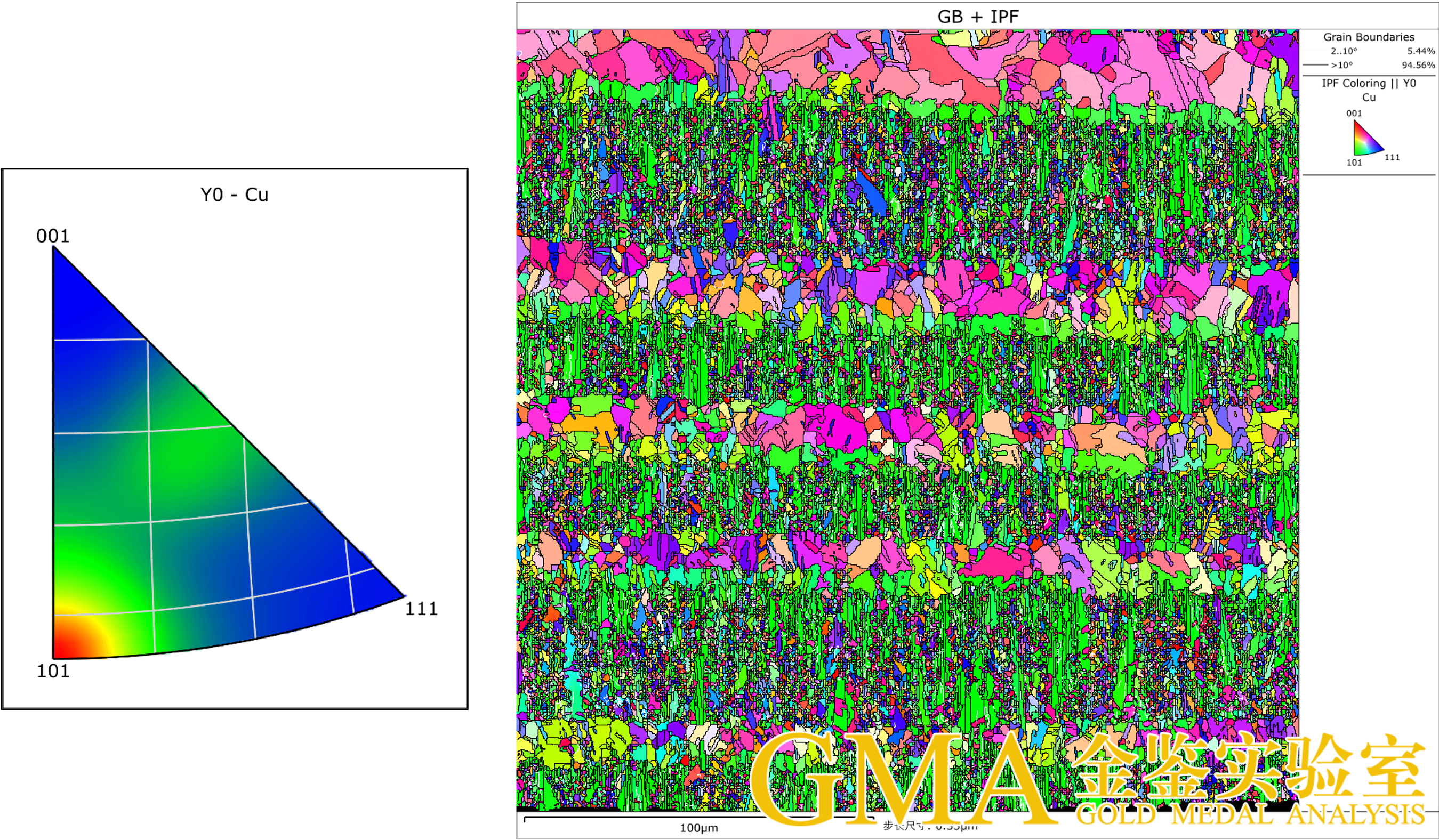

Cu样品 IPF-Y及着色图
金鉴实验室在氩离子抛光制样方面拥有丰富的经验和卓越的技术实力。实验室配备了先进的测试设备和严格的质量控制流程，能够为客户提供高标准的氩离子抛光制样服务。与FIB装置相比，氩离子抛光仪具有速度快、加工面积大、体积小、衬度高和价格便宜等优点。经过氩离子抛光后的样品，菊池花样清晰，使得EBSD分析更加容易进行。
在半导体材料领域，EBSD技术与氩离子抛光的结合帮助研究人员观察到硅晶片中微小的取向偏差，这些偏差对器件性能有着重要影响。传统的机械抛光方法由于会引入损伤层，往往无法检测到这些细微的晶体缺陷。
结论
EBSD技术作为材料微观结构分析的重要工具，其应用效果在很大程度上依赖于样品制备质量。氩离子截面抛光技术以其独特的优势，为EBSD分析提供了高质量的样品制备解决方案。随着技术的不断进步，EBSD与氩离子抛光的结合将在材料科学研究中发挥更加重要的作用。通过不断优化样品制备工艺，我们可以进一步提高EBSD分析的准确性和可靠性，为材料科学研究提供更加坚实的基础。金鉴实验室拥有先进的EBSD技术设备和专业的技术团队，能够提供标准的EBSD测试服务，为您的研究或产品质量控制提供强有力的数据支持。
金鉴实验室的专业服务不仅限于测试和认证，还包括失效分析、技术咨询和人才培养，为客户提供一站式的解决方案。
