X-Ray检测技术及其应用 发布时间：2025-07-22
X-Ray检测技术自20世纪70年代开始应用于工业领域以来，凭借其在微米范围内对材料缺陷分析的高精度优势，逐渐成为无损检测领域的重要技术手段。随着电子产品的微小化以及对元部件可靠性要求的不断提高，X-Ray检测技术在材料无损检测中的应用日益广泛，并且随着技术的不断革新，其应用范围也在持续拓展。金鉴实验室作为专注于无损检测领域的科研检测机构，能够对X-Ray检测进行严格的检测，致力于为客户提供高质量的测试服务。
X-Ray检测的基本原理
微焦点X-Ray检测的核心原理是利用X射线穿透待检样品，并在图像探测器上形成放大的X光图像。图像的质量主要由分辨率和对比度两个关键因素决定。金鉴实验室拥有专业的X-Ray测试设备和技术团队，能够确保X-Ray测试的准确性和可靠性，如需进行专业的检测，可联系金鉴检测顾问189-2421- 3655。
成像系统的分辨率，即图像的清晰度，主要取决于X射线源的焦斑大小、X光路的几何放大率以及探测器像素的大小。微焦点X光管的焦斑可以小至几个微米，X光路的几何放大率可达到10~2500倍，而探测器像素的尺寸可小到几十微米。这些因素共同作用，使得微焦点X-Ray检测能够在高放大率下实现微米范围内的清晰成像。
成像系统的对比度则取决于图像探测器的探测效率、电子学系统的信噪比以及合适的X射线能量。目前，一般的X射线成像技术能够获得优于1%的对比度，这使得微焦点X-Ray检测能够有效区分材料内部的微小差异，从而实现对材料缺陷的精准检测。金鉴实验室在进行试验时，严格遵循相关标准操作，确保每一个测试环节都精准无误地符合标准要求。
微焦点X射线管的结构与原理
传统X射线管：毫米级焦斑，成像模糊。
微焦点管：电子经磁透镜聚焦为微米级焦斑，实现高倍放大下的清晰成像。
X射线探测器的发展与应用
1. 胶片探测器
缺点：一次性、高成本、耗时、化学污染。
2. 数字成像技术
优势：快速、低成本、可存储、无化学废物，支持放大与自动分析。
3. 技术演进
荧光屏（1895年）：早期模拟成像，灵敏度低。
影像增强器（1950年代）：模拟信号放大，用于非关键工业场景。
数字射线成像（DR）：
①线性二极管阵列：灵活尺寸，但高速扫描精度受限。
②CR（计算机射线成像）：可重复使用的光感屏，需中间读取步骤。
③平板探测器（非晶硅/非晶硒）：大尺寸、高分辨率，前者速度快，后者精度高。
④CMOS线性阵列：高分辨率，速度介于非晶硅与非晶硒之间。
数字X射线成像技术的发展历程
1895年：伦琴发现X射线，早期用于医学与工业检测（如锅炉）。
1950年代前：胶片为主，操作繁琐。
1950年代：影像增强器实现实时模拟成像。
1980年代：CR技术实现数字化，但非实时。
1990年代后：数字平板技术（非晶硅/硒、CMOS）取代胶片，高效、高精度。
目前，非晶硒和非晶硅是主流数字平板技术，前者空间分辨率高，后者成像速度快。此外，CMOS X射线平板技术也具高能量耐受性和高分辨率等优势。
X射线技术的案例

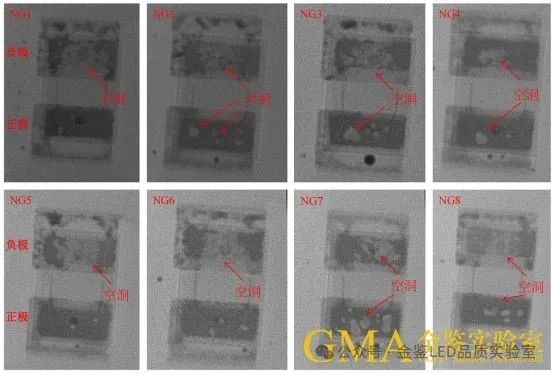

案例：MiniLED倒装芯片焊接缺陷检测
委托单位送测MiniLED灯珠进行X-RAY检测，排查倒装芯片是否存在焊接缺陷，结果显示芯片焊接存在空洞异常，其中负极焊盘的空洞比正极更为显著。金鉴实验室在X-RAY检测方面具有丰富的经验，实验室拥有一支由国家级人才工程入选者和资深技术专家组成的团队，能够针对MiniLED倒装芯片焊接缺陷检测提供具体的解决方案。
结论
微焦点X-Ray检测技术凭借其高分辨率和高对比度的优势，在材料无损检测领域得到了广泛应用。未来，随着技术的进一步革新，微焦点X-Ray检测技术将在更多工业领域发挥重要作用，为提高产品质量和可靠性提供有力支持。金鉴实验室的专业服务不仅限于测试和认证，还包括失效分析、技术咨询和人才培养，为客户提供一站式的解决方案，金鉴将继续秉承着专业的服务态度，不断提升自身的技术水平和服务质量，为材料检测行业贡献我们的力量。
