SEM测试能谱eds 发布时间：2024-08-08
在进行扫描电子显微镜（SEM）测试时，能谱EDS分析是一种重要的技术，它能够对样品进行元素的定性或定量分析。通过整理网上的海量知识，为科研人员提供了以下信息：
能谱EDS分析概述
能谱EDS（Energy-Dispersive X-ray Spectroscopy）的采样深度大约为1 μm，能够分析从Be（铍）到U（铀）范围内的元素。SEM能谱通常只能准确测量碳（C）及之后的元素，对于碳之前的元素，测量结果可能不够准确。
分析方法
1. 点扫：固定电子束于样品的某一点，进行微区元素分析，提供元素的相对含量，适用于显微结构的成分分析。
2. 线扫：电子束沿一条线对样品进行扫描，得到元素含量变化的线分布曲线，有助于分析样品结构上的差异。
3. 面扫：电子束在样品表面进行扫描，通过亮度或颜色变化表现元素分布，常用于定性分析。

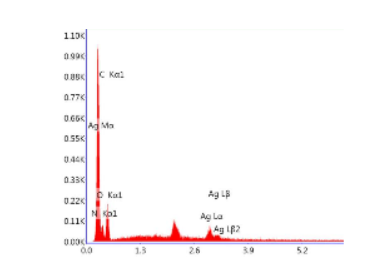

点分析示例
如图1所示，能谱点扫得到的元素图可以显示样品中所含有的元素。表1展示了样品的相对元素含量，包括重量百分比、原子百分比以及误差。误差越大，表示元素含量的可信度越低。

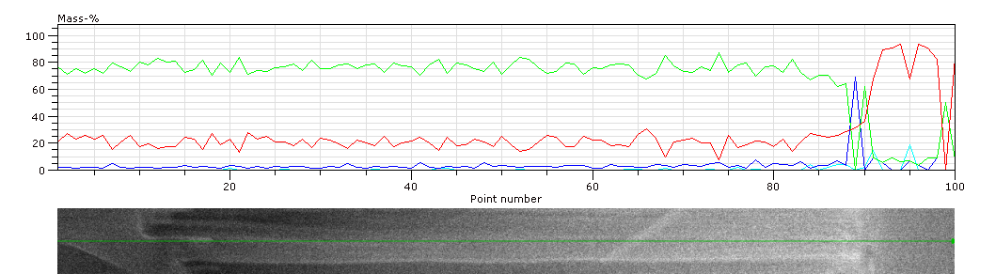

线扫描示例
图2展示了线扫描的结果图，通过与样品形貌像对照，可以直观地获得元素在不同区域的分布情况。

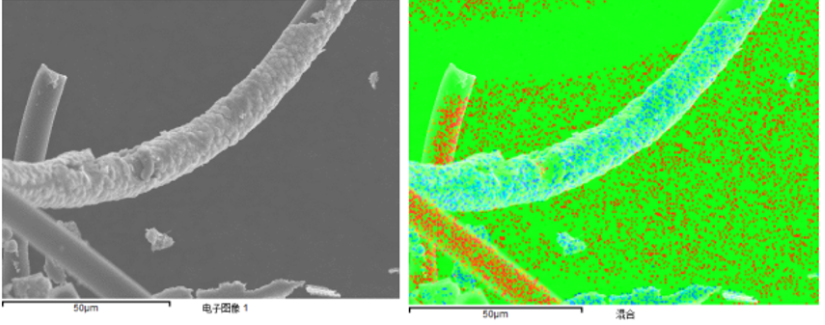

面扫描示例
图3展示了面扫描的结果图，通过亮度或颜色的变化，可以观察到元素在样品表面的分布情况。结合形貌图，面扫常用于成分偏聚和相分布的研究。
结论
EDS分析是一种强大的工具，能够帮助科研人员深入理解样品的化学组成和结构特征。通过点扫、线扫和面扫的不同分析方式，科研人员可以获得从微观到宏观的全面信息，从而更好地进行材料研究和开发。

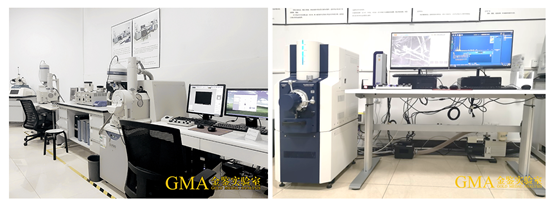

金鉴配备四种EDS能谱仪，能够与SEM结合使用，可对目标部位进行点、线、面形貌扫描和成分分析。
