XPS：材料人的"表面化学透视眼"，你还没用上吗？ 发布时间：2026-10-10
X射线光电子能谱（XPS，也叫ESCA）是固体材料表层纳米尺度的表面化学表征手段，探测深度仅2~10 nm。金鉴实验室XPS测试可完成固体样品表面元素定性、元素半定量分析；通过窄谱（精细谱）扫描开展元素化学价态、化学键解析；可搭配氩离子刻蚀做深度剖析，获得元素/价态沿深度方向分布曲线。
什么是XPS
X 射线光电子能谱（XPS, X-ray Photoelectron Spectroscopy）：用 X 射线"打"样品表面，通过测量逸出电子的能量，反推出表面 1~10 nm 内原子的元素组成和化学状态。1.四大核心能力元素鉴定，除 H/He 外，全元素覆盖半定量分析，给出表面各元素原子比例化学态分析，判断价态、化学键——这是 XPS 的灵魂！深度剖析，刻蚀+测试，看元素随深度的分布
2.应用广泛用于LED支架、镀层、焊盘、半导体、PCB、高分子、薄膜材料失效分析；解决镀层表面氧化、硫化、污染、可焊性不良、界面反应、表面钝化等疑难失效问题。金鉴实验室拥有专业的电子测试设备和技术团队，如需进行专业的检测，可联系金鉴检测顾问199-2430-2901。

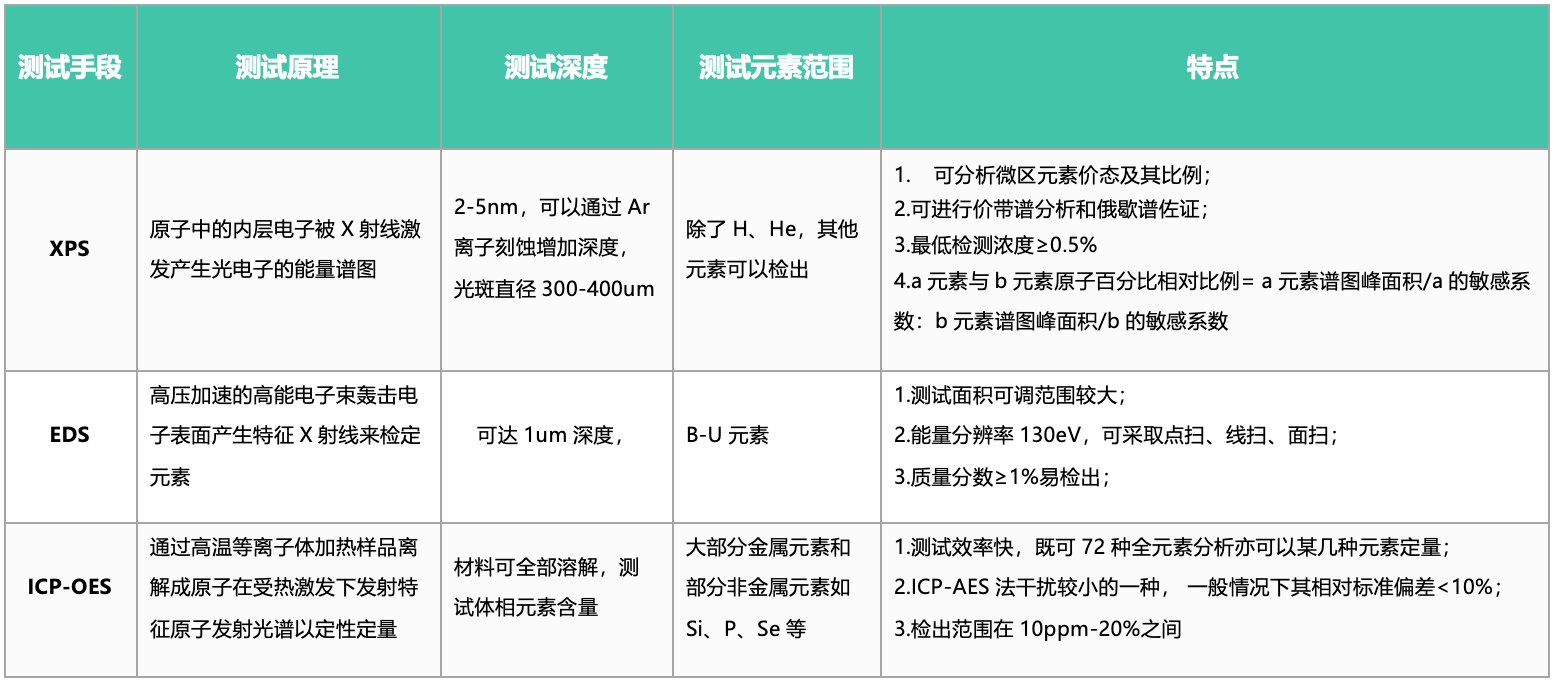

XPS表面分析技术与其他测试设备对比
五大领域实战指南
✅ 催化金属活性中心的价态变化、积碳、硫中毒、反应机理推断
✅ 能源 / 锂电SEI 膜成分解析、电极表面重构、过渡金属氧化态追踪
✅ 高分子 / 表面改性C–O / C=O 官能团定量、接枝是否成功、界面键合证据
✅ 腐蚀 / 金属氧化膜厚度与组成、钝化层稳定性、价态演变
✅ 环境科学污染物吸附机理、界面化学态、吸附量与结合方式
案例分析

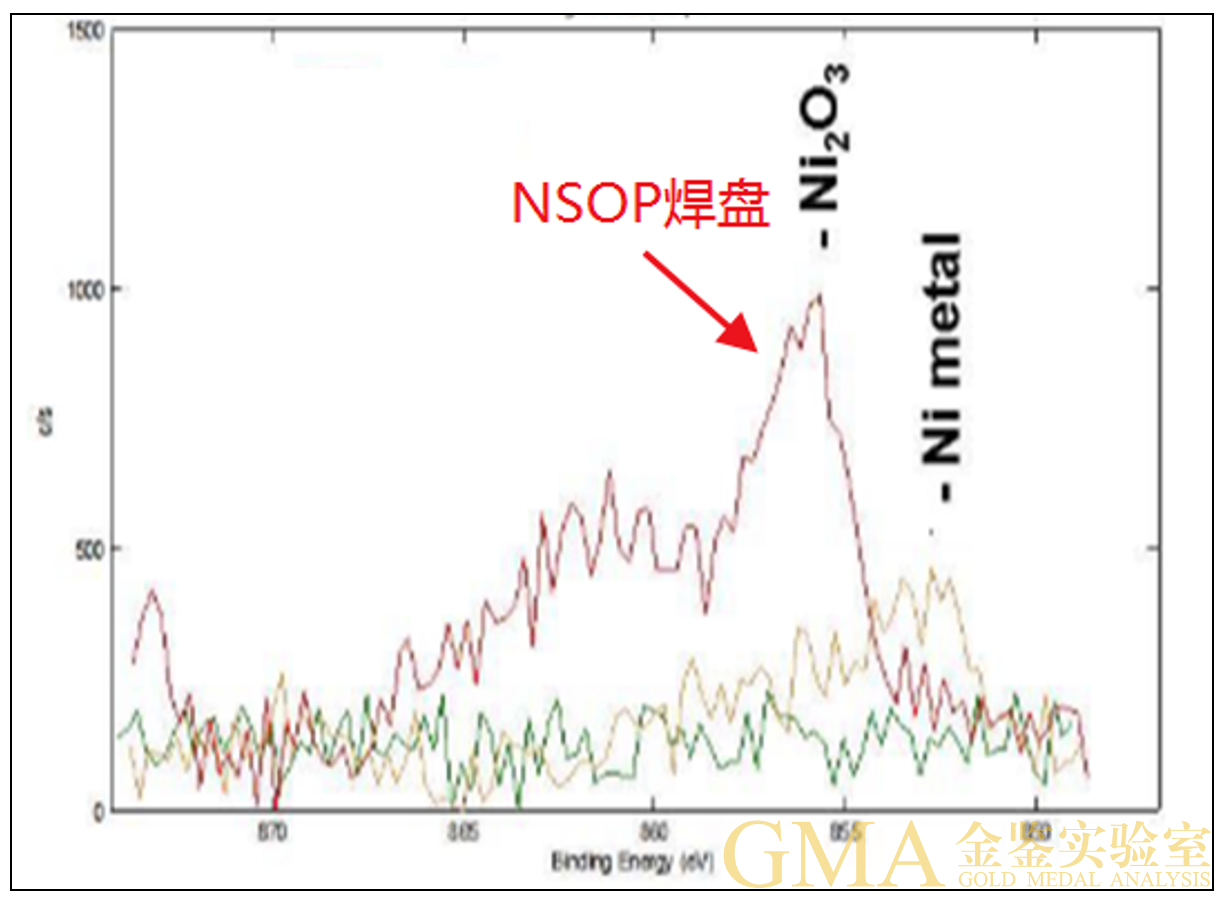

案例1：金焊盘Ni₂O₃污染导致NSOP（焊盘不粘） 背景：客户报告金线键合NSOP失效，要求FTIR分析。由于污染在光学显微镜下不可见且量极少，推荐使用XPS。 分析结果：XPS通过检测NSOP焊盘Ni 2p₃/₂ ~856 eV的特征峰，可精准识别Ni₂O₃污染，正常焊盘未检测。Ni₂O₃（三氧化二镍/氧化镍(III)）是镍的高价态氧化物，Au与Ni₂O₃之间不发生冶金反应，无金属间化合物（IMC）形成，导致键合球脱落失效。
金鉴实验室凭借专业的技术和严谨的测试流程，客户可以获得详尽的测试报告，帮助他们在产品研发和质量控制中做出科学决策。
案例2： 催化：同样的 Pt，价态不同，活性天差地别Pt/Al₂O₃ 催化剂失活后 XPS 分析：新鲜催化剂 Pt 4f 以 Pt⁰ 为主（70.9 eV 附近）；使用后出现明显 Pt²⁺ 组分 → 确认是活性金属被氧化而非烧结。据此改用氢气原位还原再生，活性恢复 92%。
案例3： 表面改性：接枝成功了吗？XPS 一测便知聚合物表面接枝羟基（–OH）做亲水改性：C 1s 分峰拟合显示 C–O 组分从 8% 升至 23%，O/C 比同步上升 → 表面接枝定量证据到手，工艺参数（等离子体功率）也一并优化。
金鉴实验室作为专注于化学分析的科研检测机构，拥有专业的技术团队，深刻理解表面元素定性、元素半定量分析测试标准，具备CMA和CNAS资质，能够提供完整的化学分析检测服务。金鉴实验室的专业服务不仅限于测试和认证，还包括失效分析、技术咨询和人才培养，为客户提供一站式的解决方案。
- 上一篇： 透射电镜在氮化镓器件研发中的关键作用分析
- 下一篇： LED性能评估：关键参数与检测技术
