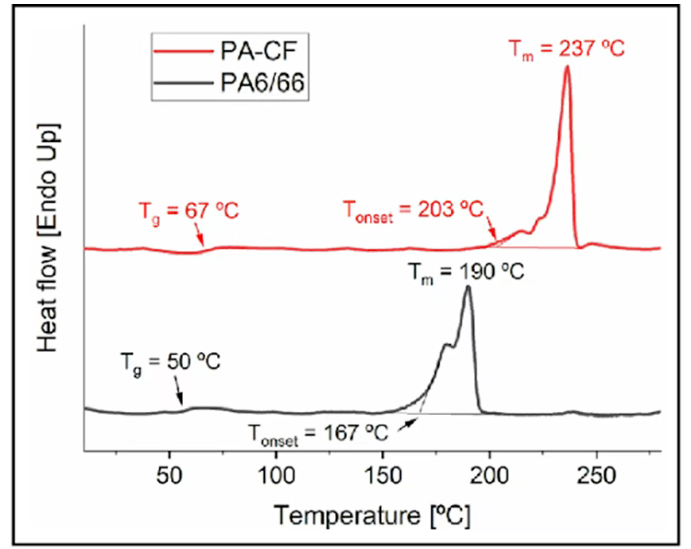

DSC曲线上明明标了一个熔点，比如237℃，可仔细看曲线，吸热从203℃就开始了，中间有个峰，到245℃才结束。你说它熔了吧，好像早就开始软了；你说它没熔吧，吸热已经很明显了。这跟我们对“熔点”的传统认知完全不一样。金鉴实验室作为专注于材料分析领域的科研检测机构，能够进行严格的DSC检测，致力于提供高质量的测试服务，为产品在各个领域的可靠应用提供坚实的质量保障。

我们平时说的“熔点”是什么？

从小到大，我们接触的材料——比如冰、金属——表现都很直接：

一到某个温度，瞬间就化了。所以大家习惯性地认为，任何材料都应该有一个明确的熔点。但从热力学的严格定义来看，熔点就是固相与液相化学势相等的那个温度。注意，是“一个温度点”，不是一个范围。金鉴实验室拥有专业的测试设备和技术团队，能够确保测试的准确性和可靠性，如需专业检测服务可联系金鉴检测顾问199-2430-2901。这个定义要成立，必须满足四个条件：第一，物质必须是纯物质；第二，晶体必须是完美晶体；第三，必须处在绝对平衡状态；第四，不能有应力、缺陷和界面干扰。只有这四条同时满足，你才能看到真正意义上的“单点熔化”。冰和水能做到，金属在固定条件下也能做到。所以它们的熔点确实可以是一个很尖锐的温度点。但高分子材料不行。不是差几度的问题，而是物理形态从根本上就不一样。高分子的晶体，连上述任意一条前提条件都不具备。所以它的熔点永远不可能是一个点。这不是偶然，这是本质。

为什么塑料的熔点必然是一个范围？

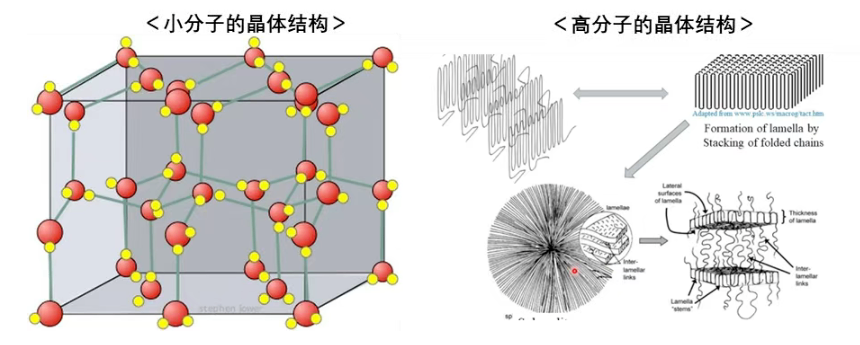

答案藏在聚合物的晶体结构里。很多人刚接触高分子时，会误以为高分子晶体跟金属晶体一样，是一整块整整齐齐的晶格。其实完全不是。高分子晶体的本质是折叠链晶体。分子链太长，没办法无限延伸，只能折来折去，堆成一片片薄薄的晶体薄片。片与片之间还有无定形区，每片的厚度都不一样，缺陷、折叠方式、链段拉伸程度也各不相同。简单说：高分子晶体从来就不是整齐划一的，它本身就是一堆尺寸各异的晶体。

这会造成什么后果？

晶体厚度不同，熔点必然不同。晶体稳定性不同，熔点必然不同。结晶缺陷程度不同，熔点还是不同。所以你在DSC上看到的，并不是某一个晶体熔化，而是厚晶体、薄晶体、缺陷晶体、完美晶体在不同温度依次熔化，最后叠加出来的一条宽宽的吸热曲线。这就是聚合物的熔点永远是一段温度的根本原因。金鉴实验室在DSC检测中，积累了多种高分子材料的熔融曲线数据库，能够判断这一宽熔融范围是由晶体尺寸分布引起的，还是其他工艺缺陷导致的。

为什么不同厚度的晶体，熔点不一样？

这里面有一个经典方程——Gibbs-Thomson方程。简单解释一下：晶体的薄片厚度越大，熔点越接近理论值；厚度越薄，熔点下降得越厉害。这是写在热力学里的规律，不是经验总结。很多人只知道“熔点不是一个点”，但不知道背后有这个量化方程。

L = lamella 厚度

厚度越大 → 熔点越接近理论值

厚度越薄 → 熔点下降得很厉害

这意味着：就算你把材料做得再纯、再平衡、再完美，只要薄片厚度不一样，熔点就一定不一样。这就是高分子与小分子的本质区别。小分子晶体是一大块整齐的晶格，高分子晶体是一堆厚薄不均的薄片。所以高分子的熔点不可能收成一个点，这是结构决定的。

熔融范围在实际生产中有什么影响？

别以为这只是DSC上的一条曲线，这东西影响非常大。做加工的人天天跟它打交道。先说加工窗口。聚丙烯的熔融范围通常在20到40℃，所以注塑窗口非常宽，很好加工。但聚对苯二甲酸丁二醇酯的熔融范围只有5到10℃，对加工温度极其敏感——温度偏低则塑化不良，偏高则容易热降解，工艺控制难度大。这不是经验，是晶体结构决定的。再说性能。晶体越厚，耐热性越高；晶体越均匀，力学性能越稳定；无定形区越多，韧性越强。简单说：熔融范围越宽，内部晶体差异越大，产品性能波动也就越大。还有成核剂的作用。很多人以为成核剂就是催生晶体的。其实它真正的功能是增加晶核数量，让晶体长得更均匀，薄片尺寸更一致。所以熔融峰更尖、更集中，加工更稳定，性能更均匀。你会发现，成核剂缩小的不是“熔点”，而是“熔融范围”。

怎样利用这些知识解决实际问题？

1.可以用DSC反推加工历史拿到一个聚丙烯样品，如果峰很宽、低温尾巴拖得很长，说明拉伸不足或者冷却太快。经过退火处理的聚丙烯，芯部峰会变得更尖。加过成核剂的样品，再结晶峰会大幅向高温移动。你甚至可以从DSC推断材料是不是回料、有没有过度拉伸、内部残余应力严不严重、冷却是否均匀。

2.调模温就是调晶体质量模温高一些，比如聚丙烯从40℃调到80℃，薄片会更厚，结晶度更高，DSC峰更尖，熔融范围更窄，产品耐热性更好。所以模温不是随便给的，它是直接调控晶体结构的。金鉴实验室可以为您提供不同模温下样品的DSC对比测试，用数据告诉您最优模温区间。

3.分子量分布越窄，熔融行为越干净分子量分布窄，意味着分子链长度几乎一致，结晶时倾向于形成厚度和完善度相似的薄片，会在一个很窄的温度区间内集体熔化，所以DSC峰又尖又窄。分子量分布宽，样品中同时存在很短的链和很长的链，短链活动能力强、易形成薄而不稳定的晶体，在低温区熔化；长链缠结多、迁移困难，形成较厚的晶体或在更高温度熔化。结果就是熔融峰宽得像山一样。

本质是什么？

如果你只记住一句话，那就是：小分子的熔点会改变，但仍然是一个点；高分子的熔点不仅会改变，而且必然是一个区间。原因只有一个——聚合物晶体不是一整块，而是一堆；晶体不是一样的，而是尺寸各异的；它们不是同时熔化，而是逐个熔化的。理解了这件事，你再看任何聚合物的DSC曲线，就不是在看一个峰，而是在读一段材料的历史。金鉴实验室的专业服务不仅限于测试和认证，还包括失效分析、技术咨询和人才培养，为客户提供一站式的解决方案，金鉴将继续秉承着专业的服务态度，不断提升自身的技术水平和服务质量，为材料分析行业贡献我们的力量。
