液槽冷热冲击测试 发布时间：2019-03-12
一、业务概述
1. 测试定义
液槽冷热冲击测试（液体式温度冲击，TMSK），采用高低温绝缘氟化液/硅油作为传热介质，通过伺服机械提篮将样品在高温液槽、低温液槽间快速切换浸渍，依靠液体超高导热效率，制造瞬时极致温差冲击，加速暴露材料、封装、焊接界面因热膨胀系数不匹配产生的早期失效缺陷，是半导体、车规元器件、光学器件严苛可靠性筛选金标准试验。本项测试为金鉴实验室自有全套设备自营检测项目，全部流程实验室内部闭环完成，无外协转包，数据全流程可溯源。
2. 测试核心原理
设备配备独立高温槽、低温槽双液浴系统，槽内介质恒温循环搅拌，温度均匀稳定；样品装载于不锈钢提篮，机械切换时间≤10s，样品完全浸没液体，传热效率为空气式冲击的20~30倍，温变速率可达30~60℃/s，瞬间形成巨大内部热梯度，放大界面应力，快速激发空气冲击无法检出的细微裂纹、分层、密封渗漏等隐性缺陷。金鉴实验室设备搭载全自动数据采集系统，全程记录温度曲线、循环次数、驻留时长，原始数据本地存储，满足车企、认证机构全流程溯源审核要求。
3. 测试核心目的
1. 验证产品耐受极速冷热交替环境的结构稳定性；
2. 提前筛除芯片、焊点、封装、玻璃、陶瓷等界面热应力失效；
3. 满足车规AEC-Q100/Q102、军工强制可靠性鉴定要求；
4. 对比不同材料、封装工艺、焊接方案的抗热震性能；
5. 定位批量产品早期失效根因，金鉴配套SEM、FIB等表征设备同步完成失效定位，一站式输出整改方案，优化产品设计与制程。

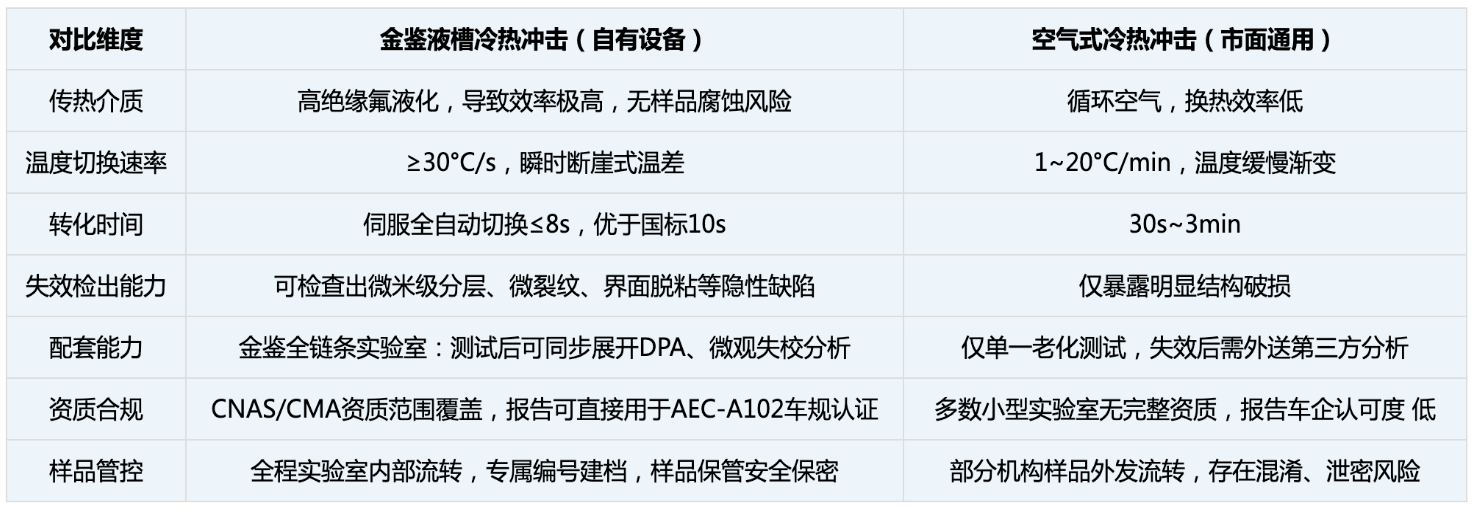

二、液槽冷热冲击核心优势（对比常规气槽冷热冲击）
三、适用行业与测试样品（金鉴核心服务赛道）
1. 车载电子（AEC-Q100/Q102强制鉴定配套项目）
LED车灯、Mini/Micro LED、车载氛围灯、车载传感器、陶瓷电容、半导体芯片、COB光源模组、光学透镜；金鉴已为多家头部车灯企业完成液槽冷热冲击+全套AEC-Q102认证一站式服务，积累大量车规失效数据库。
2. 半导体&光电子行业
IC裸片、封装芯片、光模块、滤光片、光学玻璃、陶瓷基板、BGA焊球、连接器端子；依托金鉴FIB-TEM、SAT超声扫描设备，可对冲击后微小焊点裂纹、封装分层做微观表征分析。
3. 新材料研发
陶瓷、玻璃、硅胶、环氧封装胶、金属复合材料、塑胶密封结构件，支持高校、企业新材料研发对比试验。
四、执行参考标准（金鉴资质全覆盖）
1. 国标：GB/T 2423.22-2012《环境试验 第2部分：试验N 温度变化（Nc两液槽法）》
2. 国际标准：IEC 60068-2-14、JESD22-A104（半导体冷热冲击）
3. 军工标准：MIL-STD-883E、MIL-STD-202G、GJB150.5A
4. 电子行业：IPC-TM-650 2.4.6、AEC-Q100、AEC-Q102

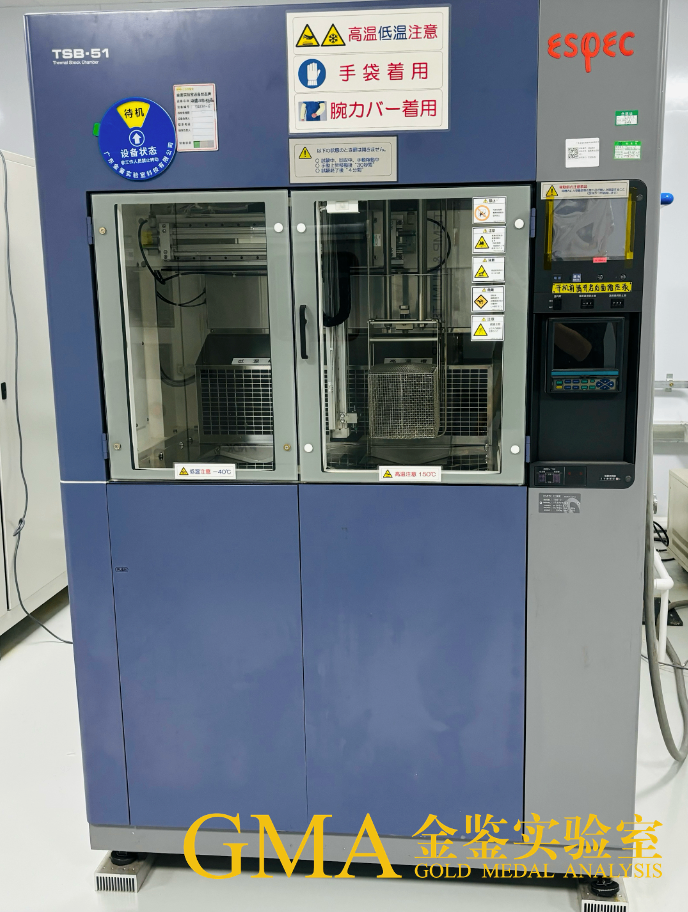

五、金鉴实验室自有液槽冷热冲击设备核心技术参数
1. 温度区间：低温槽 -65℃ ~ 高温槽 +150℃，可按需拓展定制温区；
2. 介质：高绝缘氟化液，无腐蚀、不导电、低挥发，适配芯片、光学件、精密封装件；
3. 转换时间：伺服提篮全自动切换，全程≤8s，优于行业标准≤10s要求；
4. 温度均匀性：±0.5℃，槽内全域无温度死角，试验数据重复性高；
5. 循环设置：循环次数、高低温驻留时间、启停曲线全自定义，工程师可根据客户规格书定制程序；
6. 安全配置：液位监测、超温保护、介质回收过滤、防爆密封系统，适配大批量样品长期无人值守测试；
7. 数据记录：全程自动存储温度曲线、循环记录，原始数据永久存档，支持车企、客户随时复核调取；
