在电子产品设计和生产过程中，印制电路板（PCB）的质量直接决定了整机产品的可靠性。当电路板出现功能异常或性能下降时，如何进行系统性的失效分析，找出问题的真正根源，是许多工程师关注的焦点。本文将围绕PCB失效分析的主要目的、常见失效模式、分析流程及关键要点展开说明。金鉴实验室作为专注于PCB产业的科研检测机构，能够对PCB进行严格的检测，致力于提供高质量的测试服务，为PCB在各个领域的可靠应用提供坚实的质量保障。

为什么要做失效分析

1.准确识别失效现象电路板出问题时，表现出来的可能是断路、短路、电阻异常升高、信号传输失真，甚至元器件烧毁等情况。首先要搞清楚到底发生了什么。

2.定位失效位置失效可能发生在电路板的某个特定区域、某个网络、某个过孔或者某个焊点上，需要通过分析手段找到确切位置。金鉴实验室在进行试验时，严格遵循相关标准操作，确保每一个测试环节都精准无误地符合标准要求。

3.确定失效机制要找出导致失效的物理原因、化学原因或电气原因，也就是所谓的根因分析。

4.提出改进建议基于根因分析的结果，针对设计、制造工艺或材料选择提出改进措施，防止同类问题再次出现。

5.支持责任判定在供应链管理过程中，失效分析可以为责任划分和索赔提供技术依据。金鉴实验室拥有专业的失效分析测试设备和技术团队，能够确保失效分析测试的准确性和可靠性。

6.提升产品可靠性通过不断解决失效问题，积累经验，最终提高产品的使用寿命和稳定性。针对失效问题领域，金鉴实验室提供包括失效问题等一站式服务，涵盖各个环节，满足客户多元化的需求。

常见的失效模式和原因

根据失效发生的位置和机理，PCB失效可以分为以下几大类。

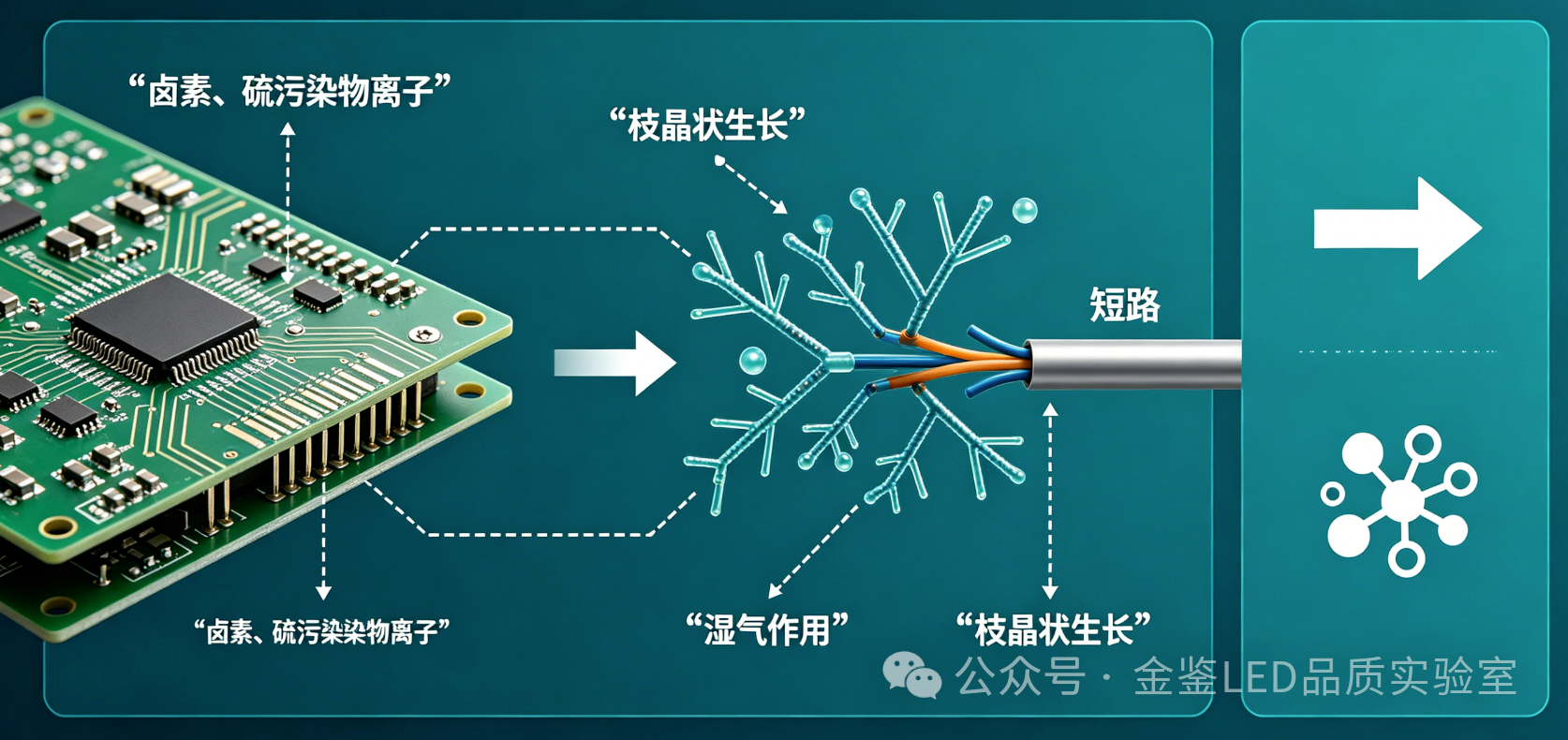

1. 基板材料与层压板失效这类失效与PCB的基础材料相关，常见问题包括：分层或爆板。表现为板内各层之间或者铜箔与基材之间出现分离。产生原因可能是层压时结合力不足，或者制造过程中材料受潮，也可能是后续使用中高温、湿热环境或热应力导致。材料在厚度方向的热膨胀系数不匹配，也会加剧分层。CAF失效:CAF指的是导电阳极丝，即在相邻导体之间，在高湿环境和偏压条件下生长出细小的金属丝，导致短路。这是一种比较隐蔽的失效模式。金鉴实验室拥有专业的测试设备和技术团队，能够确保CAF测试的准确性和可靠性，如需专业检测服务可联系金鉴检测顾问189-2421- 3655。离子迁移:如果板面残留了卤素、硫等污染物的离子，在电场和湿气作用下，这些离子会迁移并在导体间形成枝晶状生长，最终造成短路。

翘曲变形:电路板出现弯曲或扭曲，通常与材料不均匀、层压过程中的残余应力或者板子结构不对称有关。翘曲会影响后续焊接质量和使用中的可靠性。基材热分解或炭化:局部出现过电流或过热情况时，基材可能发生热分解，绝缘性能下降，严重时基材炭化变成导电物质，进一步扩大故障。

2. 铜导线与图形失效开路:导线出现断裂，可能是蚀刻工艺控制不当导致导线过细，也可能是生产过程中的划伤，或者在使用中承受热应力、电迁移导致的金属耗尽。短路:本应分离的导线之间出现桥接，原因包括蚀刻残留物、外来异物、电化学迁移或CAF等。高阻:导线实际宽度小于设计值，或者铜箔表面被污染、氧化，造成电阻异常升高。焊盘剥离或起翘:铜箔与基板之间的结合力不足，或者焊接时热应力过大，导致焊盘从基板上翘起或脱落。

3. 孔壁及镀铜失效孔壁裂纹或断裂:钻孔工艺不良会产生微裂纹，后续使用中的机械应力或热应力会使裂纹扩展，最终导致孔壁镀铜裂开甚至断开。材料Z轴膨胀系数不匹配也是重要原因。孔铜空洞或裂缝:电镀工艺控制不到位，导致孔壁镀铜厚度不足或者存在空洞，影响导电能力和机械强度。孔铜与内层连接不良:钻孔粗糙度差、去钻污不彻底、沉铜或电镀不良，都会导致孔铜与内层线路之间连接电阻大，严重时形成开路。孔壁分离:孔壁镀铜与基材之间出现分层，影响导通可靠性。

4. 表面处理失效焊盘拒焊或润湿不良:表面处理层如OSP、化学镍金、化学沉银、热风整平层等出现氧化、污染或老化，导致焊接时焊锡无法良好铺展。黑盘现象:化学镍金工艺控制不当，会在镍层与焊料之间形成脆性的富磷层，焊接时焊盘与焊料之间结合强度很差。微空洞:化学沉银层下面的铜面氧化，焊接时产生微小空洞，影响焊点可靠性。锡须生长:纯锡或含锡涂层在内部应力作用下会生长出细小的锡须，可能导致相邻导体短路。

5. 焊接点失效冷焊或虚焊:焊盘或元件引脚可焊性差，或者焊接时热量不足，焊料没有充分熔融和润湿，形成连接不牢固的焊点。焊点开裂:使用过程中受到机械冲击、热循环疲劳应力，或者焊料合金本身较脆，导致焊点出现裂纹。电迁移:在高电流密度下，焊点内的金属原子在强电场作用下发生迁移，形成空洞或导致开路。

6. 外部因素机械损伤:冲击、振动、弯曲等外力导致PCB出现裂纹或断裂。过电应力:电压或电流超过设计承受范围，造成过热、烧毁或绝缘击穿。环境因素:潮湿、腐蚀性气氛、温度循环、辐射等环境条件超出设计预期，加速失效过程。组装应力:返修或组装过程中的不当操作，引入额外的热应力或机械应力。

失效分析的标准流程

规范的失效分析通常遵循从非破坏性到破坏性的顺序，最大限度保留原始信息。

第一步：信息收集在开始分析之前，需要收集以下信息：失效现象的详细描述，包括时间、地点、发生过程相关的测试数据，如电性能测试报告、环境试验报告PCB的设计资料，包括Gerber文件、物料清单、层叠结构制造和组装工艺信息产品应用环境和实际使用历史

第二步：电学复现与定位使用万用表、示波器、飞针测试仪等设备确认失效现象是否可复现。结合电路原理图和PCB布局图，将问题定位到具体的网络、元器件或区域。对于发热或漏电的问题，可以使用红外热像仪等工具进行定位。

第三步：非破坏性检查外观检查：使用肉眼或光学显微镜观察可见的损伤，包括烧焦、变色、裂纹、异物、腐蚀、起泡、翘曲等。X射线检查：通过X射线透视检查内部结构，可以看到层间走线、过孔的空洞或裂纹、内部异物以及焊点状况。二维X射线可以提供平面信息，三维CT扫描则可以观察立体结构。

声学扫描显微镜：利用超声波在不同材料界面反射的特性，检测内部隐藏的分层、空洞和裂纹等缺陷。

第四步：半破坏性和破坏性检查截面分析：通过金相切片的方法，将失效点切割下来，经过镶嵌、研磨、抛光，用金相显微镜或扫描电子显微镜观察孔壁铜厚、镀层质量、层间结合、裂纹走向等微观结构。这是分析过孔、镀层和层间问题的核心手段。表面元素分析：使用扫描电子显微镜观察微观形貌，配合能谱仪分析失效区域的元素组成，确定污染物、迁移物或腐蚀产物的成分。对于更表层的分析，可以使用俄歇电子能谱或二次离子质谱。

热分析：使用差示扫描量热法分析基板材料的玻璃化转变温度，使用热机械分析测量材料的热膨胀系数。

其他测试：根据具体需要，还可以进行剥离强度测试、离子污染度测试、可焊性测试等。

第五步：根因分析与机理确认将所有观察结果、测试数据和检测信息综合起来，运用材料科学、微电子学和可靠性工程的知识，分析失效的物理或化学机制。通过排除法找到最直接、最根本的失效原因。举例说明：如果发现某个过孔电阻很大，通过切片观察发现孔铜空洞严重，再用能谱分析发现空洞区域有污染物残留，同时该过孔位置靠近板边容易受潮，就可以推断：

电镀工艺不良导致孔铜空洞，污染物和湿气共同作用加速了失效过程。第六步：报告与建议分析报告应清晰描述失效现象、分析过程、观察结果和根因结论。在此基础上提出改进建议：设计方面:优化布局，避免热点集中，改善散热设计，增大线间距和焊盘间距以防止CAF，调整层叠结构，选择合适的材料和表面处理。制造工艺方面:优化钻孔参数、电镀参数和层压参数，加强过程清洁度控制，改善表面处理工艺。

材料选择方面：选用更高玻璃化转变温度的材料，选用抗CAF性能更好的材料，选用可靠性更高的表面处理。组装与应用方面:优化回流焊和波峰焊的温度曲线，改善储存和操作环境的温湿度控制，避免过应力使用。

关键要点

1.保持证据链完整失效区域通常很小，分析过程本身可能会破坏样品，因此在进行破坏性检查之前，必须做好充分的非破坏性检查和记录工作。

2.具备系统性思维失效分析不能只看某一个方面，需要综合考虑设计、材料、制造、组装、应用环境等多方面因素。

3.注重经验积累对不同失效模式有预判能力，能够快速选择合适的分析方法和仪器，这需要长期的实践积累。

4.必要时进行模拟验证对于复杂的失效案例，有时需要通过实验模拟失效条件，来验证推断的准确性。

结语

PCB失效分析是一个集电气测试、物理分析和化学分析于一体的综合性工作。通过科学严谨的分析流程和恰当的检测手段，可以揭示失效的根本原因，从而驱动设计、制造和应用环节的持续改进。对于从事电子产品研发、生产和质量管理的技术人员来说，掌握失效分析的基本思路和方法，是提升产品可靠性的重要能力。金鉴实验室的专业服务不仅限于测试和认证，还包括失效分析、技术咨询和人才培养，为客户提供一站式的解决方案，金鉴将继续秉承着专业的服务态度，不断提升自身的技术水平和服务质量，为PCB行业贡献我们的力量。
