DSC测试熔融与结晶分析 发布时间：2026-08-07
差示扫描量热法（DSC）凭借快速、简便、重复性好等优势，已成为测定材料熔融与结晶温度的常规手段。国际热分析及量热学联合会（ICTAC）规定：吸热事件在热流曲线上呈向下峰。由此，熔融峰的起始点（Onset）、拐点（Inflection）、峰值（Peak）和终止点（Endset）便成为研究者最常提取的四个温度指标。金鉴实验室作为专注于DSC产业的科研检测机构，能够对DSC进行严格的检测，致力于为客户提供高质量的测试服务，为DSC在各个领域的可靠应用提供坚实的质量保障。
然而，这四点的算法原理、物理意义及适用场景并不相同；若不加区分地混用，极易导致同一材料在不同实验室或不同批次出现“熔点漂移”的假象。本文以梅特勒托利多DSC 3在10 K/min标准速率下获得的低密度聚乙烯（LD-PE）与铟（In）数据为例，系统阐述从曲线形成机制到专业报告撰写的完整流程，为质检、研发及工艺部门提供可复制的分析范式。金鉴实验室拥有专业的DSC测试设备和技术团队，能够确保DSC测试的准确性和可靠性，如需进行专业的检测，可联系金鉴检测顾问189-2421- 3655。
实验部分
1. 仪器与校准 仪器：梅特勒托利多DSC 3，配备FRS 5+传感器，温度范围–170 ℃~700 ℃； 校准：采用三点温度（In、Zn、Al）与铟熔融焓（28.71 J g⁻¹）进行Tzero与热流双校准，校准误差|ΔT|≤0.2 ℃、|ΔH|≤1 %； 气体：高纯氮50 mL min⁻¹，保护气路加0.2 µm过滤器，避免氧化或粉尘干扰。
2. 样品制备 LD-PE：注塑薄片，冲切直径4 mm圆片，取样量6.0 ± 0.1 mg； 铟：99.999 %高纯铟，轧制成厚度0.1 mm箔，冲切3 mm圆片，取样量4.0 ± 0.1 mg； 坩埚：标准40 µL铝坩埚，加盖冷压密封，防止挥发或升华。
3. 温度程序 ① 25 ℃ → 200 ℃ @ 10 K min⁻¹（第一次熔融，记为M1）； ② 200 ℃恒温5 min，消除热历史； ③ 200 ℃ → –50 ℃ @ 10 K min⁻¹（结晶，记为C）； ④ –50 ℃ → 200 ℃ @ 10 K min⁻¹（第二次熔融，记为M2）。 全程记录热流信号，采样间隔0.1 s pt⁻¹，基线重复性<0.05 mW。
结果汇总与分析

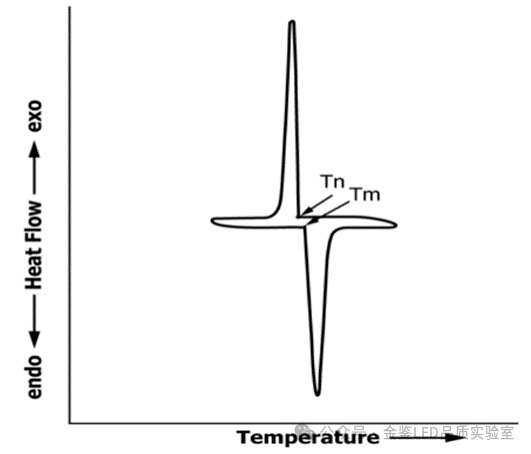

1. 纯结晶物质（铟）
熔融起始温度Tm(onset)：154.8 ℃，与文献值156.6 ℃偏差<2 ℃，主要源于升温速率引入的热滞后； 金鉴实验室在进行试验时，严格遵循相关标准操作，确保每一个测试环节都精准无误地符合标准要求。峰值温度Tp：156.4 ℃，为热力学平衡熔点的工程近似； 终止温度Tf：158.0 ℃； 结晶起始Tn(onset)：138.7 ℃，表现出典型过冷ΔT≈18 ℃； 结晶峰值Tc：136.2 ℃。 判读要点：对高纯金属、化学品或药物，熔融起始温度Tm(onset)最接近真实热力学熔点，受升温速率影响最小，可视为标准熔点； 结晶温度随冷却速率、坩埚热阻及样品质量变化显著，仅反映当前测试条件下的过冷行为，不宜作为材料常数。

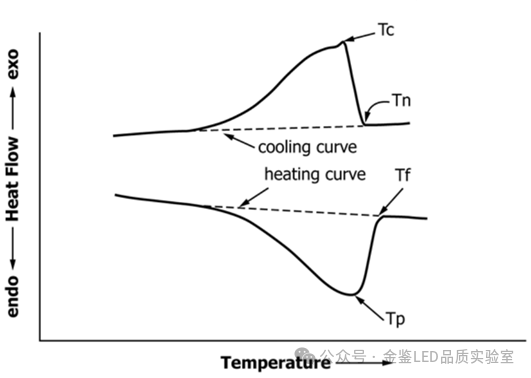

2. 半结晶聚合物（LD-PE）
熔融峰呈宽分布，出现肩峰，表明存在多晶型或片晶厚度分布；金鉴实验室拥有先进的测试设备和专业的技术团队，能够根据客户的具体需求，提供定制化的测试方案，确保产品在各种使用环境下的可靠性和安全性。 Tp：110.4 ℃，对应最大熔融速率，但随升温速率增加向高温迁移（10 K min⁻¹→20 K min⁻¹，漂移+1.8 ℃）； Tc：96.1 ℃，受冷却速率、结晶成核剂及样品厚度影响显著； 结晶度χc：由M2熔融焓ΔHm=95 J g⁻¹与100 %结晶PE理论值293 J g⁻¹计算，χc=32.4 %。 判读要点：聚合物/合金/不纯体系应以峰值温度Tp、Tc作为工艺窗口参考，而非绝对热力学常数；应结合升温速率外推至0 K min⁻¹或采用ISO 11357-3规定的“外推起始温度”以减少速率效应；多峰或肩峰需进行分峰拟合（如Gaussian–Lorentzian混合函数），否则结晶度、结晶温度会被平均化掩盖真实分布。
3. 软件算法与人工校核 STARe软件自动执行以下步骤： 基线扣除：采用分段三次样条，迭代至残差<0.01 mW； 峰边界：以±5 %峰高斜率变化点作为峰起始/终止； 切线法：对峰两侧拐点作切线，交基线得Onset/Endset； 人工校核：对聚合物肩峰需手动调整积分区间，避免软件将次级熔融峰误判为基线漂移。
结论与建议
1. 温度标定原则 纯物质：报告Tm(onset)作为熔点，Tn(onset)仅作过冷度参考； 聚合物：同时给出Tp、Tc与相应升温/降温速率，并注明是否经速率外推多晶型药物：需分别列出主晶型与亚稳晶型的Tp、ΔH，并附XRD验证。
2. 报告要素 仪器：型号、传感器类型、校准日期及标准物质； 环境：室温、湿度、N₂流量、坩埚类型； 样品：质量、尺寸、预处理（退火、干燥）及热历史； 程序：升/降温速率、恒温台阶、测试区间； 算法：基线扣除方式、积分区间、峰识别阈值； 原始数据：附DSC曲线原始文件或至少三次重复曲线PDF，确保可追溯。
3. 进阶建议 对速率敏感体系，建立“升温速率–Tp”线性模型，外推至0 K min⁻¹获得平衡熔点； 对结晶峰宽化明显的聚合物，可耦合Avrami或Ozawa模型解析非等温结晶动力学，以量化成核与生长机制；建立实验室比对计划，每季度用铟、锌、LD-PE三点验证，监控长期漂移。
结语
通过上述规范化流程，可使DSC熔融与结晶结果在跨实验室、跨批次间具备可比性，为材料设计、工艺优化与质量控制提供坚实的数据基础。金鉴实验室的专业服务不仅限于测试和认证，还包括失效分析、技术咨询和人才培养，为客户提供一站式的解决方案，金鉴将继续秉承着专业的服务态度，不断提升自身的技术水平和服务质量，为DSC行业贡献我们的力量。
