都是元素分析，XRF和EDS怎么选？ 发布时间：2026-08-04
在做高分子材料的逆向分析或失效分析时，我们经常会这样操作：

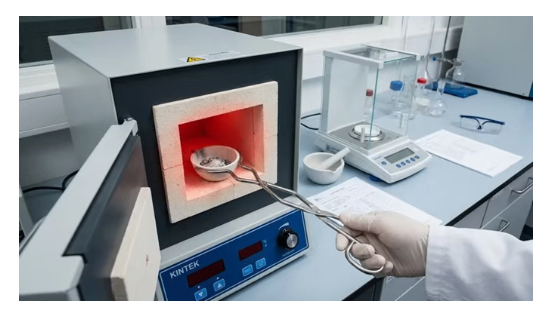

把一块塑料放进马弗炉里，烧到600度甚至800度。等有机树脂全部化为灰烬，看着坩埚里剩下的一小撮白色或灰色的粉末——这就是灰分，也就是无机填料。
这时候，主管通常会给出个明确的指示：“拿去打个元素分析，看看里面加了什么无机物。”

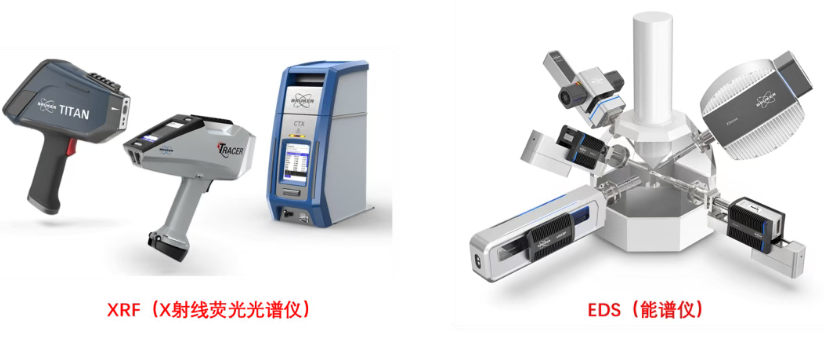

到了填写测试申请单的时候，很多工程师就犯了难。检测中心的表格上通常有两个选项：EDS（能谱仪）和XRF（X射线荧光光谱仪）。
XRF设备的核心由三部分组成：X射线管（发射源）、样品室和探测器（接收器）。

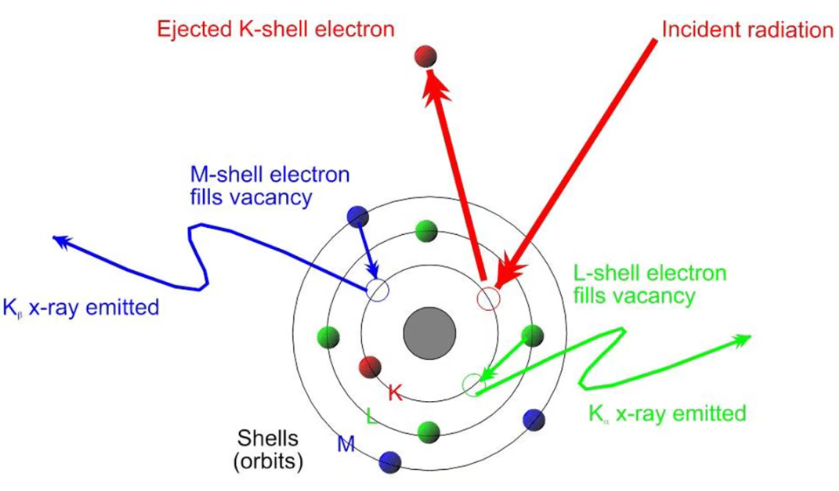

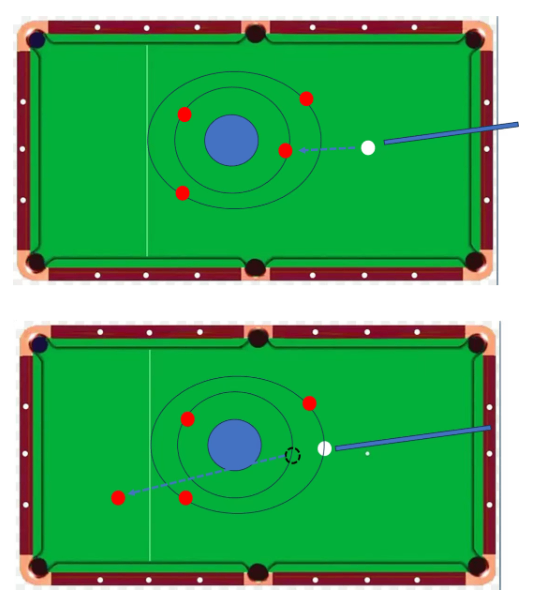

第一步——激发：X射线管发出一束高能的初级X射线，轰击样品。这束X光就像一个大力扣杀的母球，直接撞进原子的内部，把最内层轨道上的一个电子“撞飞”出去。
第二步——跃迁：内层少了一个电子，原子的结构变得不稳定。这时候，外层轨道的电子就会“跳下来”填补这个空缺。

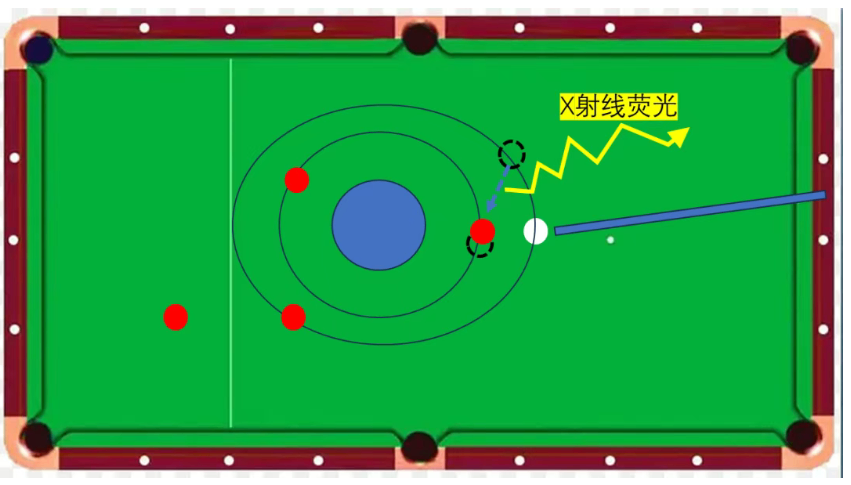

第三步——发光：外层电子跳到内层，是从高能级向低能级跃迁。多出来的能量会以二次X射线的形式释放出来，这就是X射线荧光。
第四步——识别：关键在于，每一种元素的原子结构不同，外层电子跳到内层时释放出的荧光能量（或波长）是唯一且确定的。探测器收集到这些荧光后，通过比对能量特征，就能准确判断出样品中含有哪些元素——比如硅（Si）、钙（Ca），或者是阻燃剂里常见的溴（Br）、锑（Sb）。
简单来说，就是用高能X光撞出内层电子，再通过外层电子跃迁发出的荧光来识别元素身份。
XRF与EDS的区别
既然都是利用电子跃迁发出的X射线来测元素，那XRF和EDS到底有什么本质区别？
很多人搞混，是因为没有看清它们背后的“激发源”和“探测视野”。

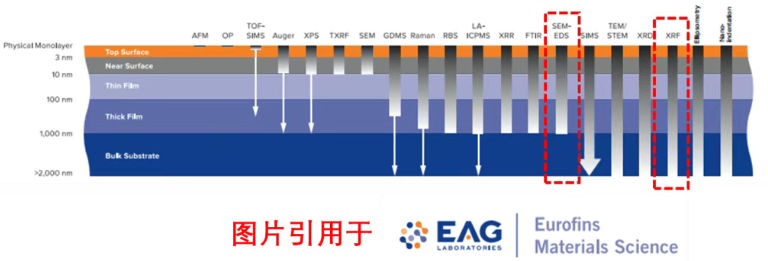

区别①：激发源不同影响着检测深度
XRF 是用X射线去轰击样品。X光的穿透力较强，可以打进样品内部几十微米甚至毫米级。因此，XRF测出来的是材料内部体相的平均元素含量。
EDS 是用电子束去轰击样品。电子的穿透力较弱，通常只能穿透表面1~2微米。因此，EDS测的是表面的元素信息。
区别②：分析视野不同
XRF 的分析光斑较大（通常几毫米到几厘米）。你把一块样品放进去，它给出的是整块样品区域的宏观平均成分。
EDS 通常搭载在扫描电子显微镜（SEM）上。你可以在屏幕上看到放大几千甚至几万倍的图像，然后指着其中某个微米级的“微小异常点”，让电子束只打在那个点上。它给出的是局部微观区域的成分。

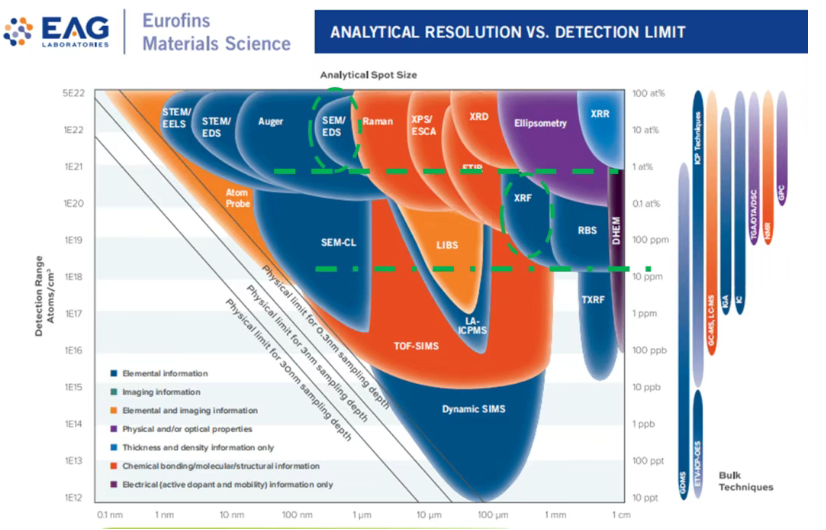

区别③：检出限不同
EDS 的检出限通常在0.1%（1000 ppm）左右。含量低于这个水平的微量元素，EDS很难准确检测，往往会被当作背景噪声处理掉。
XRF（尤其是波散型XRF）的检出限可以低至ppm级（百万分之一）。这也是为什么RoHS指令中检测微量重金属（铅、镉、汞等）通常使用XRF，而不是EDS。
实际应用中，怎么选？
理解了“宏观分析”和“微观分析”的区别，在工程应用和失效分析中，选型就清晰多了。
①：逆向分析，确认灰分/无机填料的整体配方
→ 首选XRF。
你把竞品烧成了灰，想知道里面到底是滑石粉（含镁、硅）、碳酸钙（含钙），还是玻璃纤维（含硅、钙、铝），以及它们大致的比例关系。
这时候你需要的是宏观的平均配方。用XRF分析，整个坩埚里的粉末成分一目了然。如果换成EDS，打在一个颗粒上是碳酸钙，打在旁边一根纤维上是玻璃纤维，很难获得整体的宏观比例。
②：失效分析，注塑件表面出现了莫名的“黑点”或“银丝”
→ 首选SEM+EDS。

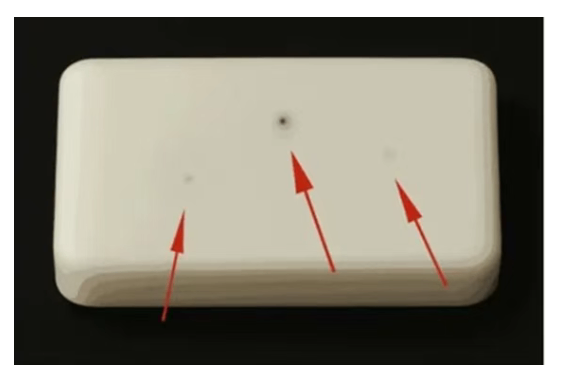

这是很常见的一类客诉。产品表面有个针尖大小的黑点，你想知道它是机筒里掉下来的铁屑，还是未分散开的阻燃剂团聚物。
如果把整块塑料放进XRF，那个微小黑点的信号会被庞大的基体塑料信号淹没，什么也测不出来。
正确的方法是把它放进电镜里放大，把分析位置对准那个黑点，用EDS分析。如果铁元素的信号异常升高，基本可以判断是螺杆磨损掉落的铁屑。
③：品质管控，检测RoHS合规性或微量催化剂残留
→ 只能选XRF。
客户要求材料里的卤素（溴、氯）含量不能超过900ppm，或者需要检测树脂中残留的微量钛、锌催化剂。这种低浓度的痕量分析，EDS的灵敏度无法满足，必须使用XRF。
两个容易被忽略的盲区
在填写测试申请单之前，还有两个常见的误区值得留意。
盲区一：用XRF或EDS去测碳（C）、氢（H）、氧（O）
很多小白拿着一块未知塑料去打EDS或XRF，看到报告上写着“碳含量80%，氧含量20%”，就试图去推导高分子的分子式。
千万别干这种事！
这两种仪器，对轻元素（原子序数小于钠 Na，比如C、N、O）的检测能力极差！因为轻元素的荧光产额极低（就是刚才台球桌上看到的荧光），且极其容易被空气吸收。
它们测出来的碳氧比例，误差大到没有任何参考价值。要测有机物骨架，老老实实去打红外（FTIR）或核磁（NMR）；XRF和EDS，天生就是用来对付中重元素（无机物、金属、卤素）的。
盲区二：把XRF的半定量结果当成精确值
把粉末样品送去XRF测试，仪器自动给出一个结果：“钙40%，硅60%”。
需要留意的是，在没有用标准样品建立标准曲线的情况下，XRF给出的结果属于“无标样半定量分析”。
由于粉末的颗粒大小、压片紧实度等因素都会影响测量结果（即基体效应），这个百分比通常存在10%甚至更大的绝对误差。
XRF擅长的是定性分析（告诉你样品里有什么元素），定量结果只能作为参考。如果需要非常精确的无机物定量，通常还需要结合化学滴定或ICP-MS等方法。
总结
高分子材料的失效分析与逆向分析，本质上是一项需要严谨推理的工作。
XRF 更像是一种宏观分析手段，能够快速获得样品整体的元素组成，尤其擅长中重元素和微量重金属的检测。
EDS 则更像是一种微观分析工具，能够针对微米级别的局部区域进行精准的成分判定，尤其适合配合电镜观察微观形貌和缺陷。
如果你手里正捏着一份数值乱七八糟的元素分析报告，或者面对一个不明物无从下手。
