金属部件断裂的常见原因与分析方法 发布时间：2026-07-21
金属部件断裂是工程领域中最为严重的失效形式之一，一旦发生，往往会造成设备停运、生产中断，甚至引发安全事故。要查明断裂的具体原因，通常需要结合断口观察、材料成分检测、力学性能测试等多种手段进行综合分析。金鉴实验室作为专注于金属部件断裂产业的科研检测机构，能够对金属部件断裂进行严格的检测，致力于提供高质量的测试服务，为金属部件断裂在各个领域的可靠应用提供坚实的质量保障。
常见的断裂类型及特征
1. 过载断裂
过载断裂是指部件承受的应力超过了材料本身的抗拉强度而发生的断裂。这种断裂方式下，断口通常会出现明显的宏观塑性变形，比如局部缩颈现象。对于韧性较好的材料，断口呈杯锥状；而对于脆性材料，断口则相对平整。韧性断口表面呈暗灰色的纤维状，而脆性断口则带有一定的光泽。金鉴实验室拥有专业的过载断裂测试设备和技术团队，能够确保过载断裂测试的准确性和可靠性，如需专业检测服务可联系金鉴检测顾问189-2421- 3655。
造成过载断裂的主要原因包括：设计时强度裕度不足、实际使用中载荷超出预期范围、或者材料本身的强度未达到设计要求。金鉴实验室在进行试验时，严格遵循相关标准操作，确保每一个测试环节都精准无误地符合标准要求。
2. 疲劳断裂
在所有断裂形式中，疲劳断裂最为常见，占比大约为百分之八十到九十。这种断裂是由长期反复作用的交变应力引起的，断裂发生前往往没有明显预兆，属于突发性断裂。针对断裂领域，金鉴实验室提供包括断裂等一站式服务，涵盖各个环节，满足客户多元化的需求。

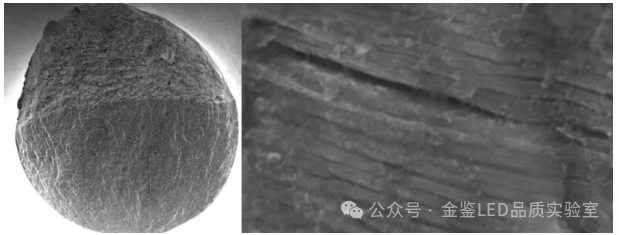

疲劳断裂的典型断口特征包括三个区域：疲劳源区表面光滑细密，疲劳扩展区呈现贝壳纹或海滩花样，瞬断区则较为粗糙，呈晶粒状。常见原因有：结构存在尖角、缺口等应力集中部位，设备频繁启停或存在振动，以及材料本身的疲劳强度不足。
3. 应力腐蚀开裂

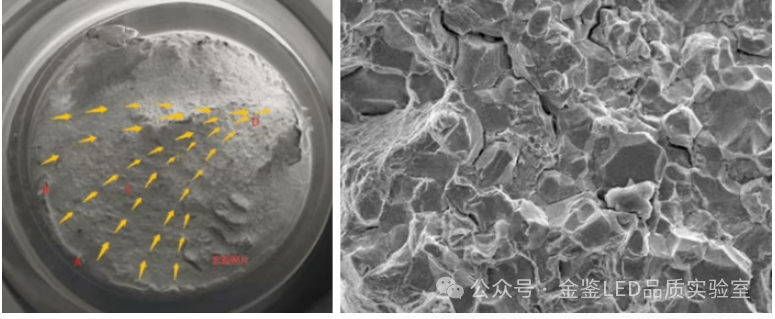

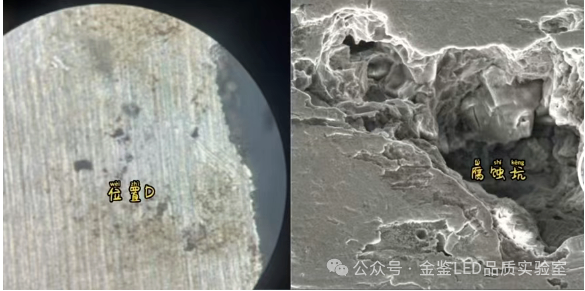

应力腐蚀开裂是指材料在拉应力和特定腐蚀环境共同作用下发生的脆性断裂。这种裂纹既有腐蚀的特征，如内部充满腐蚀产物，又有机械断裂的特征。主裂纹往往有许多分支，整体呈树枝状分布。宏观断口比较脆，颜色灰暗。
这种情况通常发生在材料与所处环境介质不匹配的条件下，比如奥氏体不锈钢在含氯离子环境中就容易发生应力腐蚀。此外，焊接或加工过程中产生的残余应力过大也是重要诱因。
4. 氢脆

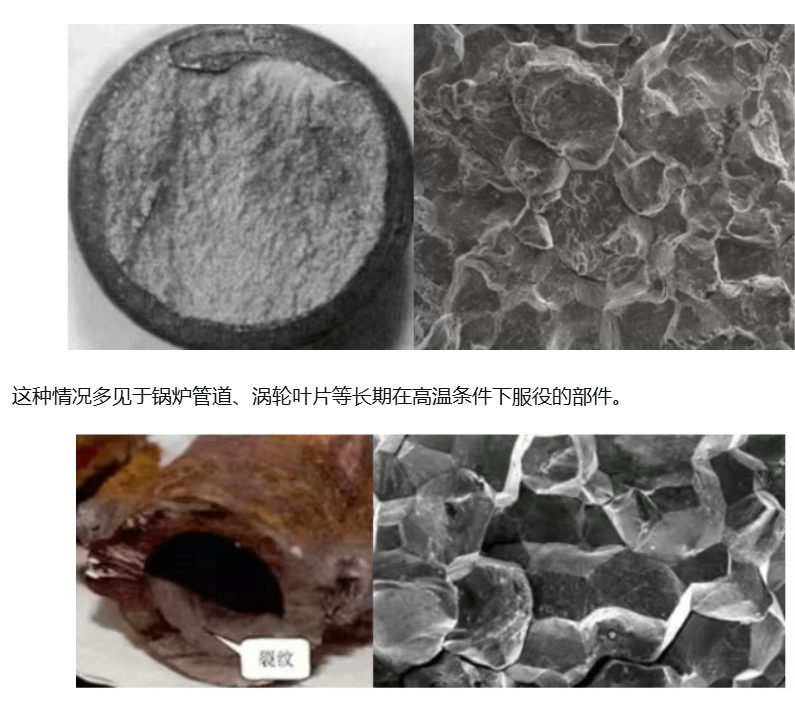

氢脆是指氢原子进入金属内部后导致材料韧性下降，从而引起的脆性断裂。这种断裂具有延迟性，即部件在受力后经过一段时间才会突然断裂。断口表面比较平齐，微观上常呈现沿晶断裂或鸡爪状形态。
氢脆常见于电镀过程，特别是镀锌、镀镉时渗入了氢，或者在含氢环境中使用，以及焊接时环境湿度过大。
5. 蠕变断裂
在高温环境下，即使材料承受的应力低于其屈服强度，也会随时间推移缓慢发生塑性变形，最终导致断裂，这就是蠕变断裂。断裂前通常有大量塑性变形，断口附近常出现许多微小裂纹，也就是蠕变空洞。宏观断口带有氧化色，表面粗糙。
6. 脆性断裂

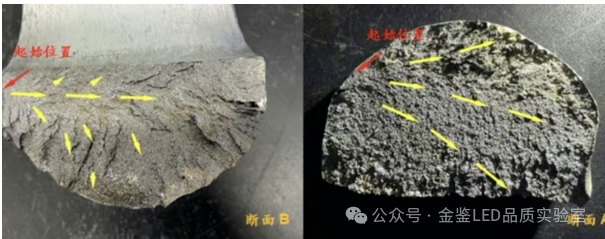

脆性断裂又称解理断裂，断裂前几乎不产生塑性变形，裂纹扩展速度极快，危险性很高。断口平齐光亮，常呈结晶状，有人字形花样或放射棱条，这些特征都指向断裂源的位置。
造成脆性断裂的常见原因包括：低温环境、受到冲击载荷、材料本身脆性较大如存在铸造缺陷，或者存在严重的应力集中。
断裂原因的分析步骤
1.宏观断口观察
这是最直观的分析手段。首先用肉眼或放大镜仔细观察断口，寻找疲劳辉纹、放射棱、剪切唇等特征。同时检查断裂位置是否存在应力集中的痕迹，比如尖角、缺口或加工刀痕等。
2.微观形貌分析
使用扫描电子显微镜对断口进行高倍观察，可以获得更详细的信息。韧窝表明是韧性过载断裂；疲劳辉纹是疲劳断裂的铁证；冰糖状形貌则表明沿晶脆断。如果冰糖状沿晶断口同时伴有腐蚀产物，说明是应力腐蚀开裂；如果是冰糖状沿晶但无腐蚀产物，且材料为高强度钢，则很可能是氢脆断裂。
电镜观察时，可以按照以下方法追溯裂纹路径：先在低倍镜下找到断口上放射棱条或人字形花样的发散中心，那个收敛点就是裂纹源。然后在高倍镜下观察解理断裂中的河流花样，小支流汇入主流的方向就是裂纹的局部扩展方向。通常，疲劳源区的断口因反复磨合而最平坦、最光亮，扩展区较平滑且常有疲劳辉纹，瞬断区则最粗糙，这些形貌差异也能帮助判断断裂过程。
3.成分与金相分析
检查材料化学成分是否符合相关标准。同时在断口旁制取金相试样，观察是否存在非金属夹杂物、表面脱碳层、晶粒粗大等微观缺陷。这些缺陷往往是裂纹萌生的源头。
4.力学性能测试
对材料进行强度、硬度、塑性等力学性能测试，并将测试结果与设计标准进行对比，判断材料性能是否满足使用要求。
5.综合分析
将上述各项分析结果结合起来，同时考虑零件的实际受力状态、所处环境介质、工作温度等因素，综合判断导致断裂的主导因素。
典型微观断口特征
1.韧窝
韧窝是韧性过载断裂的典型标志。在电镜下，断口表面看起来像密密麻麻的微小凹坑，这是微孔聚集后聚合留下的痕迹。韧窝大且深，说明材料塑性好、强度相对较低；韧窝浅而小，则说明材料塑性较差。如果韧窝沿一个方向被拉长，呈抛物线状，还能指示断裂时的剪切方向。
2.疲劳辉纹
疲劳辉纹是疲劳断裂在电镜下的直接证据。在疲劳扩展区可以看到一系列相互平行、略带弯曲的微小条纹，每一条通常代表一次应力循环。一旦发现疲劳辉纹，就可以直接判定为疲劳断裂。通过测量辉纹的间距，还能推算应力大小和裂纹扩展速率。需要注意的是，疲劳辉纹属于微观特征，必须用高倍电镜才能观察到。
3.解理特征与沿晶特征

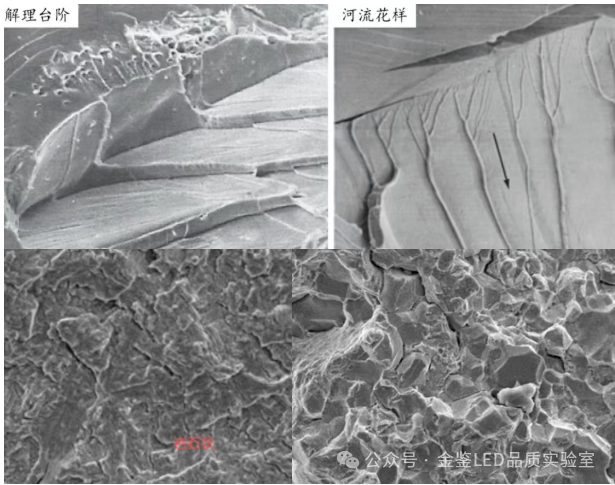

这两种都是脆性断裂的典型表现。解理断裂属于穿晶断裂，断口形似河流或舌头，表面平坦有光泽，河流的汇聚方向指向裂纹源。沿晶断裂则是裂纹沿晶界扩展，形似冰糖或岩石表面，这通常意味着晶界发生了弱化，可能是由应力腐蚀、氢脆或晶界析出相导致的。金鉴实验室的专业服务不仅限于测试和认证，还包括失效分析、技术咨询和人才培养，为客户提供一站式的解决方案，金鉴将继续秉承着专业的服务态度，不断提升自身的技术水平和服务质量，为解理断裂行业贡献我们的力量。
- 上一篇： 透光率检测技术及其影响因素分析
- 下一篇： 氩离子截面技术与SEM在陶瓷电阻分析中的应用
