配光曲线及IES文件测试 发布时间:2016-03-01 17:01:04

发光角度,又称功率角度,通常我们使用半功率角度,即50%发光强度的角度记作发光角度。而发光强度分布,可以在配光曲线中获得。


配光是指光源或灯具在空间各个方向的光强分布,其使用最广泛、计算也比较方便的表示方法是配光曲线。在通过光源中心的测光平面上,测出光源或灯具在不同角度的光强值,从某一方向起,以角度为函数,将各角度的光强用矢量标注出来,连接矢量顶端的连接就是光源或灯具的极坐标配光曲线。


为更好地服务客户,促进行业的共同进步,金鉴实验室推出专业的“LED发光角度及配光曲线测试”业务,给客户方便准确的测试服务,并提供IESNALM-63-2002标准的IES格式配光曲线文件。该文件可直接导入Dialux、ZEMAX、Tracepro或Lighttools等专业的光学软件中进行光学设计。


服务客户

LED芯片厂、LED封装厂、LED灯具厂、光源代理商、灯具代理商、光学设计师


服务内容

LED光源的发光角度、LED光源配光曲线、LED灯具的发光角度、LED灯具配光曲线、IES格式配光文件


测试案例:

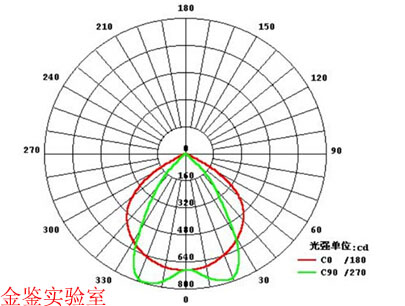

某灯具厂委托金鉴实验室测试配光曲线,得到结果如图所示。该灯具需要两条配光曲线描述其特征。


配光曲线

极坐标配光曲线


某封装厂委托金鉴实验室来料灯珠的发光角度及光电参数,得到数据如下图。其中该灯珠的发光角度为91.80°。

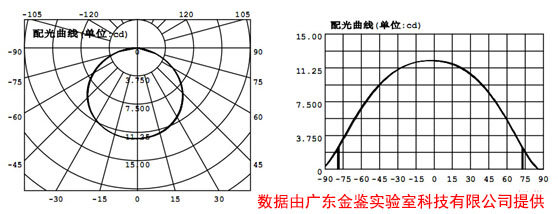

极坐标及直角坐标配光曲线

极坐标及直角坐标配光曲线

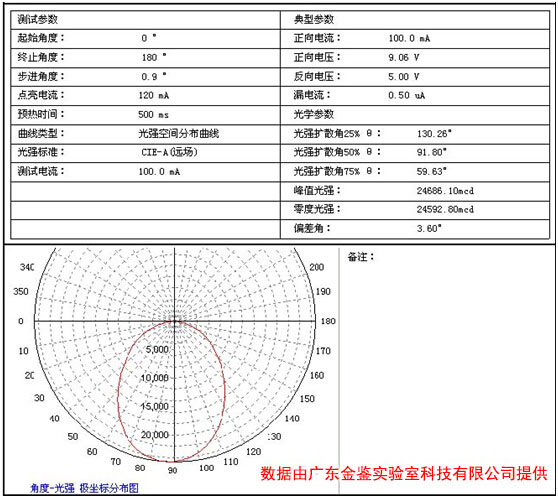

某封装厂委托金鉴实验室测试来料灯珠的发光角度及光电参数,得到数据如下图。其中该灯珠的发光角度为91.80°。


测试数据及光强分布图

测试数据及光强分布图
